IME Conto D4 -Pd - Istruzioni Per Linstallazione

06/16 10783381 WEB I cod.CE4DT06AM
3
Conto D4-Pd

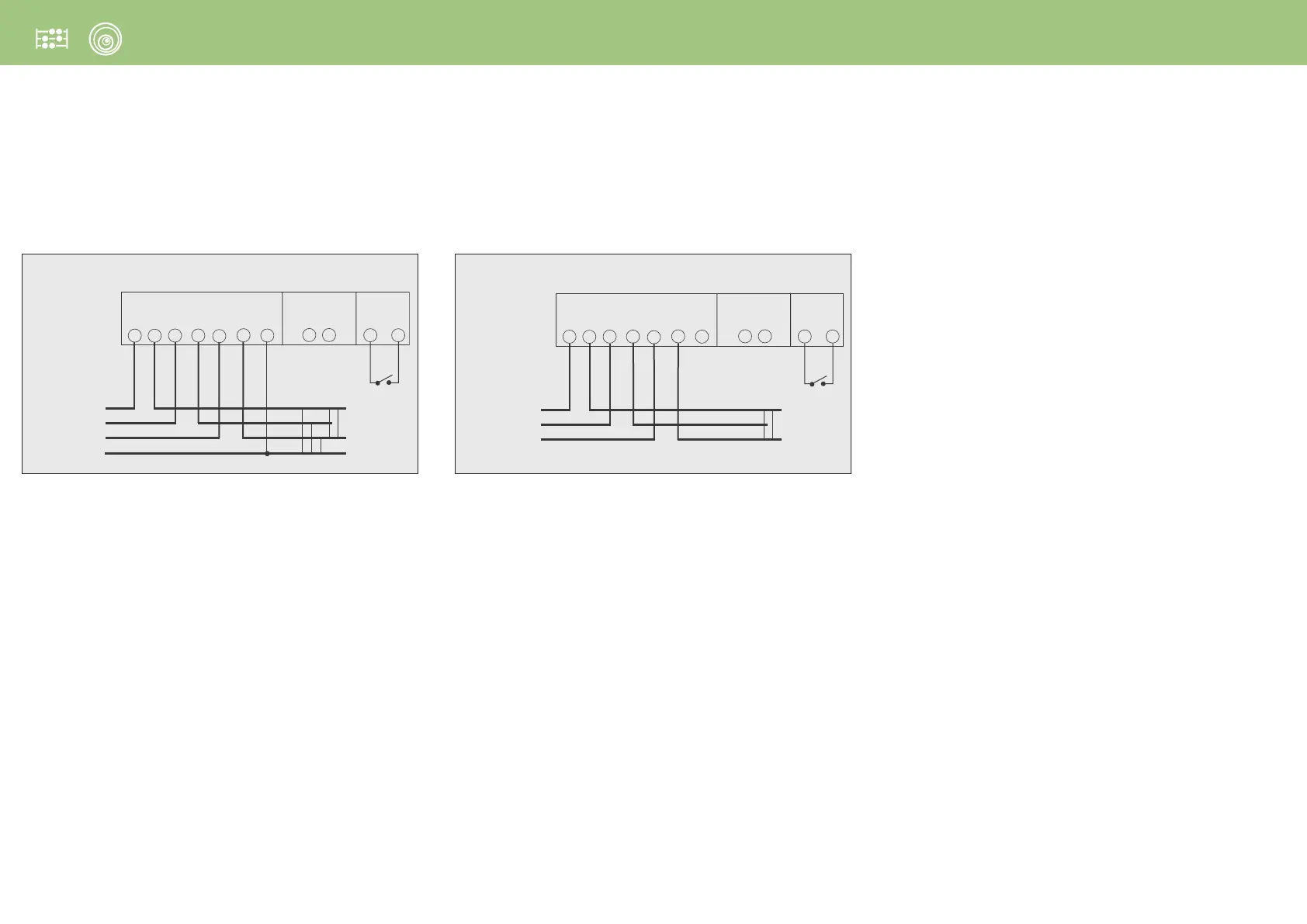

Schemi d’inserzione
Lo strumento può essere utilizzato per inserzione su linea trifase (3 o 4 fili),
rispettare scrupolosamente nei cablaggi lo schema di inserzione.
La configurazione dell’ingresso, deve essere completata con la program-
mazione da tastiera.
X
X
X
L1
L2
L3
N
X X
X
LOAD
I N P U T
O U T P U T
DT/PEM-BUS
1
3
4 6
7
9
A
B
C
D
11
S 1000/360
I N P U T
X
X
X
L1
L2
L3
LOAD
1
3
4 6
7
9
11
O U T P U T
DT/PEM-BUS
A
B
C
D
S 1000/361
Istruzioni per l’installazione
L’installazione di questo apparecchio deve essere effettuata
esclusivamente da personale qualificato.
Verificare che i dati di targa dell’apparecchio (tensione di
misura, corrente di misura, frequenza) corrispondano a quelli
effettivi della rete a cui viene collegato lo strumento.
Nei cablaggi rispettare scrupolosamente lo schema di
inserzione; una inesattezza nei collegamenti è inevitabil-
mente causa di misure falsate o di danni allo strumento.
Collegato lo strumento, completare l’installazione con la
configurazione dell’apparecchio.
