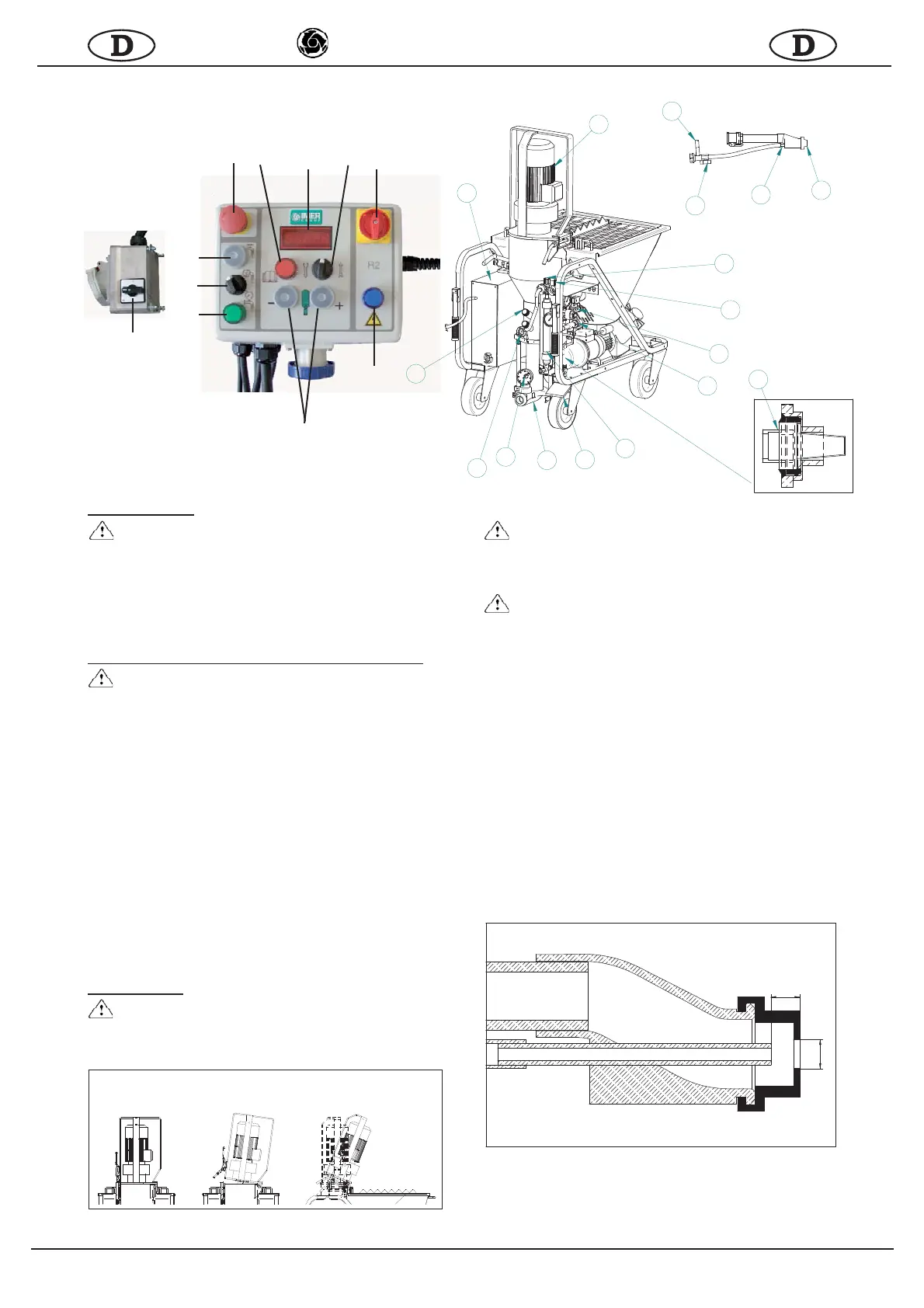

Imer Group KOINE 35 - Page 32

32
IMER INTERNATIONAL S.p.A.
KOINE 35
Q1
Q2
Q5
Q4
Q6
Q10
Q9
Q11
Q3
Q8
Q7
WÄRMESCHUTZ
-DieWasserpumpeundderKompressorsinddurch
den Magnetschutzschalter geschützt, der sich im Inneren
des mit der Inverter-Schalttafel verbundenen
Druckschalters befindet. Der Mischermotor und der
Zellenradmotor sind auf mehreren Sicherheitsebenen
geschützt. Das Eingreifen einer der Sicherheiten wird am
Display angezeigt.
FEHLER (ANZEIGE AM DISPLAY DER SCHALTTAFEL):
-DieFehlermeldungenwerdenamDisplayder
Inverter-Schalttafel angezeigt, wenn ganz bestimmte
Situationen eintreten:
- ERR 00: Fault-Modul Inverter
- ERR 01: Motor-Übertemperatur
-ERR02:TemperaturwächteramMotor
- ERR 03: Vorübergehende Überlast am Motor
- ERR 04: Wärmebild des Motors
-ERR05:ZuniedrigeVersorgungsspannung
-ERR06:ZuhoheVersorgungssoannung
-ERR07:WasserpumpeSchutz
- ERR 08: Übermäßige Luft Verlust
- ERR 09: Motor Zellenrad blockiert
- ""BLOC"": Motor Pumpe blockiert
-""H2O"" :Wasserdruckzuniedrig
-""VOLT""
Hinweis: Für nähere Angaben zu diesem Abschnitt wird auf
die Tabelle Ursachen und Abhilfen auf Seite 35 verwiesen.
12. GEBRAUCH
- Das Trichterschutzgitter muss
auf jeden Fall montiert und korrekt befestigt sein.
In den Trichter darf ausschließlich trockenes
vorgemischtes Material eingefüllt werden.
-BeimÖffnenderMischkammerwerdenalle
Bewegungsteile der Maschine gestoppt (Abb. 11). Um die
Maschine erneut einzuschalten, die Mischkammer
schließen und die Start-Taste drücken.
-VorBeginnderArbeitdievorgeschriebenen
persönlichen Schutzausrüstungen anziehen
Den Wasserzufluss regulieren, bis die gewünschte
Materialkonsistenz erreicht ist.
Es stehen unterschiedlich große Deflektoren zur Verfügung (Ø
10,12,14,16,18 mm):
Ein geringerer Durchmesser bewirkt eine feinere Zerstäubung,
die Deflektoren mit größerem Durchmesser eignen sich für
grobkörnigere Materialien.
Für gewöhnliche Verputze (Bez. 9b) eignet sich der Durchmesser
14 mm.
Es ist wichtig, dass der Abstand zwischen Düse (Bez. 9c) und
Austritt genau dem Deflektordurchmesser entspricht (Abb. 12).
Falls kein Wasser zufließt, stoppt die Maschine.
Vor dem erneuten Einschalten der Maschine die Störungsursache
feststellen: Hahn geschlossen, Versorgungsschlauch geknickt,
Speicher leer, Filter (Bez. 4) zugesetzt.
ON OFF OFF
14
O
14
1
3
10
5
2
6
11
4
13
12
9
9a
9c
9b
8
7
1a
ABB.10
ABB.12
ABB.11
