38
IMER INTERNATIONAL S.p.A.
KOINE 35

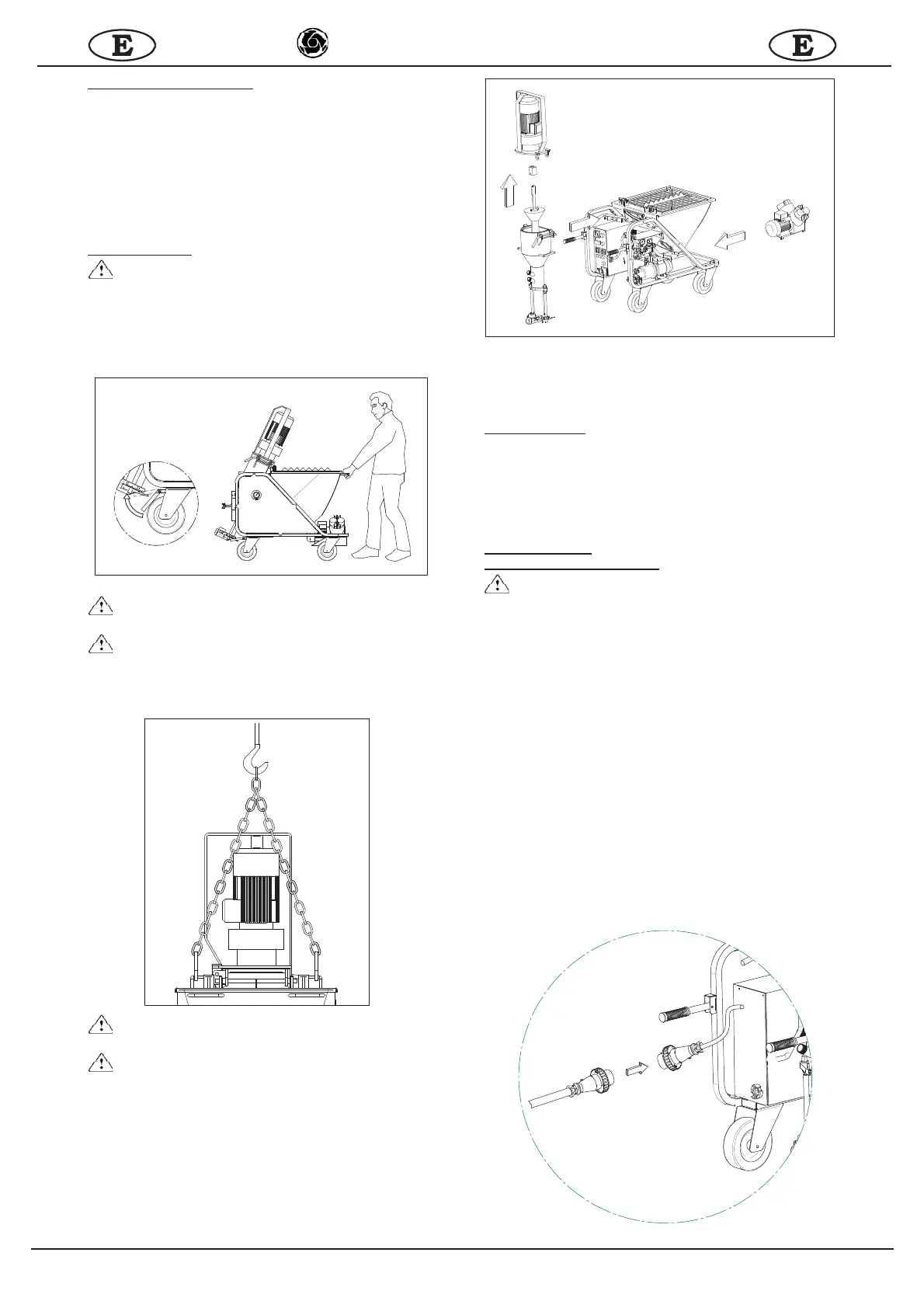

7. SEGURIDAD MECÁNICA
En la revocadora IMER los puntos peligrosos están protegidos
mediante dispositivos de protección, que se deben mantener en
perfectas condiciones y han de estar siempre montados; dichas
protecciones son, por ejemplo, la protección del ventilador de
refrigeración de los motores y la rejilla de la tolva que impide el
contacto con la rueda de celdas.
La apertura de la cámara de mezcla (sólo del soporte del motor
o de la cámara completa) provoca la detención de las piezas en
rotación de la máquina gracias a la presencia de un
microinterruptor de seguridad.
8. TRANSPORTE
Atención!Antesdemoverlarevocadora,
desenchufar la clavija de alimentación.
Antes de mover
la revocadora
,seaconsejadesconectareltubo
de alimentación del agua y el tubo de envío del material.
Se aconseja que no haya material en la tolva.
Quitar el freno de la rueda y desplazar la máquina utilizando las
empuñaduras (fig. 2).
FIG. 2
Atención!Antesdelevantarlarevocadora,
desmontar el compresor y transportarlo por separado.
Atención!Antesdelevantarlarevocadora,
controlar que todos los componentes de la máquina se
encuentren sujetos y bloqueados.
Para la elevación de la máquina, utilizar las dos argollas previstas
(fig. 3).
FIG. 3
Atención! Elevarlamáquinaconcuidadoyaque
puede oscilar cilmente.
Atención!Paraelevarlamáquina,utilizar
únicamente los puntos de enganche indicados en la fi-
gura 3; no sujetar los dispositivos de elevación a la
protección del motorreductor.
Utilizar dispositivos de elevación adecuados al peso total de la
máquina indicado en la tabla 1.
Para facilitar el transporte, es posible desmontar la máquina de la
manera ilustrada en la fig. 4.
.
FIG. 4
El peso de los diferentes grupos ilustrados en la fig. 4 se indica en
la tabla 1.
9. INSTALACIÓN
Colocar la revocadora al suelo, en una posición que no dificulte
el paso de los operadores durante su uso y limpieza tras el
trabajo y de manera que se utilicen el menor número de tubos
posibles.
Frenar la máquina bloqueando la rueda con el freno (ref. 5, fig.
11).
10. CONEXIONES
10.1 CONEXIÓN ELÉCTRICA
-Controlarquelatensióndealimentación,la
frecuencia de red y la conexión eléctrica (toma, fusibles
ycable)seanconformesconlosdatosindicadosenla
tabla 1.
La línea de alimentación eléctrica debe poseer una protección
contra las sobreintensidades (por ejemplo, mediante fusible o un
interruptor magnetotérmico) y dispersión de corriente a tierra
(por ejemplo, con un interruptor diferencial). Los conductores
del cable de alimentación eléctrico se han de dimensionar teniendo
en cuenta las corrientes de funcionamiento y la longitud de la
línea para evitar caídas de tensión excesivas.
No utilizar prolongaciones enrolladas en espiras en los tambores.
El conductor de alimentación debe ser del tipo más adecuado
para frecuentes movimientos y poseer un revestimiento resi-
stente a la abrasión (por ejemplo, H07RN-F).
Antes de conectar eléctricamente la revocadora, comprobar
que todos los dispositivos de seguridad se encuentren instalados
yenbuenestado;enparticular,quelarejilladelatolvase
encuentre presente y bien sujetada, que la prolongación se
encuentre en buen estado y que las clavijas y las tomas no
estén mojadas.
Conectar la alimentación a la clavija de la revocadora situada en
el cuadro eléctrico (fig. 5).
1
FIG.5
