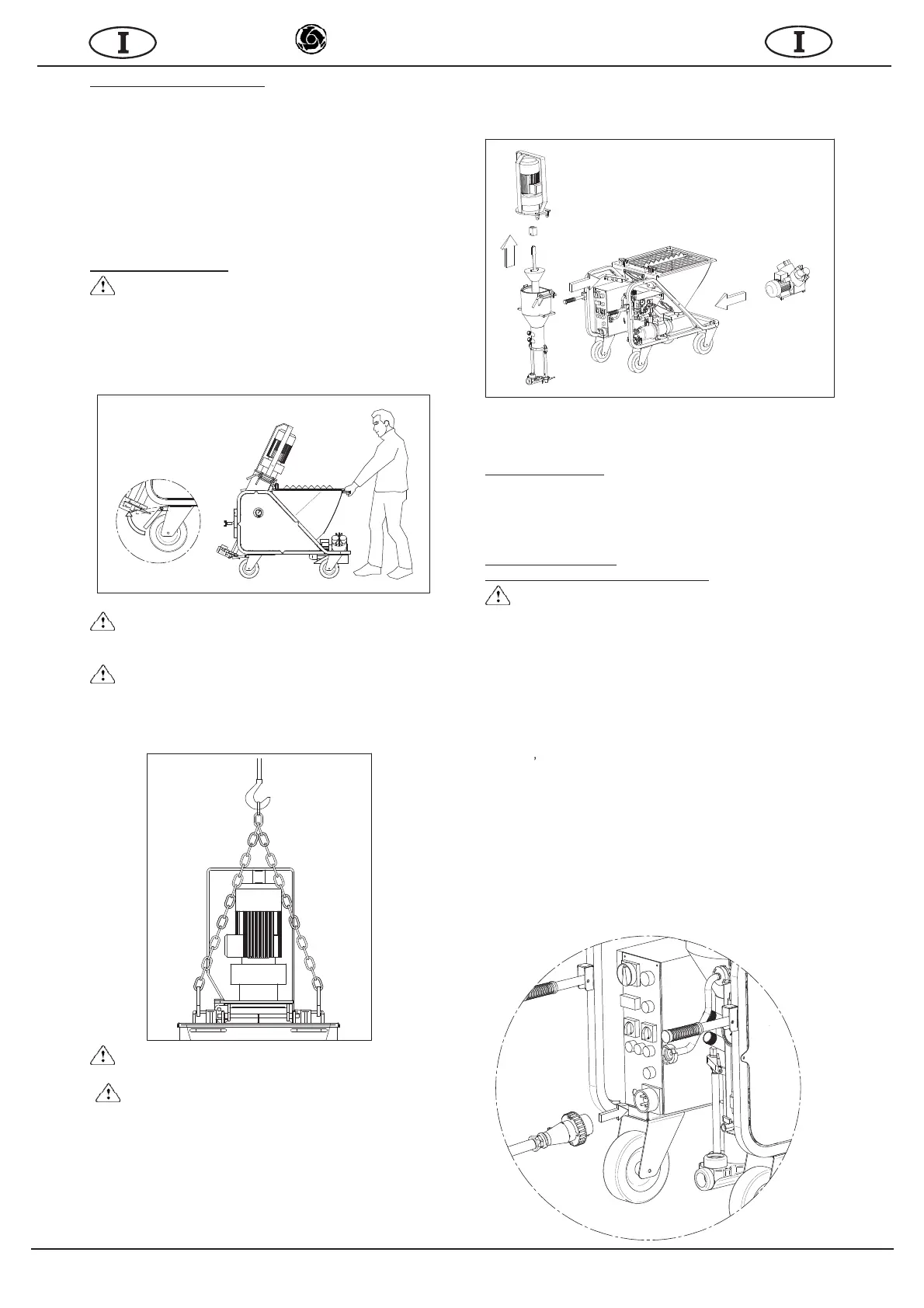

5
IMER INTERNATIONAL S.p.A.
KOINE 4/5
1
Per agevolarne il trasporto la macchina puo essere scomposta
come indicato in fig.4
.
FIG.4
Il peso dei sottogruppi indicati in fig.4 sono riportati in tab.1.
9. INSTALLAZIONE
Posizionare l'intonacatrice al piano, in un ambiente dove non crei
intralcio ne durante l'utilizzo ne per la pulizia a fine lavoro e in
modo da utilizzare meno tubazioni possibili.
Frenare la macchina bloccando la ruota con freno (rif.5 fig.11).
10. ALLACCIAMENTI
10.1 ALLACCIAMENTO ELETTRICO
- Verificare che la tensione di alimentazione, la
frequenza di rete e il collegamento elettrico
(presa,fusibili,cavo) siano conformi ai dati riportati in
tab.1.
La linea di alimentazione elettrica deve essere provvista di
protezione contro le sovracorrenti (es. con fusibili o con un
interruttore magnetotermico) e di dispersione di corrente verso
massa (es. con un interruttore tipo differenziale). Il dimensio-
namento dei conduttori del cavo di alimentazione elettrica deve
tener conto delle correnti di funzionamento e della lunghezza
della linea per evitare eccessive cadute di tensione.
Evitare l
impiego di prolunghe avvolte a spire sui tamburi. Il
conduttore di alimentazione deve essere del tipo adatto per
frequenti movimenti e rivestimento resistente all'abrasione (per
esempio H07RN-F).
Prima di collegare elettricamente l'intonacatrice verificare che
tutti i dispositivi di sicurezza siano a posto ed in buono stato
d'uso, ed in particolare la griglia tramoggia sia presente e rego-
larmente fissata, che la prolunga sia in buono stato e che le
spine e prese non siano bagnate.
Collegare l'alimentazione alla spina dell'intonacatrice posta sul
quadro elettrico (fig.5).
7. SICUREZZA MECCANICA
Nell' intonacatrice
IMER i punti pericolosi sono protetti mediante
opportuni dispositivi di protezione, che devono essere mante-
nuti in perfette condizioni e montati, quali ad esempio la prote-
zione della ventola di raffreddamento dei motori elettrici e la
griglia della tramoggia che impedisce il contatto con la ruota a
celle.
Inoltre l'apertura della camera di miscelazione, sia della sola
flangia supporto motore che della camera di miscelazione com-
pleta, determina l' arresto delle parti in rotazione della macchina
grazie alla presenza di un opportuno microinterruttore di sicu-
rezza.
8. TRASPORTABILITÀ
- Attenzione! Prima di spostare l'intonacatrice,
scollegare sempre la spina di alimentazione.
Prima di spostare
l'intonacatrice
è opportuno scollegare il tubo
di alimentazione dell'acqua ed il tubo di mandata materiale.
E' opportuno inoltre che vi sia meno materiale possibile in tramoggia.
Sfrenare la ruota con freno e spostare la mescolatrice utilizzando
le apposite maniglie (fig. 2)
FIG.2
- Attenzione! Prima di sollevare l'intonacatrice,
smontare sempre il compressore e trasportarlo
separatamente.
- Attenzione! Prima di sollevare l'intonacatrice,
controllare sempre che tutti i componenti della mac-
china siano correttamente bloccati e fissati.
Per il sollevamento della macchina utilizzare i due anelli apposita-
mente previsti (fig.3).
FIG.3
- Attenzione! Il sollevamento deve essere fatto con
prudenza perchè la macchina puo' facilmente oscillare
- Attenzione! Per il sollevamento della macchina
non utilizzare assolutamente punti di aggancio diversi
da quelli indicati in figura 3 ed in particolare non ag-
ganciare i dispositivi di sollevamento alla protezione
del motoriduttore.
Utilizzare dispositivi di sollevamento idonei al peso complessivo
della macchina indicato in tab.1.
FIG.5
