IMER STEP 120 - Page 73

73
IMER INTERNATIONAL S.p.A.
STEP 120

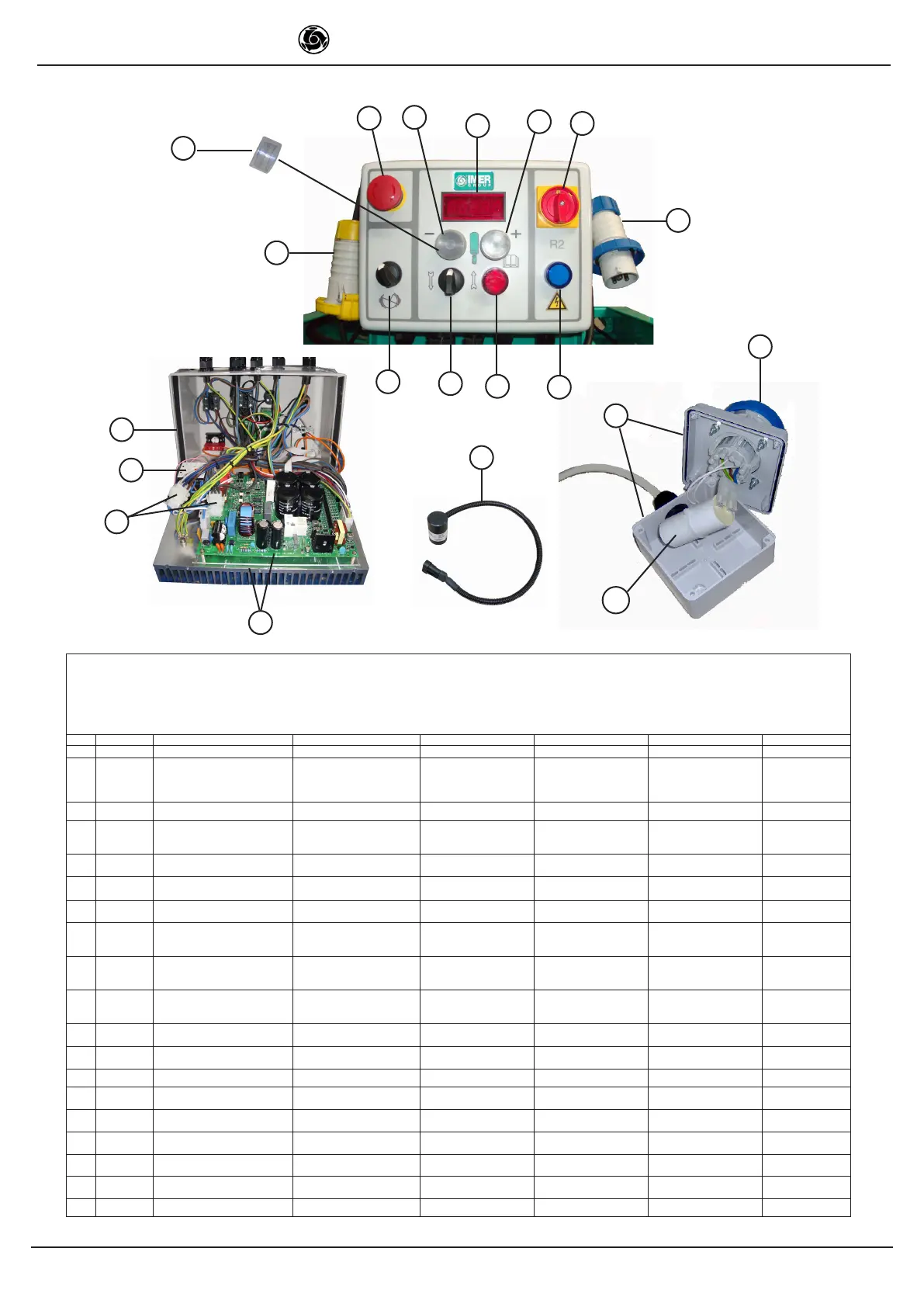

TAV. 5 - QUADRO ELETTRICO STEP220V (3229670)- TABLEAU ÉLECTRIQUE STEP220V (3229670)-
ELECTRICAL PANEL STEP220V (3229670) - SCHALTTAFEL STEP220V (3229670) - CUADRO ELÉCTRICO STEP220V (3229670)
DA MATRICOLA:3007466
FROM SERIAL NUMBER:3007466
À PARTIR DU NUMÉRO DE ÉRIE:3007466
VON SERIENNUMMER:3007466
À PARTIR DU NUMÉRO DE SÉRIE:3007466
RIF. COD. I F GB D E Note
1 3230316 SEZIONATORE SECTIONNEUR CUT-OUT SWITCH TRENNSCHALTER INTERRUPTOR
2 3225437
PULSANTE CON PROTEZIONE
IN GOMMA+CONTATTI
POUSSOIR AVEC PROTEC-
TION EN CAOUTCHOUC+
CONTACTS
PUSHBUTTON WITH
RUBBER PROTECTION
+CONTACTS
DRUCKTASTE MIT GUM-
MISCHUTZ + KONTAKTE
BOTÓN CON PRO-
TECCIÓN DE GOMA +
CONTACTOS
3 3229742 DISPLAY BOUCLIER DISLPLAY SCHILD BLINDAJE
4 3225440
PULSANTE
EMERGENZA+CONTATTI
BOUTON D'ARRÊT
D'URGENCE+CONTACTS
EMERGENCY PU-
SHBUTTON +CONTACTS
NOT-AUS-TASTER+
KONTAKTE
BOTÓN EMERGENCIA +
CONTACTOS
5 3226932 PROTEZIONE IN GOMMA
PROTECTION EN CAOU-
TCHOUC
RUBBER PROTECTION GUMMISCHUTZ PROTECCIÓN DE GOMA
6 3230313 SPINA FICHE PLUG WANDSTECKER ENCHUFE
16A 4H 110-130V
3P+T IP67
7 3230317
INTERRUTTORE 2
POSIZIONI+CONTATTI
INTERRUPTEUR 2
POSITIONS+CONTACTS
2-POSITION SWITCH
+CONTACTS
SCHALTER 2
STELL.+KONTAKTE
INTERRUPTOR 2 POSI-
CIONES + CONTACTOS
8 3230318
INTERRUTTORE 2POSIZIONI
RITORNO SX+CONTATTI
INTERRUPTEUR 2
POSITIONS RETOUR
GAUCHE+CONTACTS
2-POSITION SWITCH LH
RETURN+CONTACTS
SCHALTER 2 STELL.
RÜCKK.LI+KONTAKTE
INTERRUPTOR 2 POSI-
CIONES RETORNO IZQ
+ CONTACTOS
9 3230449
PORTALAMPADA COMPLETO
ROSSO+LED 24 VD
DOUILLE COMPLÈTE
ROUGE+LED
24 VDC
LAMP HOLDER ASSEM-
BLY RED+LED
24 VDC
KOMPLETTE
LAMPENFASSUNG
ROT+LED 24 VDC
PORTALÁMPARA
COMPLETO ROJO + LED
24 VDC
24 VDC
10 3230448
PORTALAMPADA COMPLETO
BLU+LED
24 VDC
DOUILLE
COMPLÈTE
BLEUE+LED 24 VDC
LAMP HOLDER ASSEM-
BLY BLUE +LED 24 VDC
KOMPLETTE
LAMPENFASSUNG
BLAU+LED 24 VDC
PORTALÁMPARA COM-
PLETO AZUL
+ LED 24 VDC
24 VDC
11 3203504 SPINA FICHE PLUG WANDSTECKER ENCHUFE
230V 2P+T 16A
6H IP67
12 3229833
COPERCHIO INVERTER STEP
120 230V
COUVERCLE INVERTER
STEP 120 230V
STEP 120 230V
INVERTER COVER
DECKEL F. INVERTER
STEP 120 230V
13 3230320 CONTATTORE 20A 24VDC
14 3230071
SCHEDA INVERTER STEP
230V
CARTE INVERTER
STEP 230V
INVERTER CARD
STEP 230V
PLATINE INVERTER
STEP 230V
TARJETA INVERTER
STEP 230V
15 3227794 CONDENSATORE CONDENSATEUR CAPACITOR KONDENSATOR CONDENSADOR
10 mF 450V 50-
60 Hz
16 3230315 SCATOLA+COPERCHIO CAISSE+COUVERCLE
ELECTRICAL
BOX+COVER
ELEKTRISCH
BOX+DECKEL
CAJÓN
ELÉCTRICO+TAPA
17 3228278 PRESA A PARETE DIRITTA PRISE MURALE DIR STRAIGHT WALL PLUG DIR.WANDSTECKDOSE TOMA DE PARED DIR.
200/250V 3P+T 16A
9H IP67
18 3230319
KIT CABLAGGI + CONNET-
TORI
KIT CÂBLAGES ET CON-
NECTEURS
WIRING CONNECTOR
KIT
KABEL- UND STECKER-
SATZ
KIT DE CABLEADOS Y
CONECTORES
19 3226898 SENSORE MAGNETICO CAPTEUR MAGNÉTIQUE MAGNETIC SENSOR SENSOR MAGNETISCH SENSOR MAGNÉTICO
15
17
16
TAV.5
19
14
12
13
18
4
5
3
2
2
1
11
6
7
8
9
10
