IMER TR 225 N - Dati Tecnici; Technical Data

TR 225 N
2
IMER INTERNATIONAL S.p.A.

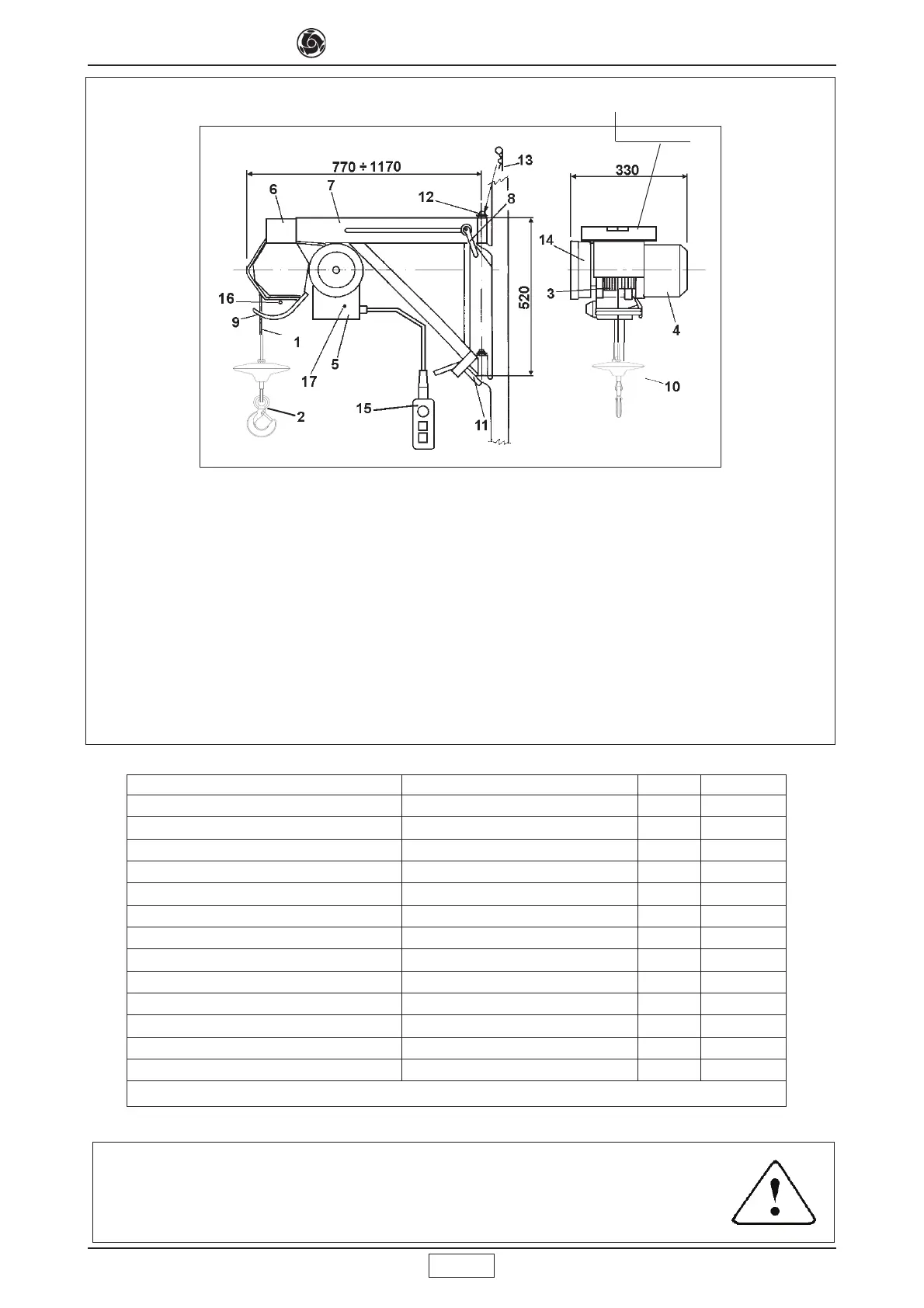

Fig.1
1 FUNE ACCIAIO
2 GANCIO
3 TAMBURO
4 MOTORE ELETTRICO AUTOFRENENTE
5 QUADRO ELETTRICO
6 BRACCIO ESTENSIBILE
7 TELAIO PORTANTE GIREVOLE
8 MANIGLIA BLOCCAGGIO
9 LEVA FINECORSA
10 CONTRAPPESO
11 LEVA BLOCCAGGIO BRACCIO
12 PERNO SOSTEGNO
13 COPIGLIA
14 RIDUTTORE
15 PULSANTIERA
16 LEVA FINECORSA INFERIORE
17 INTERRUTTORE TERMICO
LIVELLA
WATER LEVEL
1 ROPE
2 HOOK
3 DRUM
4 BRAKE MOTOR
5 ELECTRIC PANEL
6 REVOLVING FRAME
7 EXTENDABLE ARM
8 LOCKING HANDLE
9 LIMIT SWITCH LEVER
10 ROPE WEIGHT
11 FRAME LOCKING LEVER
12 SUPPORT HINGE
13 SPLIT PIN
14 GEAR BOX
15 PENDANT CONTROL
16 DOWN POSITION CONTROL LEVER
17
THERMAL OVERLOAD
DATI TECNICI TECHNICAL DATA
Portata max Max capacity
kg 200
Velocità media di sollevamento Lifting speed m / 1' 19
Altezza max di lavoro Max working height m 30
Alimentazione Nom. voltage V / Hz 110 / 50
Potenza motore Motor power KW 0,75
Giri motore R.P.M. n° / 1' 1.360
Assorbimento Nom. current A 14
Tipo di servizio Duty type S3 50%
Livello di emissione sonora LwA (EN ISO 3744) Noise emission level LwA (EN ISO 3744) dB 79
Livello di pressione sonora LpA a 1,5 m Level of noise pressure LpA - 1,5m dB <70
Peso macchina Machine weight kg 44
Ingombro per l'imballo Packing dimensions mm 820x350x550
Norme di progetto Design standards
FEM 1.001, UNI-ISO 4301-4308-2408, UNI 7670-9466, EN 60204-1, EN 60204-32, EN 60034-1, ISO 6336-1/-2
Particolare attenzione deve essere fatta alle avvertenze contrassegnate con questo simbolo :
Special attention must be given to warnings with this symbol:
