10
2-1
CANCEL
LOCK
SET TEMPERATURE(°C)
AUTO
COOL
DRY
HEAT
FAN
HIGH
MED
LOW
TEMP
MODE
SWING TIMER
RESET
ON/OFF
FAN
SPEED
VENT
ECONOMIC
RUNNING
1
2
3
4
5
6
7
8
9
3
13 14
15
10
12
11

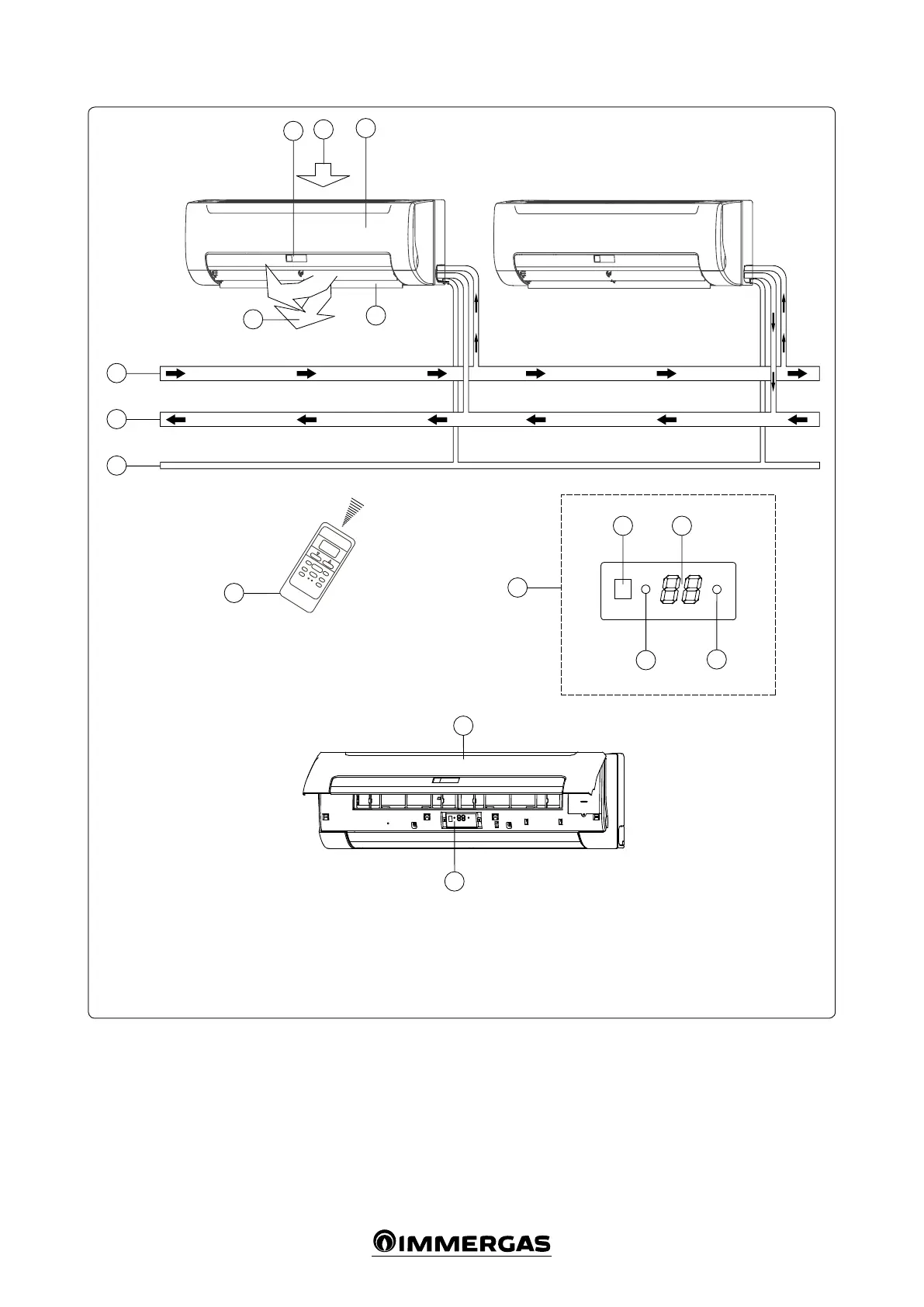

2.4 COMPONENTI.
Legenda:
1 - Ingresso aria
2 - Pannello frontale
3 - Display
4 - Uscita aria
5 - Alette orizzontali
Aprire il pannello anteriore per visualizzare il
pulsante temporaneo del pannello di visualizza-
zione (12 Fig. 2-1).
Questa funzione viene utilizzata per avviare
temporaneamente l’unità nel caso in cui il tele-
comando non sia posizionato correttamente o le
batterie siano scariche.
Il pulsante “TEMPORARY” permette di selezio-
nare due modalità: “AUTO” e “FORCED COOL”.
Una volta premuto il pulsante, il ventilconvettore
procederà nell’ordine seguente: AUTO, FOR-
CED COOL, OFF e di nuovo AUTO.
• AUTO
La spia di FUNZIONAMENTO è accesa e il
ventilconvettore procede in modalità AUTO.
Il telecomando funziona in base al segnale
ricevuto.
• FORCED COOL
La spia di FUNZIONAMENTO lampeggia,
il ventilconvettore passa in modalità AUTO
dopo il raffreddamento forzato con una
velocità ALTA della ventola per 30 minuti. Il
telecomando non è attivo.
• OFF
La spia di FUNZIONAMENTO si spegne. Il
ventilconvettore è SPENTO, mentre il teleco-
mando viene riattivato.
N.B.: per le istruzioni relative al telecomando, si
rimanda al capitolo 4.1 “Telecomando”.
6 - Telecomando
7 - Tubo ingresso acqua
8 - Tubo ritorno acqua
9 - Tubo di drenaggio
10 - Indicatore timer
11 - Pannello anteriore
12 - Pulsante “Temporary”
13 - Ricevitore di segnali infrarossi
14 - Display della temperatura
15 - Spia di funzionamento
