INSTALLAZIONE
3.1 INSTALLAZIONE DELL’UNITÀ
INTERNA.
LUOGO DI INSTALLAZIONE.
L’installazione nei luoghi elencati di seguito
può essere problematica. Qualora sia inevita-
bile, consultare il rivenditore locale.
• Ambienti con ingenti quantità di olio per
macchine.
• Ambienti salmastri, come le coste.
• Ambienti con elevate quantità di gas sulfurei,
come le aree termali.
• Ambienti con macchinari ad alta frequenza,
come apparecchiature wireless, saldatrici e
strutture mediche.
• Ambienti che non contengono gas combu-
renti e materia volatile.
• Ambienti con condizioni ambientali partico-
lari.
• Ambienti che non presentano ostacoli in
prossimità dell’area di ingresso e di uscita.
• Ambienti in grado di contenere l’unità inter-
na.
• Ambienti idonei alla manutenzione.
• Ambienti che dispongono dello spazio indi-
cato nello schema intorno all’unità interna.
• Ambienti con forti onde elettromagnetiche.
• Ambienti lontani da fonti di calore, vapore e
gas inammabili.
FORATURA DEL MURO E MONTAGGIO
DEL PANNELLO DI INSTALLAZIONE.

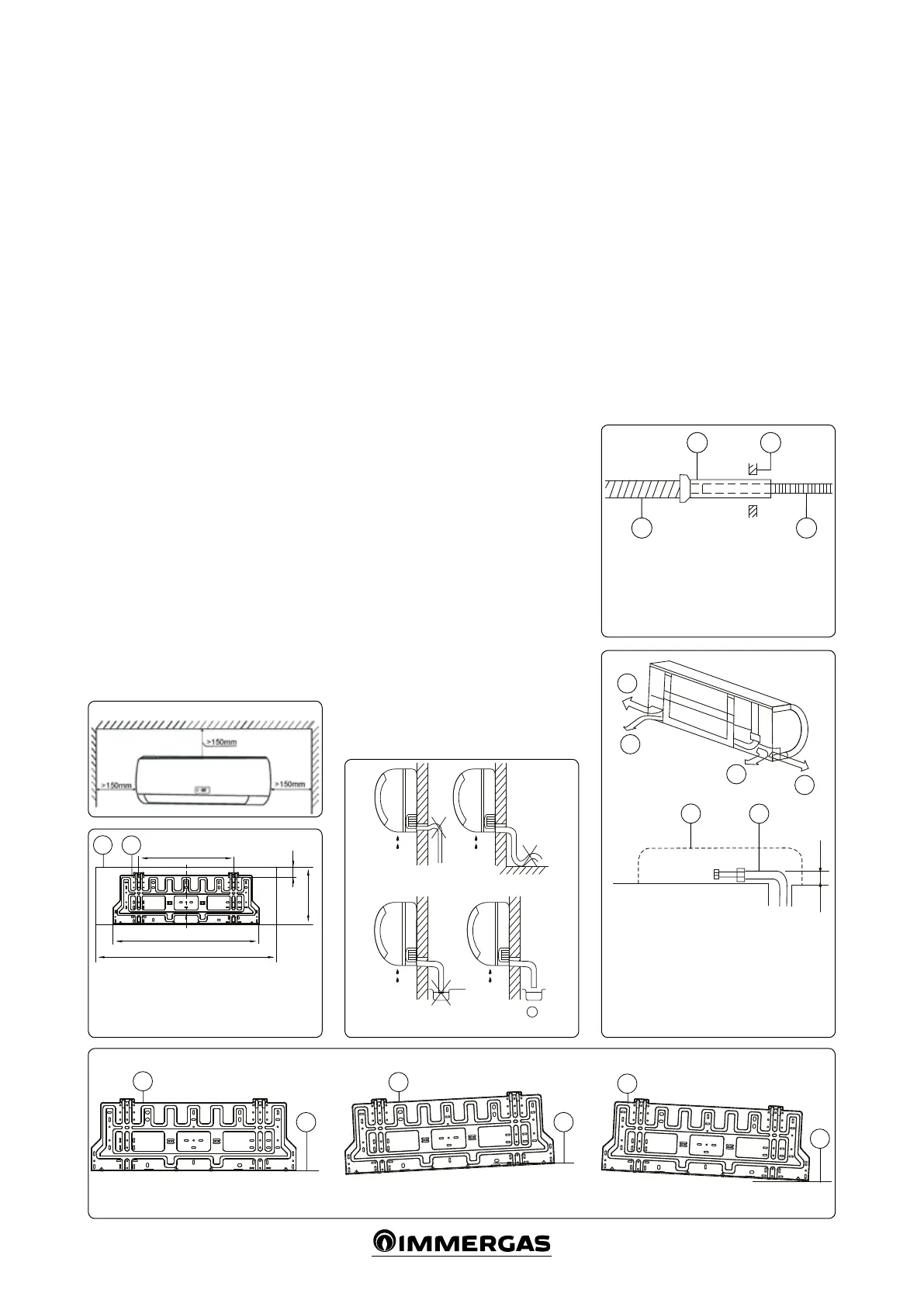

Pannello di installazione e relativa direzione
(unità: mm) (Fig. 3-1 e 3-2).
• Fissare il pannello di installazione (Fig.
3-3)
- Installare il pannello orizzontalmente sulle
parti strutturali della parete utilizzando i
distanziali intorno alla piastra.
- In caso di pareti in mattoni, calcestruzzo o
simili, praticare dei fori da 5 mm di diame-
tro. Inserire delle grae a fascetta per le viti
di montaggio.
- Fissare il pannello di installazione alla pare-
te.
• Foratura del muro
- Determinare la posizione del foro del tubo
utilizzando il pannello di installazione e
praticare un foro (N95 mm) in modo da far
pendere leggermente il tubo verso il basso.
- Utilizzare un’apposita guida in caso di per-
forazione di aste di metallo, legno strati-
cato o lastre di metallo.
INSTALLAZIONE TUBO DI COLLEGA-
MENTO E DRENAGGIO
• Drenaggio
- Inserire il tubo di drenaggio in modo da
farlo pendere leggermente verso il basso.
Non installare il tubo di drenaggio come
illustrato nella gura (Fig. 3-4).
- Durante il collegamento del tubo di drenag-
gio, isolare la parte di collegamento dell’e-
stensione utilizzando un tubo schermato
(Fig. 3-5).
Non curvare il tubo
Non inserire l’estremità
del tubo nell’acqua
• Tubo di collegamento (Fig. 3-6)
- Installare il tubo di sinistra e quello poste-
riore sinistro come indicato di seguito. Pie-
gare il tubo di collegamento no a un’altez-
za di 43 mm o inferiore dalla parete.
- Fissare l’estremità del tubo di collegamen-
to (fare riferimento alla procedura di ser-
raggio nell’INSTALLAZIONE DEI TUBI
DELL’ACQUA). Una volta collegati, rivesti-
re tutti i tubi con del materiale termoresi-
stente.
N.B.: piegare e posizionare il tubo con cautela.
Assicurarsi che il tubo non fuoriesca dal retro
dell’unità interna.
Assicurarsi che il tubo di drenaggio non sia
lento.
Isolare entrambi i tubi ausiliari.
Far passare il tubo di drenaggio sotto quello
ausiliario.
Installazione errata
Legenda:
1 - Pannello di montaggio dell’unità
interna
2 - Figura dell’unità interna
Legenda:
1 - Pannello di montaggio dell’unità interna
Installazione corretta Installazione errata
Legenda:
1 - Tubo schermato
2 - Parete
3 - Tubo di drenaggio
4 - Estensione del tubo di drenaggio
Legenda:
1 - Tubo di sinistra
2 - Tubo posteriore sinistro
3 - Tubo posteriore destro
4 - Tubo di destra
5 - Prolo dell’unità interna
6 - Tubo di collegamento
2 - Linea orizzontale
