Immergas HYDRO - Schema Elettrico Ventilconvettore

14
3-15
CANCEL
LOCK
SET TEMPERATURE(°C)
AUTO
COOL
DRY
HEAT
FAN
HIGH
MED
LOW
TEMP
MODE
SWING TIMER
RESET
ON/OFF
FAN
SPEED
VENT
ECONOMIC
RUNNING
1
2
3
3-16
MOTORE
AD ALETTE
BRANDEGGIANTI
ALIMENTAZIONE
L
N
M
M
DISPLAY
Y
(E)
X
QUADRO DI COMANDO
AL MONITOR
DI CONTROLLO CENTRALE
A INTERRUTTORE ON/OFF
VALVOLA
CN6
CN3
CN23
CN1
CN19
CN9
CN5
CN21
CN10
CN8
CN14
MOTORE
INT1
ENC2
Y/G
RD
WH
BL
BK
BK
CN301
CN1
CN2
GY
21
MODBUS RTU
N
IMPOST. PREDEFINITA
CN18
TEMP. AMB.SENSORE T1
TEMP. TUBO SENSORE T2
CN24
TERRA
A UNITA’SUPERIORE
S W1
ON
1 2 3 4
CN12
alta tensione
ALLARME
CN15
ON
BR BL
COMANDO ON/OFF
DA KIT IDRONICO
VENTILATORE
BL
Si prega di utilizzare un cavo tripolare schermato
e di collegare la schermatura a terra!
PRECAUZIONI PER L’INSTALLAZIONE
DEL TELECOMANDO (Fig. 3-15)
- Non gettare o colpire il telecomando.
- Prima dell’installazione, azionare il teleco-
mando e vericarne la posizione nel raggio
di ricezione.
- Tenere il telecomando ad almeno 1 metro
dalla TV o dall’apparecchiatura stereo più
vicino (è necessario evitare disturbi alle im-
magini o interferenze di rumore).
Legenda codici colori:
BK - Nero
BL - Blu
GY - Grigio
G / Y - Giallo / Verde
RD - Rosso
WH - Bianco

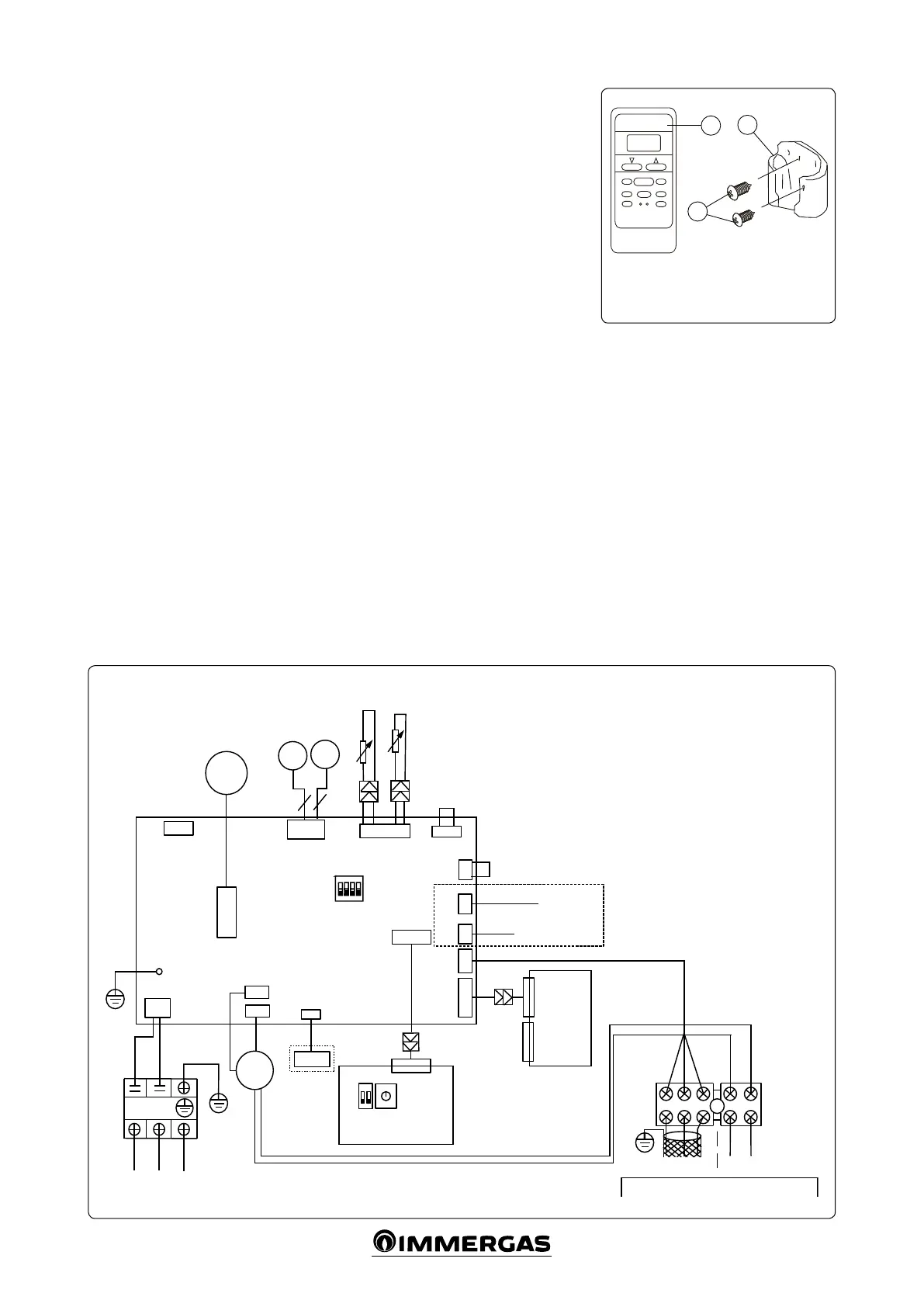

3.4 SCHEMA ELETTRICO VENTILCONVETTORE.
- Non installare il telecomando in punti espo-
sti alla luce solare diretta o in prossimità di
fonti di calore, come i fornelli.
- Vericare che i poli positivi e negativi siano
posizionati correttamente al caricamento
delle batterie.
- In caso di migliorie tecniche, il presente ma-
nuale sarà soggetto a variazioni senza previa
comunicazione.
Legenda:
1 - Telecomando
2 - Vite di montaggio B ST2.9x10-C-H
3 - Supporto del telecomando
