In Phase IPA 2041 - Conexiones de Altavoz

FUSE
ON
PROT
B+GND REM
LEFT RIGHT
BRIDGED
POWER SPEAKER
FUSE
ON
PROT
B+GND REM
LEFT RIGHT
BRIDGED
POWER SPEAKER
FUSE
ON
PROT
B+GND REM
LEFT RIGHT
BRIDGED
POWER SPEAKER

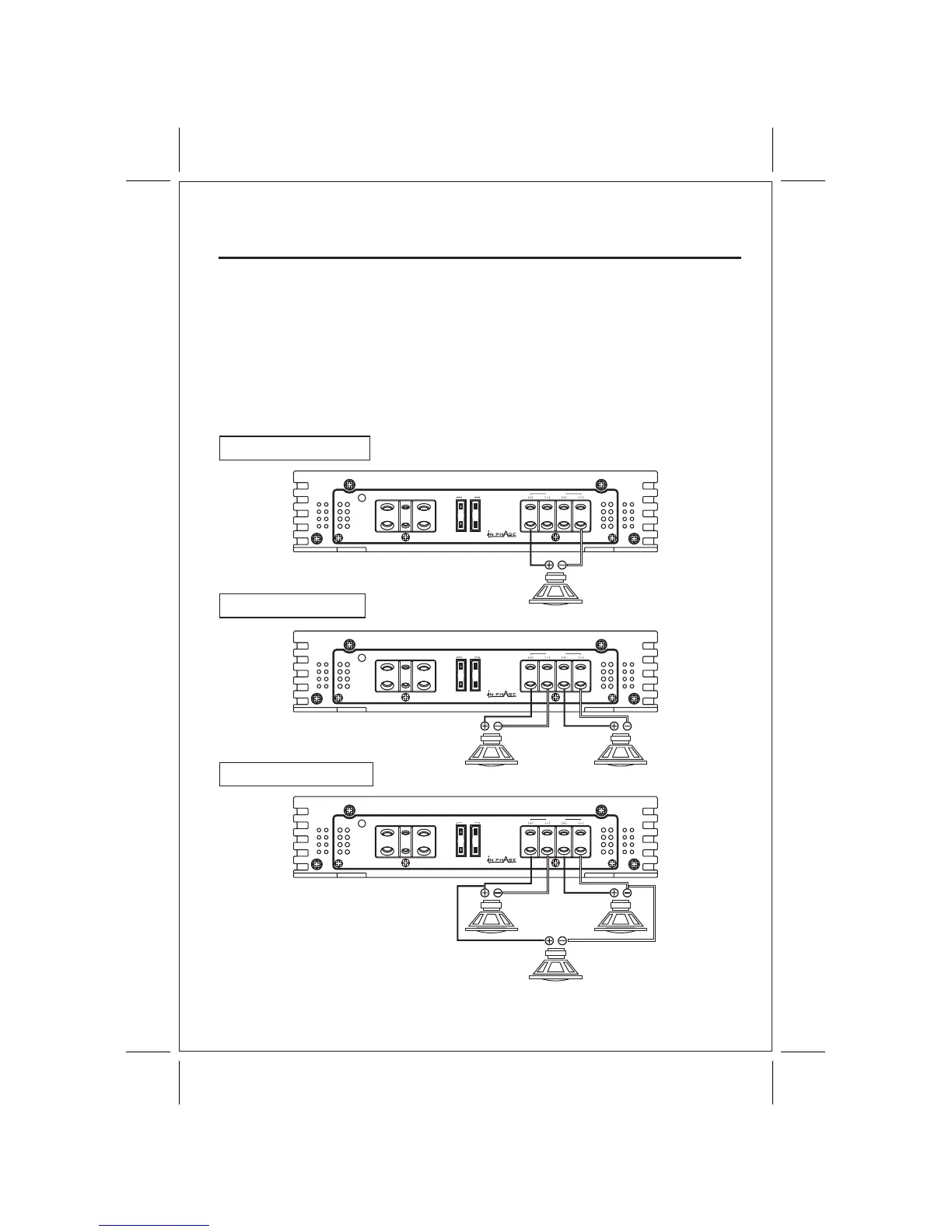

FIG.3
9
4 - 8 Ohm
1CH
2 - 4 Ohm
1 CH
2 CH
WOOFER 2CH+1CH
4 - 8 Ohm
2 CH
3 CH
1 CH
4 - 8 Ohm
CONEXIONES DE ALTAVOZ
Este amplificador puede funcionar en modo de uno, dos o tres canales. La resistencia minima para el
funcionamiento con un solo canal (puenteado/mono) es de 4 u 8 ohmios. La potencia de tres canales
se refiere a estéreo y mono a la vez. La resistencia minima sigue siendo la misma para sistemas de
tres canales (anterior/subwoofer) mientras se usen los cruces pasivos adecuados. Conecte el hilo de
altavoz derecho e izquierdo a los terminales de salida de altavoz correspondientes del amplificador.
Asegúrese de tener el cable positivo del altavoz conectado al terminal positivo del altavoz del
amplificador y el hilo negativo del altavoz debe conectar con el terminal negativo de altavoz del
amplificador. Invertir cualquiera de estas conexiones provocará que los conos de altavoz se muevan
fuera de fase, lo que provocará la cancelación de los graves. Ver Fig. 3 Conexiones de salida de
altavoz
DIAGRAMA DE CABLEADO DE ALTAVOCES DE 2 CANALES
1 ALTAVOZ SEPARADO
2 ALTAVOZ ESTEREO
3 ALTAVOZ TRI-MODE
