18
Installation
D
Montage
Bevor Sie mit den Montagearbeiten beginnen,
montieren Sie für eine leichtere Handhabung des
Geräts das Metallgitter von ihm ab (Anweisungen dazu
finden Sie im Paragraphen “Reinigen der Fettfilter” im
Kapitel “Wartung”).

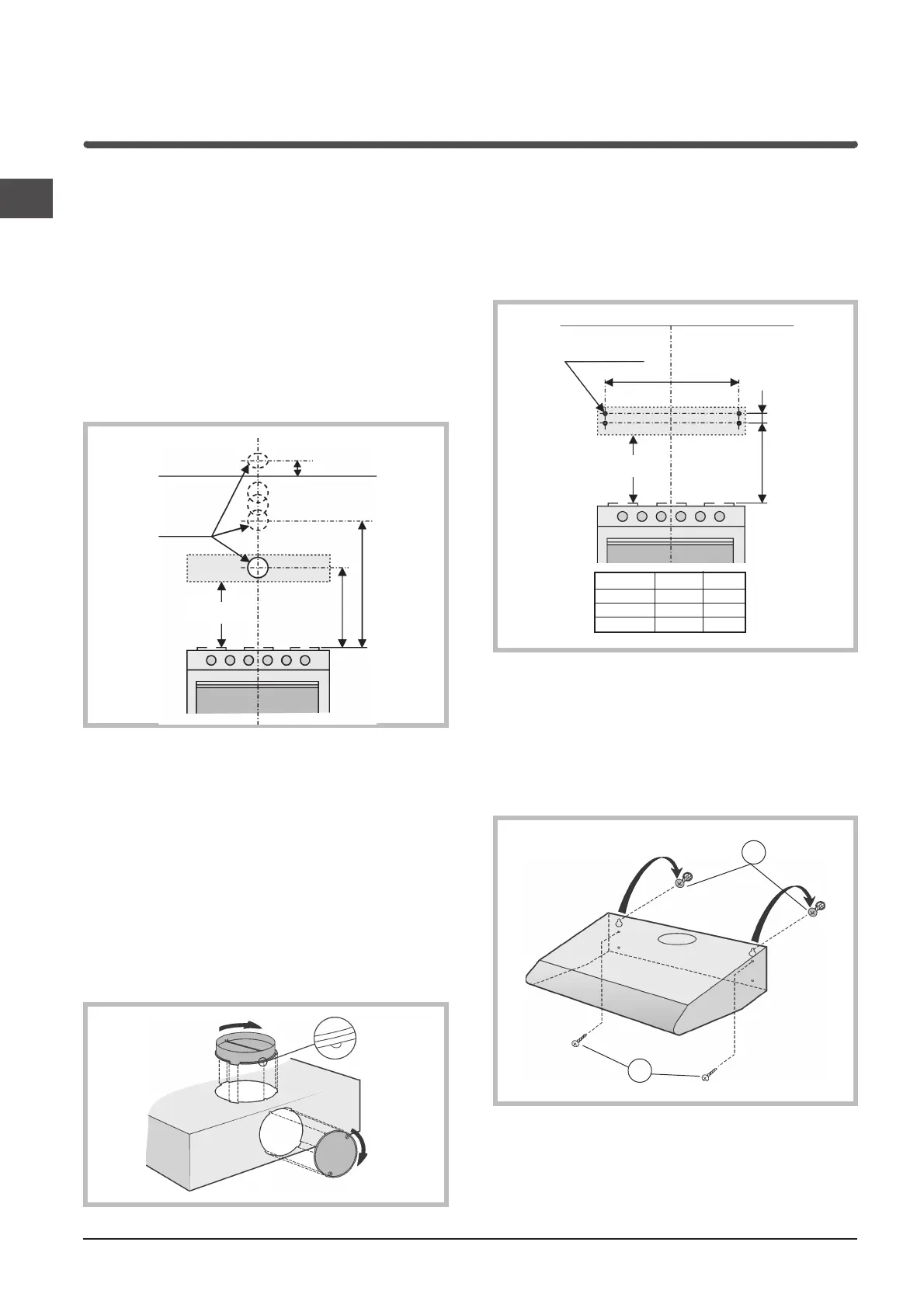

1) Bohren Sie das Loch für den Luftaustritt in die Wand
(mit einem Durchmesser von 133 mm), wozu Sie die
untenstehende Abbildung heranziehen, auf welcher
die Maße angegeben sind für die verschiedenen
Möglichkeiten.
2) Einige Modelle sind sowohl oben (B) als auch hinten
(A) mit einem Luftauslass versehen, der von einem
Blech verschlossen ist, das entfernt werden muss,
falls der Auslass verwendet werden soll. Den
Flansch (C) auf die verwendete Öffnung montieren.
Falls der hintere Luftauslass verwendet wird, den
oberen mit dem Deckel E verschließen, der bei
Ihrem Händler erhältlich ist.
Einige Modelle sind mit zwei Luftauslässen
versehen, einer im oberen (B) und einer im hinteren
Bereich (A), die je nach Erfordernis verwendet
werden können. Den Flansch (C) auf die
verwendete Öffnung montieren und die andere mit
dem Deckel (E) verschließen.
85
Ø133
720
min
940
min650
C
E
B
A
3) Wandbefestigung
a) Bohren Sie 4 Löcher in die Wand, wobei Sie die
auf der untenstehenden Abbildung angegebenen
Maße einhalten, und stecken Sie die Dübel in die
Löcher.
b) Nehmen Sie die 2 mitgelieferten Schrauben (G)
und stecken Sie diese in die beiden oberen
Dübel, ohne sie jedoch ganz einzuschrauben.
c) Haken Sie die Haube in die 2 Schrauben ein
und ziehen Sie die Schrauben dann vom Inneren
des Gerätes aus fest an.
d) Befestigen Sie das Gerät nun endgültig, indem
Sie die 2 Schrauben (H) einschrauben.
Ø 8mm
A
44
732
min650
=
=
MODELS A X
50cm 44cm 41cm
60cm 54cm 51cm
90cm 84cm 81cm
G
H
