19
D

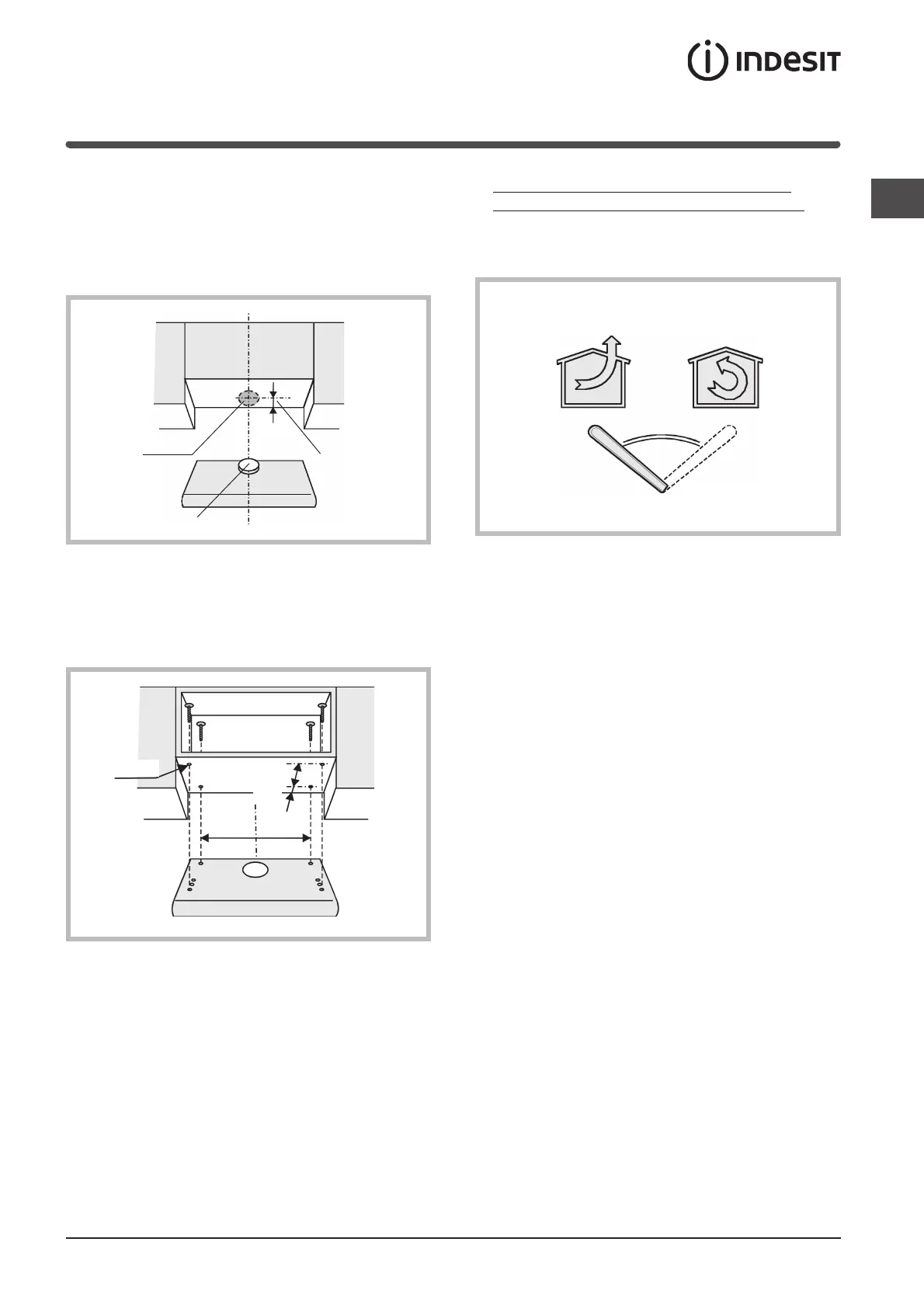

4) Befestigung unter einem Hängeschrank
a) Für die Installation mit Luftabsaugung an der
oberen Öffnung (B), bohren Sie vor dem
Befestigen in den Hängeschrank ein Loch mit
Durchmesser von 133 mm.
b) Bohren Sie 4 Löcher in den Hängeschrank,
wobei Sie die in der untenstehenden Abbildung
angegebenen Maße einhalten.
Befestigen Sie die Haube mit 4 Schrauben, die
Sie vom Inneren des Hängeschranks aus
einschrauben.
5) Schließen Sie einen Schlauch an den Flansch der
Haube an, wobei Sie eine Metallmanschette
benutzen. Der Schlauch und die Manschetten
werden nicht mitgeliefert.
Ø 133
85
B
Ø 6mm
X
34
256
=
=
6) ÜBERPRÜFEN SIE, OB DER ABLUFT- UND
UMLUFT IN DER RICHTIGEN STELLUNG IST: der
Hebel befindet sich an der Motorgruppe und muss
bei der Installation auf das Symbol (P) gestellt sein
bei der Abluftversion.
7) Führen Sie den Stromanschluss der Haube
mit dem Stromkabel durch (siehe Paragraph
“Elektroanschluss”).
P
