26
F

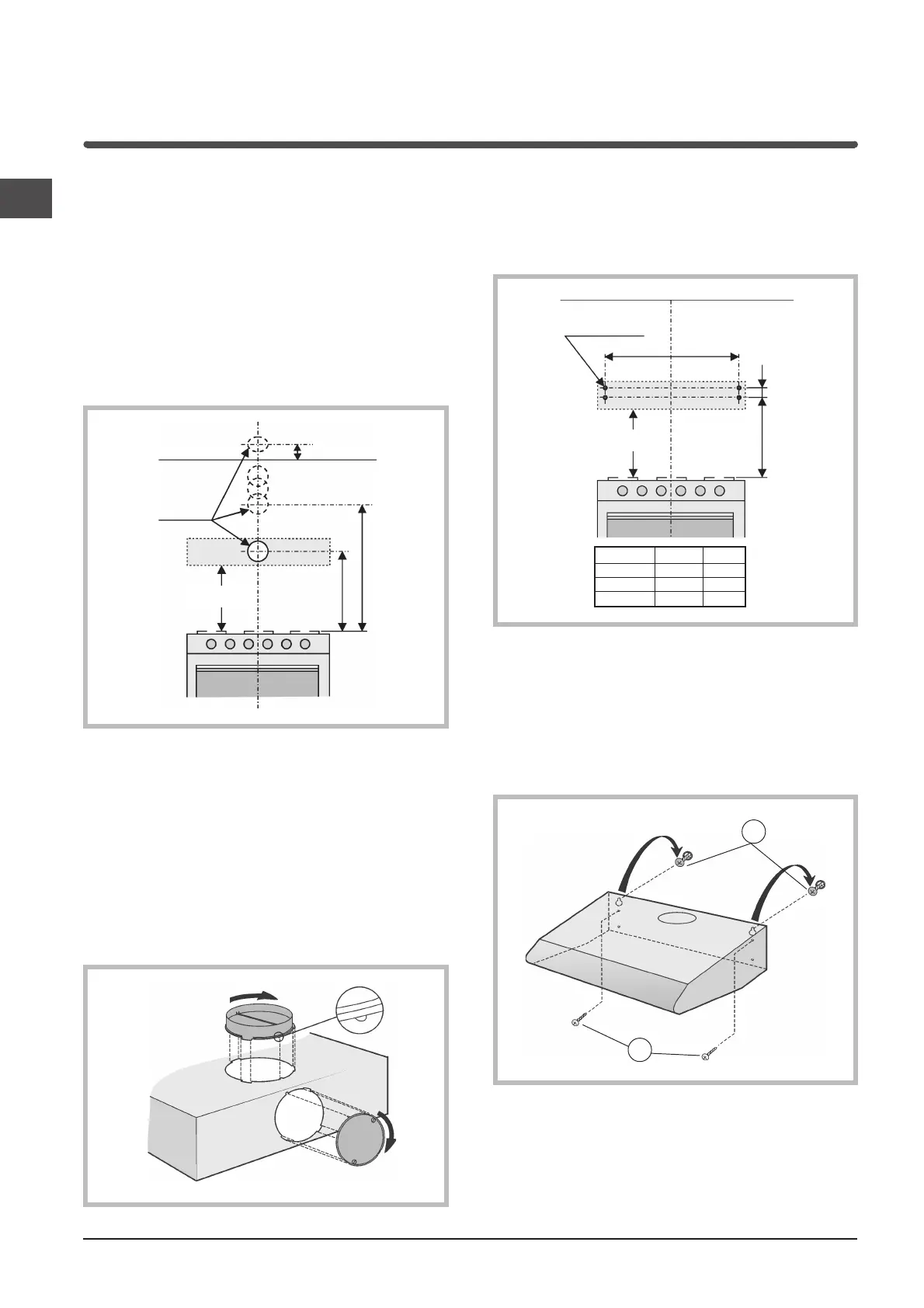

Montage
Avant de procéder aux opérations de montage, pour
pouvoir manœuvrer l’appareil plus facilement,
désinsérer la grille métallique (pour les instructions
voir paragraphe “Nettoyage des filtres à graisse” au
chapitre “Maintenance”).
1) Effectuer le trou sur le mur pour la sortie de l’air
(d’un diamètre de 133 mm), en se référant à la
Figure ci-dessous où sont indiquées les mesures
pour les différentes possibilités.
2) Certains modèles sont équipés d’une sortie
supérieure de l’air (B) et d’une arrière (A) fermée
par une tôle qui doit être déposée si vous désirez
l’utiliser; il faut monter la bride (C) sur l’ouverture
utilisée; si vous utilisez la sortie arrière, il faut
fermer la sortie supérieure à l’aide du bouchon E, à
demander à votre revendeur.
Certains modèles sont équipés de deux sorties
d’air, une dans la partie supérieure (B) et l’autre sur
l’arrière (A), pouvant être utilisées selon vos
exigences ; il faut monter la bride (C) sur l’ouverture
utilisée et fermer l’autre à l’aide du bouchon (E).
85
Ø133
720
min
940
min650
C
E
B
A
3) Fixation sur mur
a) Effectuer 4 trous sur le mur, en respectant les
mesures indiquées ci-dessous et insérer les
tasseaux.
b) Prendre 2 des vis fournies (G), et les enfiler
dans les tasseaux situés plus haut, sans les
visser complètement.
c) Accrocher la hotte aux 2 vis et, en opérant de
l’intérieur de l’appareil, serrer les vis
complètement.
d) Procéder à la fixation définitive en insérant 2
autres vis (H).
Ø 8mm
A
44
732
min650
=
=
MODELS A X
50cm 44cm 41cm
60cm 54cm 51cm
90cm 84cm 81cm
G
H
Installation
