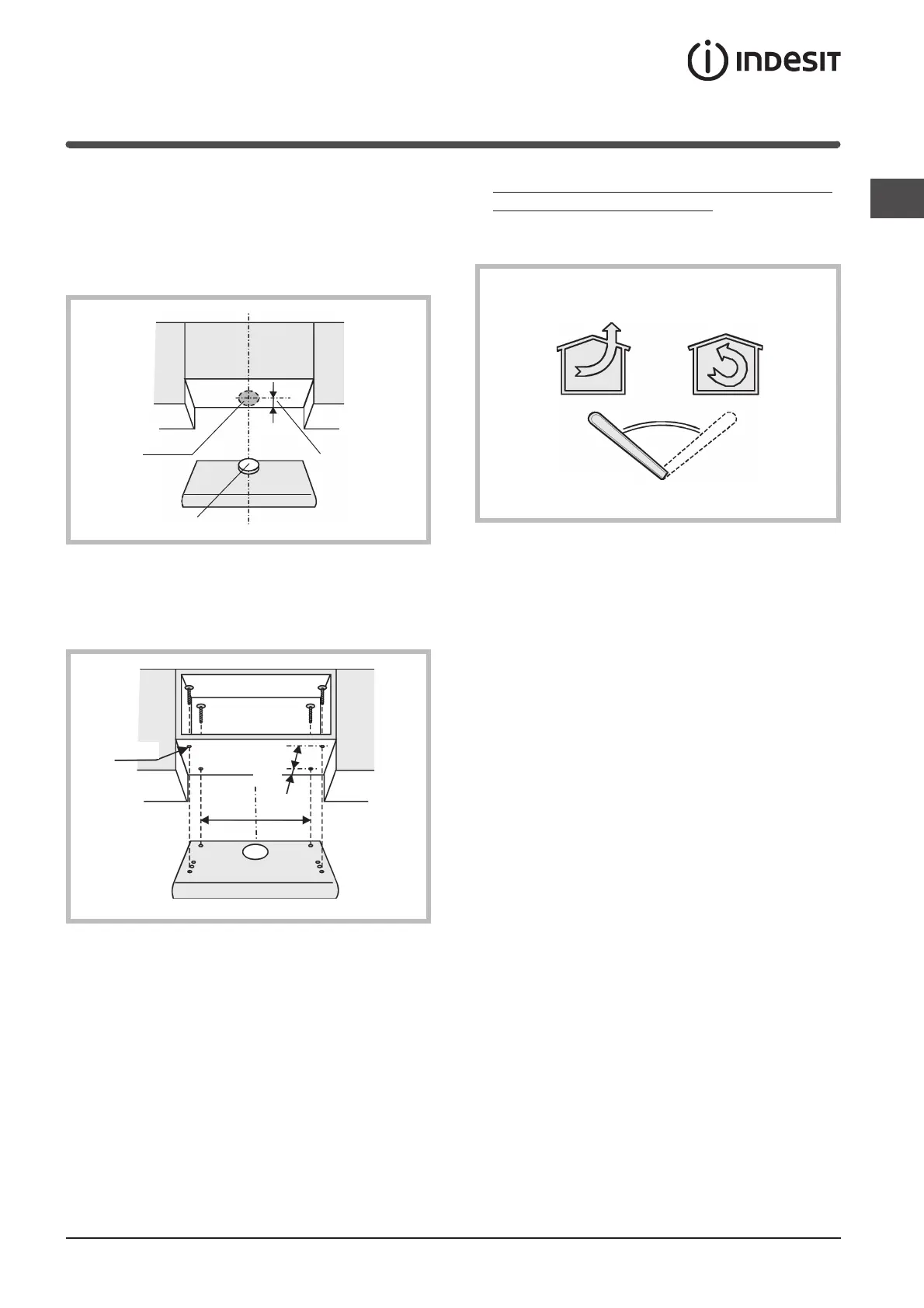

4) Fixation dessous d’élément haut
a) Pour l’installation avec l’évacuation de l’air dans
l’ouverture supérieure (B), avant la fixation, faire
un trou de 133 mm de diamètre sur l’élément
haut.
b) Effectuer 4 trous sur l’élément haut, en
respectant les mesures indiquées sur la figure ci-
dessous.
Fixer la hotte avec 4 vis en opérant de l’intérieur
de l’élément haut.
5) Relier un tube flexible à la bride de la hotte, en
utilisant une languette métallique. Le tube et les
languettes ne sont pas fournis.
Ø 133
85
B
Ø 6mm
X
34
256
==
6) VERIFIER QUE LE LEVIER ASPIRANT-FILTRANT
EST SUR LA BONNE POSITION: le levier se trouve
sur le groupe moteur, et doit être positionné sur le
symbole (P) pour l’installation en version aspirante.
7) Effectuer le branchement électrique de la hotte au
moyen du câble d’alimentation (référence
paragraphe “Branchement électrique”).
P
