34
85
Ø133
720
min
940
min650

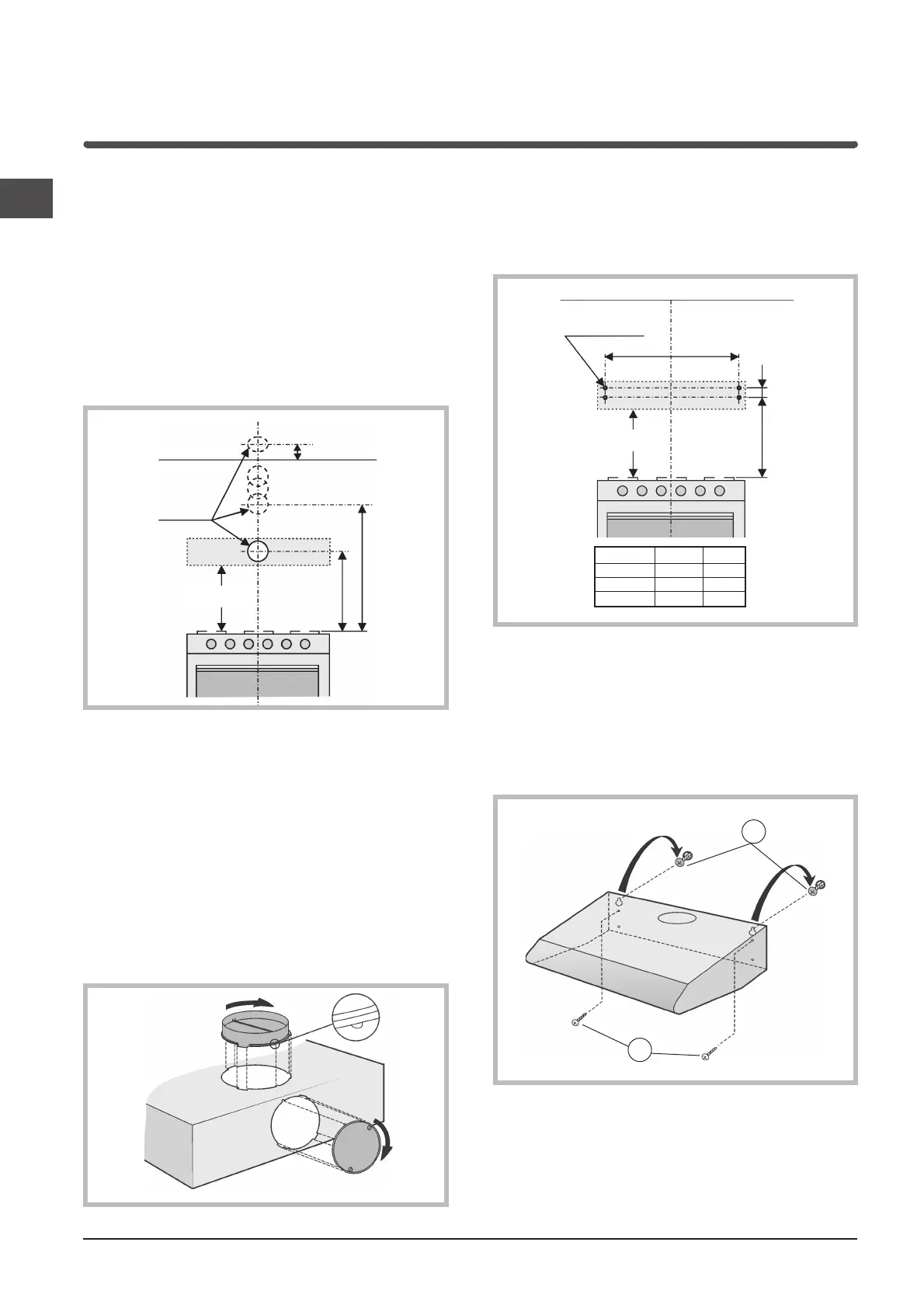

Instalación
E
Montaje
Antes de efectuar las operaciones de montaje, para
una más fácil maniobrabilidad del aparato quitar la
rejilla metálica (para las instrucciones véase el párrafo
"Limpieza de los filtros antigrasa" en el capítulo
"Mantenimiento").
1) Efectuar el orificio en la pared para la salida del aire
(de 133 mm de diámetro), tomando como referencia
la Figura de abajo donde se indican las medidas
para las distintas posibilidades.
2) Algunos modelos presentan una salida de aire
superior (B) y una posterior (A) cerrada con una
chapa que tiene que removerse en caso de
necesidad. En ese caso proceder de la siguiente
manera: montar la brida (C) en la abertura que se
va a utilizar; si se utiliza la salida posterior, cerrar la
superior con una tapa E que hay que pedir al
revendedor.
Algunos modelos cuentan con 2 salidas de aire:
una en la parte superior (B) y otra en la parte
posterior (A), que se pueden utilizar según las
exigencias. Para ello, montar la brida (C) en la
abertura que se va a utilizar y cerrar la otra con la
tapa (E).
C
E
B
A
3) Fijación a la pared
a) Efectuar 4 orificios en la pared, respetando las
medidas indicadas en la figura de abajo e
introducir los tarugos.
b) Tomar 2 de los tornillos en dotación (G) e
introducirlos en los tarugos ubicados más arriba,
sin enroscarlos totalmente.
c) Enganchar la campana a los 2 tornillos y ope-
rando en el interior del aparato, apretar los 2
tornillos totalmente.
d) Efectuar la fijación definitiva introduciendo los
otros 2 tornillos (H).
Ø 8mm
A
44
732
min650
=
=
MODELS A X
50cm 44cm 41cm
60cm 54cm 51cm
90cm 84cm 81cm
G
H
