35
E

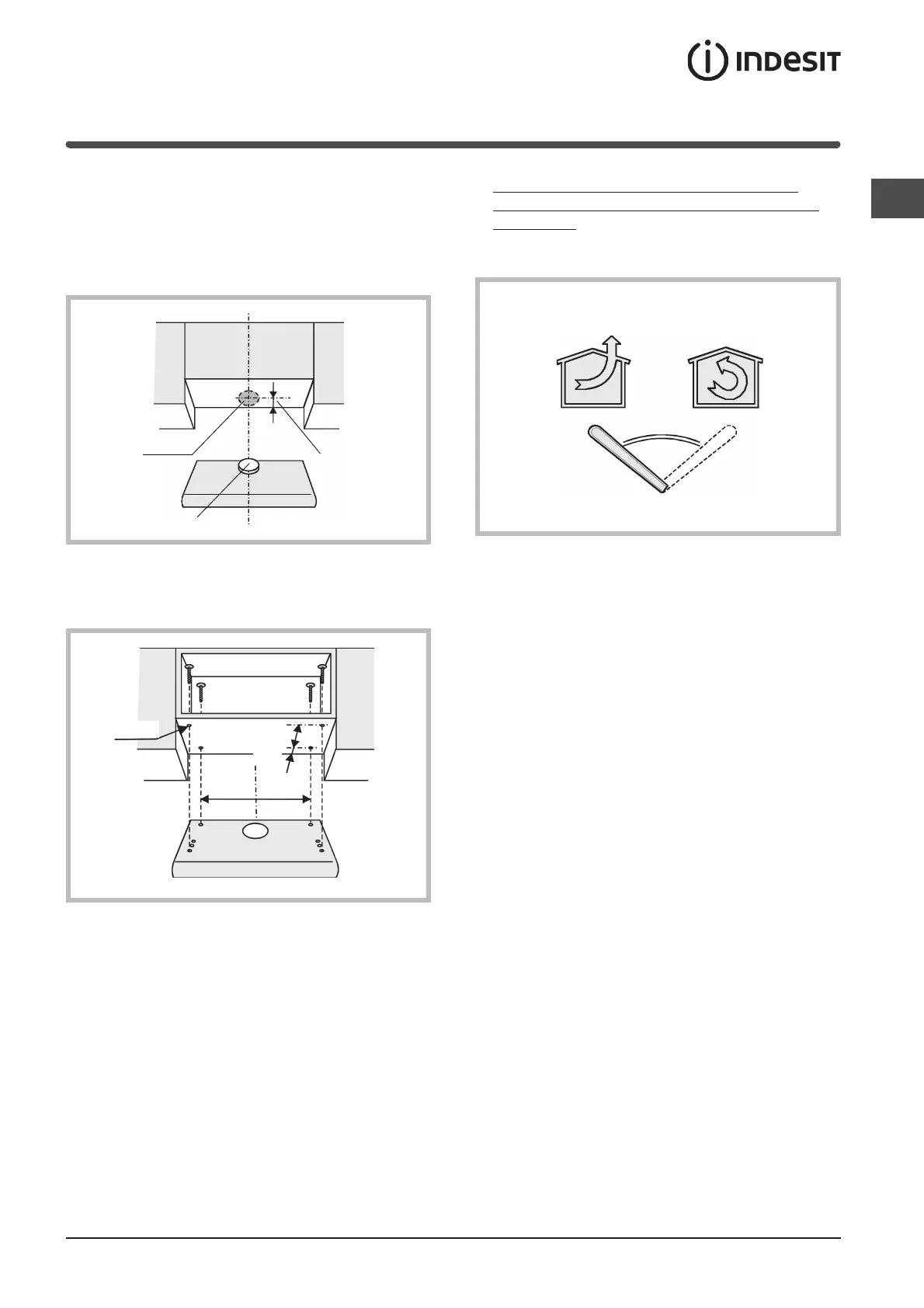

4) Fijación bajo colgante
a) Para la instalación con evacuación del aire en la
apertura superior (B), antes de la fijación
efectuar en el colgante un orificio de
133 mm de diámetro.
b) Efectuar 4 orificios en el colgante, respetando
las medidas indicadas en la figura de abajo.
Fijar la campana con 4 tornillos operando desde
el interior del colgante.
5) Conectar un tubo flexible a la brida de la campana,
utilizando una abrazadera metálica. No se
suministran ni el tubo ni las abrazaderas.
Ø 133
85
B
Ø 6mm
X
34
256
=
=
6) VERIFICAR QUE LA PALANCA ASPIRANTE-
FILTRANTE SE ENCUENTRE EN LA POSICIÓN
CORRECTA: la palanca se encuentra en el grupo
motor y debe posicionarse en el símbolo (P) para la
instalación en versión aspirante.
7) Efectuar la conexión eléctrica de la campana
mediante el cable de alimentación (referencia
párrafo “Conexión eléctrica”).
P
