Instalação
P

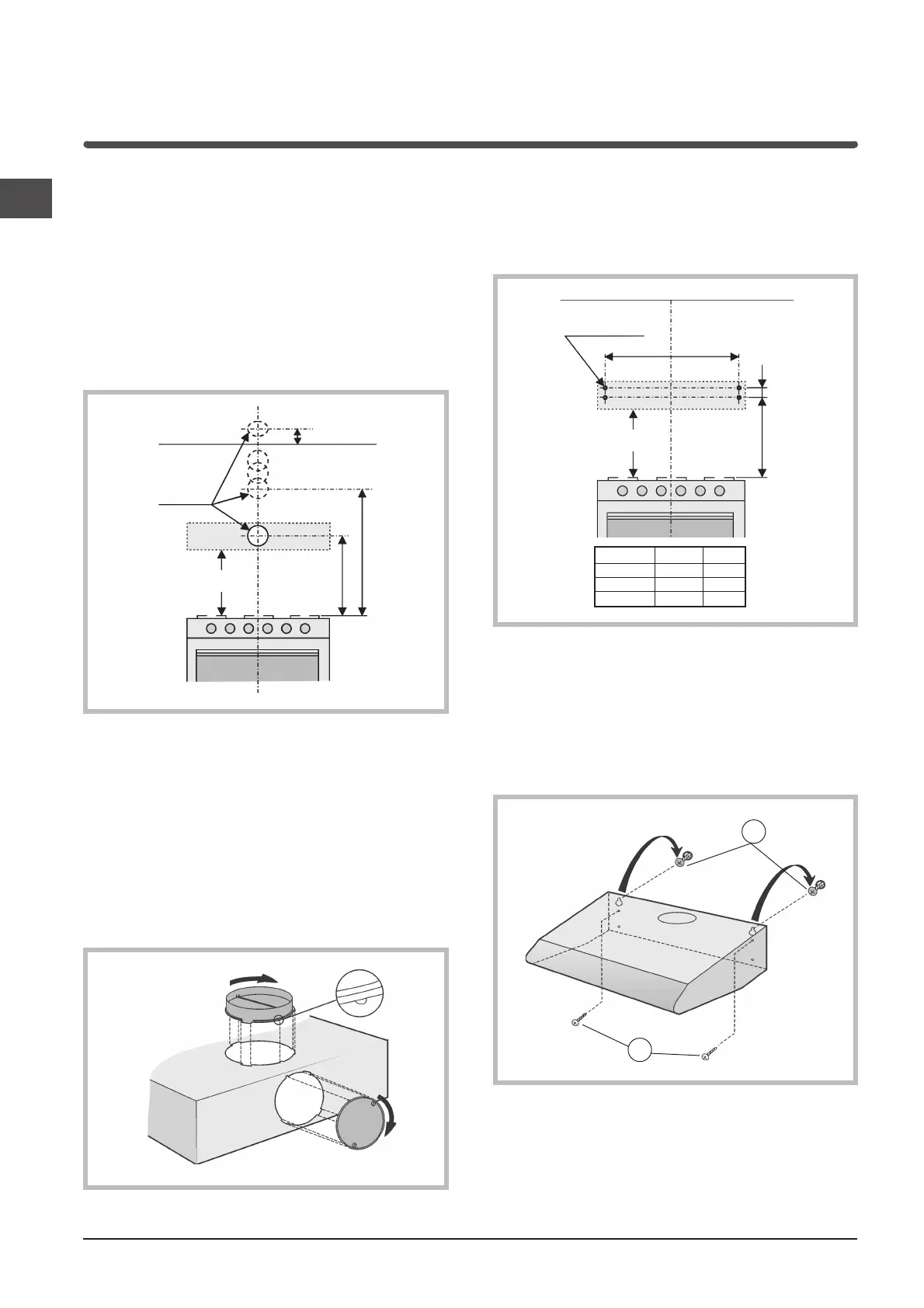

Montagem
Antes de proceder às operações de montagem, para
manobrar melhor o aparelho, retirar a grelha metálica
(para as instruções ver parágrafo “Limpeza dos filtros
anti-gordura” no capítulo “Manutenção”)
1) Efectuar um furo na parede para a saída do ar (de
133 mm de diâmetro) seguindo a Figura abaixo
apresentada onde são indicadas as medidas para
as várias possibilidades.
2) Alguns modelos possuem uma saída superior do ar
(B) e uma posterior (A) fechada por uma chapa que,
caso queiram utilizar a saída, deverá ser removida;
montar a flange (C) na abertura utilizada; se
utilizarem a saída posterior, fechar a saída superior
com a tampa E que devem solicitar ao vosso
revendedor.
Alguns modelos possuem 2 saídas do ar, uma na
parte superior (B) e uma na parte posterior (A),
utilizáveis de acordo com as vossas exigências;
montar a flange (C) na abertura utilizada e fechar a
outra com a tampa (E).
85
Ø133
720
min
940
min650
C
E
B
A
3) Fixação à parede
a) Fazer 4 furos na parede, respeitando as
medidas na figura abaixo apresentada e inserir
as buchas.
b) Pegar em 2 dos parafusos em dotação (G) e
enfiá-los nas buchas colocadas mais alto, sem
aparafusá-las completamente.
c) Prender o exaustor nos dois parafusos, operan-
do a partir do interior do aparelho eaparafusar
completamente.
d) Proceder à fixação definitiva inserindo os outros
dois parafusos (H).
Ø 8mm
A
44
732
min650
=
=
MODELS A X
50cm 44cm 41cm
60cm 54cm 51cm
90cm 84cm 81cm
G
H
