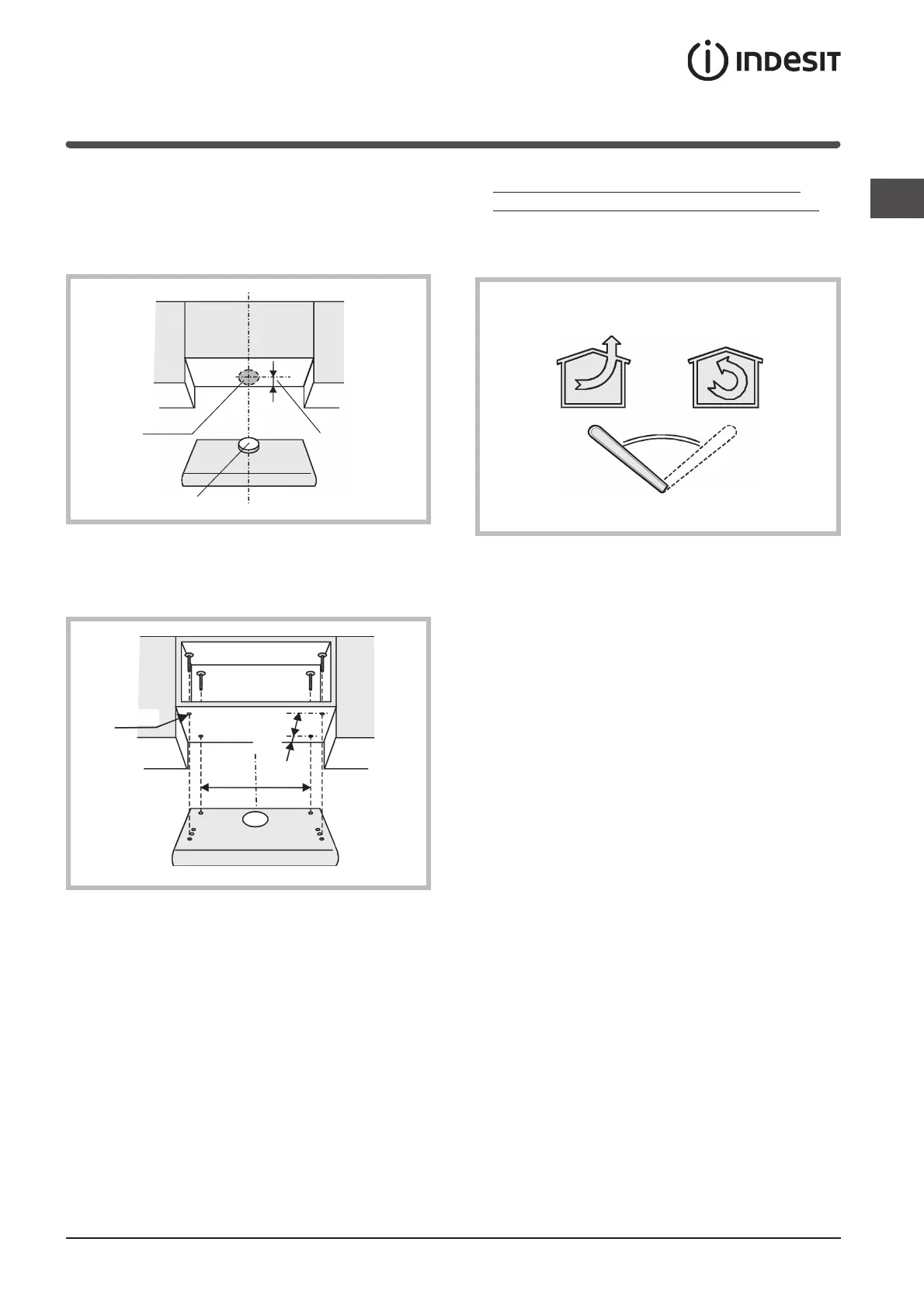

4) Fixação a um pênsil
a) Para a instalação com evacuação do ar na
abertura superior (B), antes da fixação fazer no
pênsil um buraco de 133 mm de diâmetro.
a) Efectuar 4 furos no pênsil respeitando as
medidas indicadas na figura abaixo apresentada.
Fixar o exaustor com 4 parafusos operando do
interior do pênsil.
5) Ligar um tubo flexível à flange do exaustor com
uma braçadeira metálica. Tubo e braçadeira
metálica não são em dotação.
Ø 133
85
B
Ø 6mm
X
34
256
=
=
6) VERIFICAR QUE A ALAVANCA ASPIRANTE-
FILTRANTE ESTEJA NA POSIÇÃO CORRECTA:
a alavanca encontra-se no grupo do motor e deve
estar posicionada no símbolo (P) para a instalação
na versão aspirante.
7) Efectuar a ligação eléctrica do exaustor através
do cabo de alimentação (seguir parágrafo “Ligação
eléctrica”).
