Instruções para a instalação e a utilização
Montagem das peças na
fachada da máquina
- Montar os suportes das
dobradiças na fachada,
posicionando o furo indicado
por uma seta na fig. 1 para den-
tro da fachada, utilizar os
parafusos do tipo C.
- Montar o batente do imã do lado
oposto acima, utilizar os dois
parafusos do tipo B.
- Coloque o calço indicado na
fig. 4/B entre a fachada da
máquina e o batente de íman.
Utilização do molde para os
furos
- Para traçar as posições dos
furos no lado esquerdo do painel,
alinhar o gabarito ao lado
superior e esquerdo do painel
fazendo referência às linhas
traçadas nas extremidades.
- Para traçar as posições dos
furos no lado direito do painel,
alinhar o gabarito ao lado
superior e direito do painel.
- Com uma broca de dimensões
adequadas realizar as quatro
sedes que deverão alojar as
duas dobradiças, a peça de
borracha e o imã.
Montagem das peças no
painel de madeira (Portinhola
do móvel)
- Inserir as dobradiças nos seus
lugares predispostos (a parte
móvel da dobradiça deve
encontrar-se para fora do painel)
e fixá-las com 4 parafusos do tipo
A.
- Inserir o imã no seu alojamento
no alto da parte oposta às
dobradiças e fixá-lo com dois
parafusos do tipo B.
- Inserir a peça de borracha no
alojamento de baixo.
O painel agora está pronto para
ser montado na máquina.
Montagem do painel na
máquina
Inserir o lacete da dobradiça
indicado com a seta na fig. 2 no
alojamento do suporte da
dobradiça, empurrar o painel na
direcção da fachada da máquina
de lavar roupa e fixar as duas
dobradiças com os dois
parafusos do tipo D.
Fixação da guia do rodapé
Se a máquina for instalada numa
extremidade dos armários
embutidos da cozinha, montar
uma ou ambas guias de encaixe
para o rodapé como indicado na
fig. 8, para regular a profundidade
em função da posição do rodapé
e, se for necessário, fixá-lo às
mesmas (fig. 9).
Para montar a guia do rodapé,
realize as seguintes operações
(fig. 8):

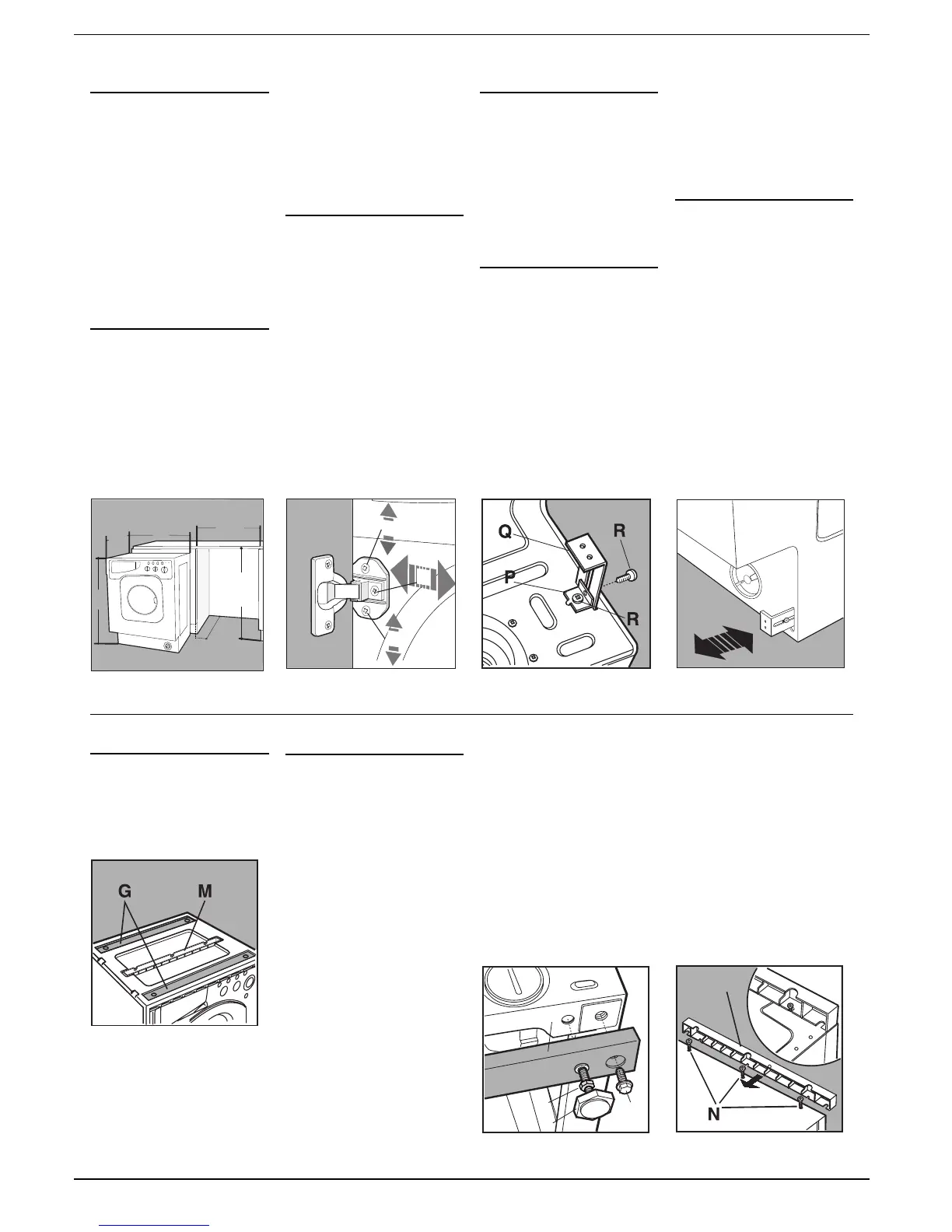

Fig. 6 Fig. 7 Fig. 9
D
C
C
Regulação da altura da
máquina
A altura da máquina pode ser
regulada (desde 815 mm. até
835 mm.) mediante os 4 pés.
Se desejar levá-la a uma altura
superior à acima indicada, para
chegar até a 870 mm., será
necessário utilizar os seguintes
acessórios:
- as 2 travessas (G)
- os 4 pés (H)
- os 4 parafusos (I)
- as 4 porcas (L)
portanto realize as seguintes
operações (fig. 11):
tire os 4 pés originais, posicione
uma travessa G na parte
dianteira da máquina, prenda-a
mediante os parafusos I
(atarraxe-os nos furos onde
estavam montados os pés
originais) e, em seguida,
coloque os novos pés H.
Repita a mesma operação na
parte traseira da máquina.
Neste ponto se regular os pés
H, a máquina poderá ser
abaixada ou levantada entre 835
mm. e 870 mm.
Quando chegar à altura
desejada, prenda as porcas L
na travessa G.
Fig. 11
L
I
H
G
Para regular a máquina em uma
altura entre 870 mm. e 900 mm.
é necessário montar a ripa M e
regular os pés H para chegar à
altura desejada.
Para colocar a ripa realize as
seguintes operações:
desaperte os três parafusos N
situados na parte dianteira da
tampa Top, coloque a ripa M da
maneira indicada na fig. 12 e,
em seguida, aperte os
parafusos N.
Acessórios fornecidos para a
regulação da altura
Alojados na tampa de poliestireno
(fig. 10) encontram-se:
2 travessas (G),
1 ripa (M)
dentro do cesto encontram-se:
4 pés adicionais (H),
4 parafusos (I),
4 parafusos (R),
4 porcas (L),
2 guias de rodapé (Q)
Prenda o esquadro P mediante
o parafuso R, enfie a guia do
rodapé Q no respectivo ilhó e,
depois de colocada no lugar
desejado, prenda-a na esquadra
P mediante o parafuso R.
Inserimento da máquina nos
móveis
- Empurrar a máquina na
abertura, alinhá-la aos outros
móveis (fig. 6).
- Mediante os pezinhos de
regulação, colocar a máquina na
altura desejada.
- Regular a posição do painel de
madeira nos sentidos vertical e
horizontal, mediante os parafusos
C e D, como indicado na fig. 7.
Importante: feche a parte inferior
do painel frontal, com o rodapé
encostado no soalho.
Fig. 10
Fig. 12
Fig. 8
M
570
min
815
540
595
820 ÷ 900
600 min
29
