Instrucciones para la instalación y el uso
Aplicación del panel de
madera en la puerta e
introducción de la máquina en
los muebles:
En el caso en que, después del
montaje del panel de madera,
sea necesario trasladar la
máquina para su instalación
final, aconsejamos dejarla en
su embalaje original. Debido a
ello, el embalaje ha sido
realizado en modo tal que
permita el montaje del panel de
madera en la máquina sin
desembalar completamente el
producto (ver las figuras
siguientes).
El panel de madera que cubre
la parte delantera debe ser de
un espesor mayor de 18 mm y
puede ser embisagrado ya sea
a la derecha o a la izquierda.
Por motivos de practicidad en
el uso de la máquina, se
aconseja el mismo sentido de
apertura de la portilla, o sea con
las bisagras aplicadas a la
izquierda.

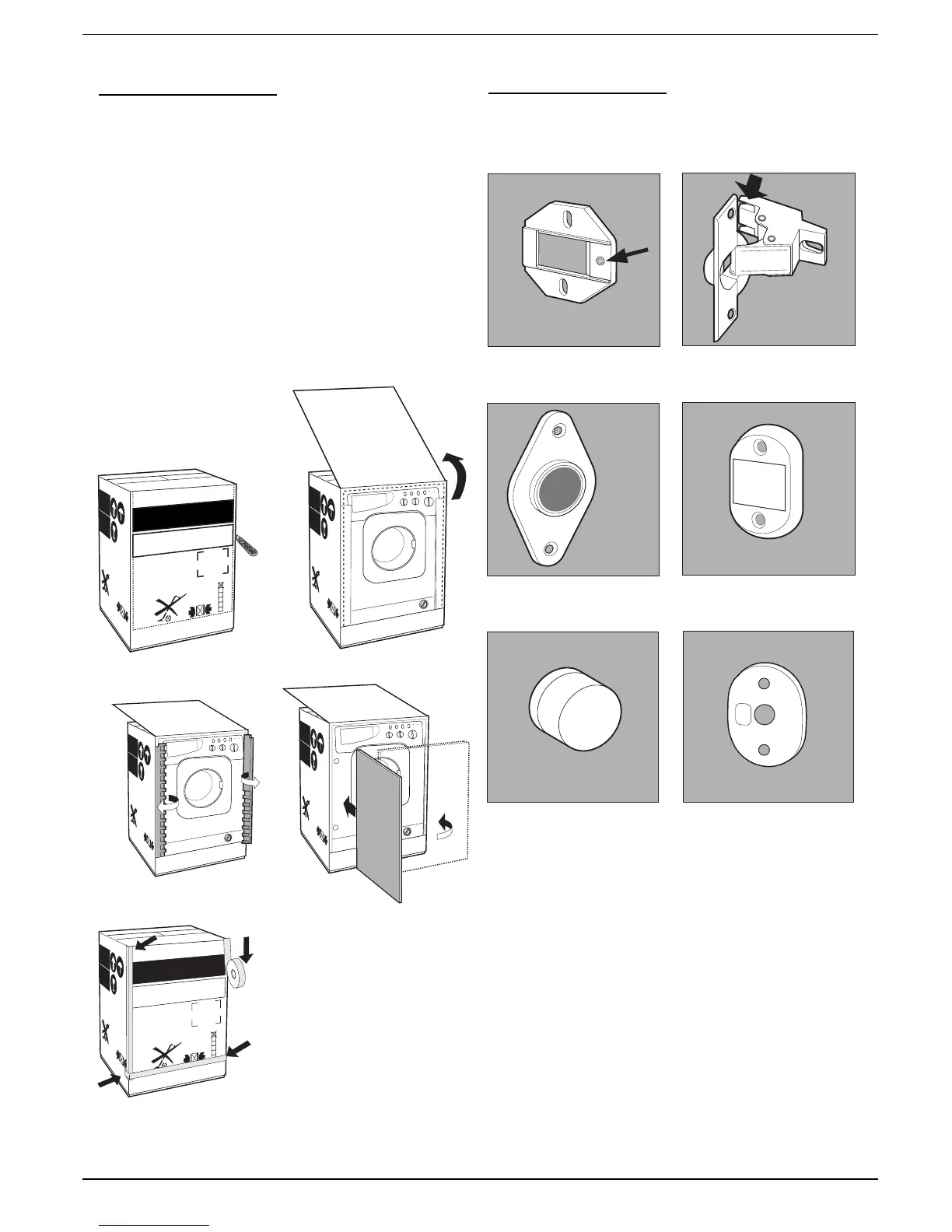

Accesorios montaje puerta
(Fig. 1-2-3-4-5)
- n° 6 tornillos de autoenroscado
l = 13 mm “tipo A”.
- n° 2 tornillos métricos de
cabeza avellanada l = 25 mm
“tipo B”; para la fijación, al
mueble, del imán de atracción.
- n° 4 tornillos métricos l = 15
mm “tipo C”; para el montaje
de los portabisagra en el
mueble.
- n° 4 tornillos métricos l = 7
mm “tipo D”; para el montaje
de las bisagras en los
portabisagra.
Fig. 1
Fig. 2
Fig. 3
Fig. 4
Fig. 5
N° 2 Bisagra
N° 1 Imán
N° 1 Imán de atracción
N° 1 Taco de goma
N° 2 Portabisagra
Instrucciones para el instalador
A
B
C
D
E
1
2
3
4
5
6
lavabiancheria
washing machine
machine laver
waschmaschine
Lato porta
Door side
Cote porte
Tur seite
1
2
3
4
5
6
lavabiancheria
washing machine
machine laver
waschmaschine
Lato porta
Door side
Cote porte
Tur seite
Fig. 4/B
N° 1 Distanciador
