AVERTISSEMENTS SPECIFIQUES AUX MEULEUSES
• Toujours choisir une pince adaptée à la dimension de
la queue de l’accessoire.
• La queue de l’outil doit toujours être insérée dans la
pince sur au moins 10 mm. Serrer fermement l’écrou
de pince pour éviter tout desserrage de l’accessoire
pendant l’emploi de la meuleuse. Vérifier le serrage de
l’écrou de pince avant de mettre la meuleuse en
marche. Ne jamais oublier que la vitesse admissible
d’une meule sur tige doit être réduite lorsque la
longueur de la tige entre le bout de la pince et la meule
(porte–à–faux) est augmentée.
ATTENTION:Une mauvaise combinaison de roue d’affûtage, de protection de roue et de vitesse de l’outil peut provoquer un
accident corporel. Les combinaisons correctes sont spécifiées ci–dessous:
Référence de la
protection
Type de roue Diamètre de roue
mm (po.)
Epaisseru maximale
de roue
mm (po.)
Vitesse maximale
(t/min)
LE2–931 1 3 (76) 1/2 (12,7) 20 500
MISE EN SERVICE DE L’OUTIL
LUBRIFICATION
Ingersoll–Rand No. 10 Ingersoll–Rand No. 68
Ingersoll–Rand No. 50
Utiliser toujours un lubrificateur avec ces outils. Nous
recommandons l’emploi du filtre–régulateur–lubrificateur
suivant :
International – N
o
. C28–C4–FKG0
Toutes les deux heures de fonctionnement, si un
lubrificateur de ligne n’est pas utilisé, injecter 1/2 à 1 cm
3
d’huile Ingersoll–Rand No. 10 dans le raccord d’admission.
AVERTISSEMENT
Ne pas marquer les codes d’identification client sur les
surfaces non métalliques de cet outil. De telles actions
pourraient affecter les performances de l’outil.

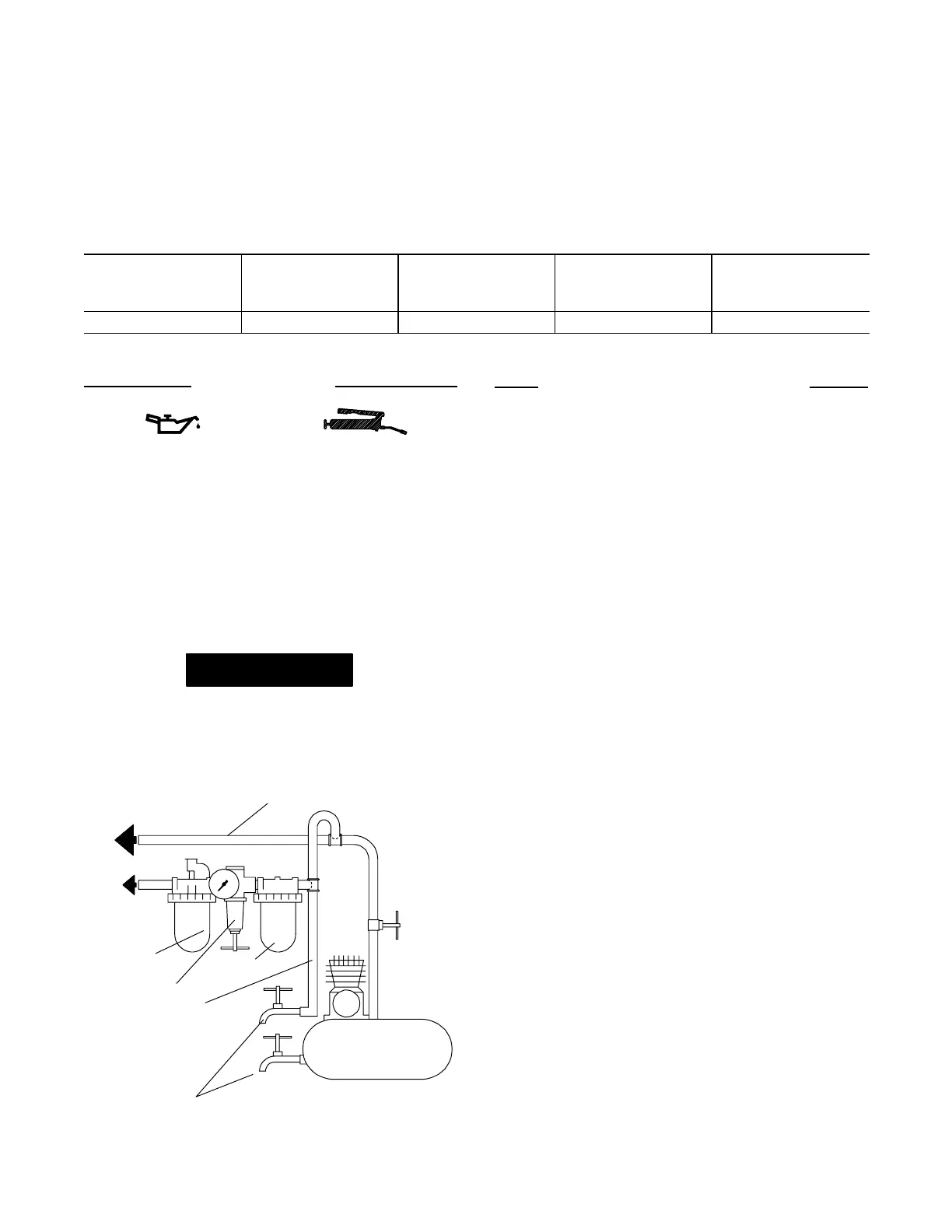

TUYAUTERIE PRINCIPALE AU
MOINS 3 FOIS LA DIMENSION DE
L’ADMISSION D’AIR DE L’OUTIL
VERS LE
RÉSEAU D’AIR
COMPRIMÉ
VERS
L’OUTIL
PNEU-
MATIQUE
LUBRIFICATEUR
RÉGULATEUR
FILTRE
LIGNE SECONDAIRE AU
MOINS 2 FOIS LA DIMEN-
SION DE L’ADMISSION
D’AIR DE L’OUTIL
VIDANGER
RÉGULIÈREMENT
COMPRESSEUR
(Plan TPD905–1)
MONTAGE DE L’ACCESSOIRE
DE DEFONÇAGE
Pour monter l’accessoire de défonçage TD–RK4 ou TD–RK6
sur une meuleuse TD200 ou TD250 équipée d’une pince,
procéder comme suit:
1. Empêcher la rotation du corps de pince à l’aide de la clé
de corps de pince et utiliser la clé de pince pour dévisser
et déposer l’ensemble d’écrou de pince de la meuleuse.
Déposer la pince.
2. Serrer l’outil dans un étau équipé de mordaches en cuir
ou en cuivre, broche vers le haut, et à l’aide d’une clé de
1–1/2”, dévisser et déposer l’écrou d’accouplement.
L’écrou est fileté à gauche, et doit être tourné dans le sens
des aiguilles d’une montre pour le déposer.
3. Déposer l’entretoise d’accouplement et monter
l’entretoise de l’accessoire de défonçage.
4. Visser l’écrou d’accouplement sur le corps et le serrer à
un couple de 27 à 34 Nm. L’écrou est fileté à gauche, et
doit être tourné dans le sens contraire des aiguilles d’une
montre pour le serrer.
5. Insérer la pince dans le corps de pince et visser à la main
l’écrou de pince sur le corps de pince. Monter une fraise
dans la pince et serrer l’écrou de pince.
6. Installer l’adaptateur de nez sur l’ensemble fraise/pince et
le visser sur l’entretoise d’accouplement. Serrer
l’adaptateur à un couple de 2,7 à 4,0 Nm. L’écrou est
fileté à gauche, donc l’adaptateur doit être tourné dans le
sens contraire des aiguilles d’une montre pour le serrer.
7. Monter la vis de verrouillage de l’adaptateur dans
l’adaptateur et la serrer à un couple de 1.,3 à 2,0 Nm.
8. Visser l’écrou de verrouillage sur l’adaptateur de nez.
9. Visser l’ensemble de nez sur l’adaptateur et ramener
l’écrou de verrouillage contre l’ensemble. Serrer l’écrou à
un couple de 19,0 à 25,8 Nm.
10. Si un guide de fraisage est utilisé, visser le guide dans
l’ensemble de nez et le serrer à un couple de 4,1 à 5,
4 Nm.
