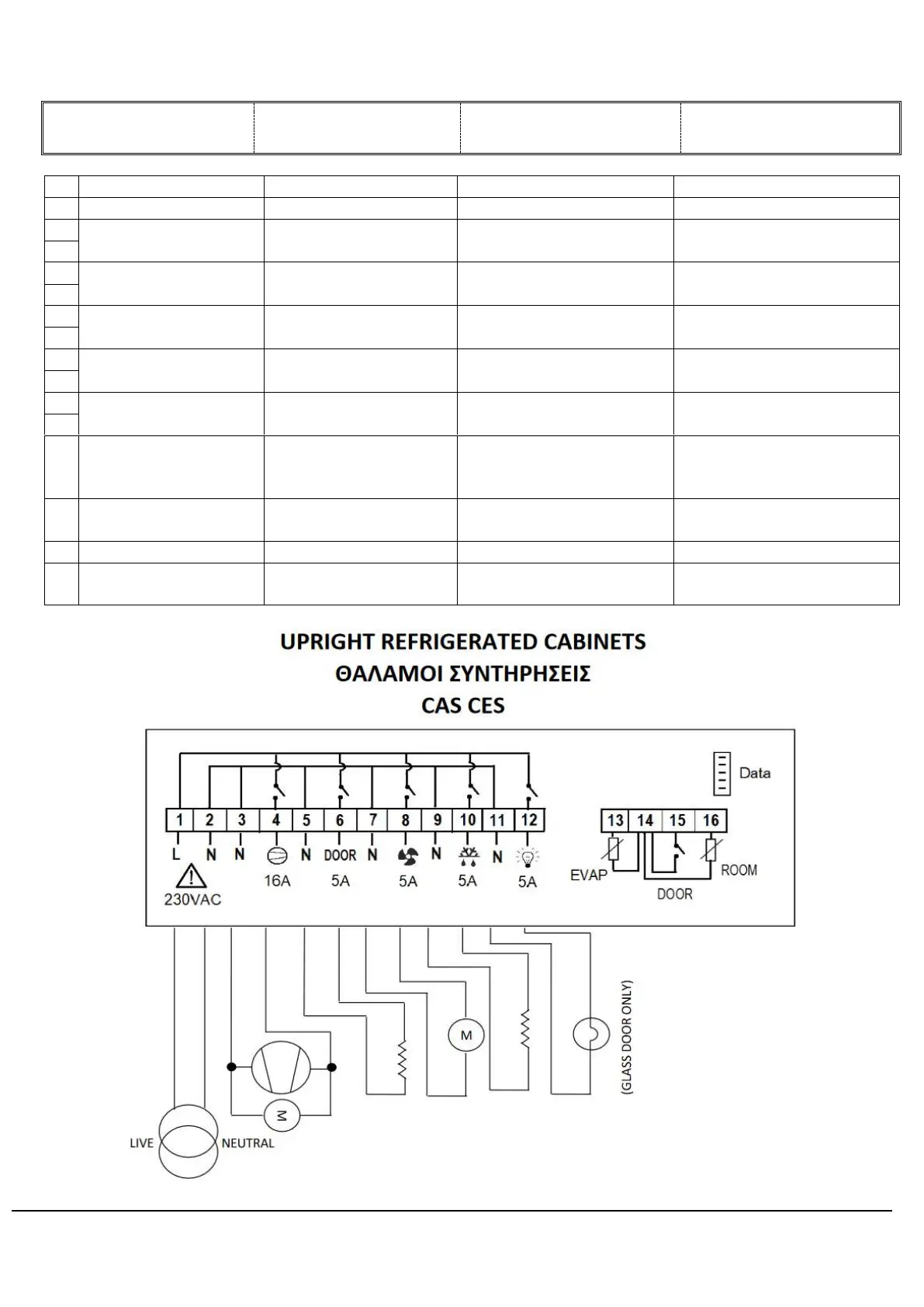

Chillers Electric
diagram
Ηλεκτρικό διάγραμμα
συντηρήσεων
Refroidisseurs Schéma
électrique
Elektrische Schaltpläne
Kühlschrank
1
LIVE
ΦΑΣΗ
PHASE
Stromführend
2
NEUTRAL
ΟΥΔΕΤΕΡΟΣ
NEUTRE
Nullleiter
3
COMPRESSOR
ΣΥΜΠΙΕΣΤΗΣ
COMPRESSEUR
Kompressor
4
5
DRAIN RESISTANCE
ΑΝΤΙΣΤΑΣΗ
ΑΠΟΧΕΤΕΥΣΗΣ
RESISTANCE AU DRAIN
DRAIN WIDERSTAND
6
7
EVAPORATOR FANS
ΑΝΕΜΙΣΤΗΡΕΣ
ΕΞΑΤΜΙΣΤΗ
VENTILATEUR DE
L’ÉVAPORATEUR
Verdampferlüftung
8
9
DEFROST
ΑΠΟΨΥΞΗ
Dégivrage
TAUWETTER
10
11
LIGHTING (ONLY FOR
GLASS DOOR)
ΦΩΤΙΣΤΙΚΟ (ΜΟΝΟ ΓΙΑ
ΚΡΥΣΤΑΛΛΙΝΗ ΠΟΡΤΑ)
LUMIERES (UNIQUEMENT
POUR PORTE DE VERRE)
BELEUCHTUNG (NUR FÜR
GLASTÜR)
12
13
EVAPORATOR PROBE
ΑΙΣΘΗΤΗΡΑΣ
ΘΕΡΜΟΚΡΑΣΙΑΣ
ΕΞΑΤΜΙΣΤΗ
CAPTEUR DE TEMPÉRATURE
DE L’EVAPORATEUR
Verdampfertemperatursensor
14
COMMON / (-) blue
cable
ΚΟΙΝΟΣ / (-) μπλε
καλώδιο
COMMUN / (-) câble bleu
COMMON / (-) blaue Kabel
15
DOOR SWITCH
ΔΙΑΚΟΠΤΗΣ ΠΟΡΤΑΣ
INTERRUPTEUR DE PORTE
DOOR SWITCH
16
ROOM TEMPERATURE
PROBE
ΑΙΣΘΗΤΗΡΑΣ
ΘΕΡΜΟΚΡΑΣΊΑΣ ΧΩΡΟΥ
CAPTEUR DE TEMPÉRATURE
DU CHAMBRE
Raumtemperaturfühler
