14
NS-19E320A13/NS-22E340A13 Televisores LED de 19" y 22" Insignia
www.insigniaproducts.com

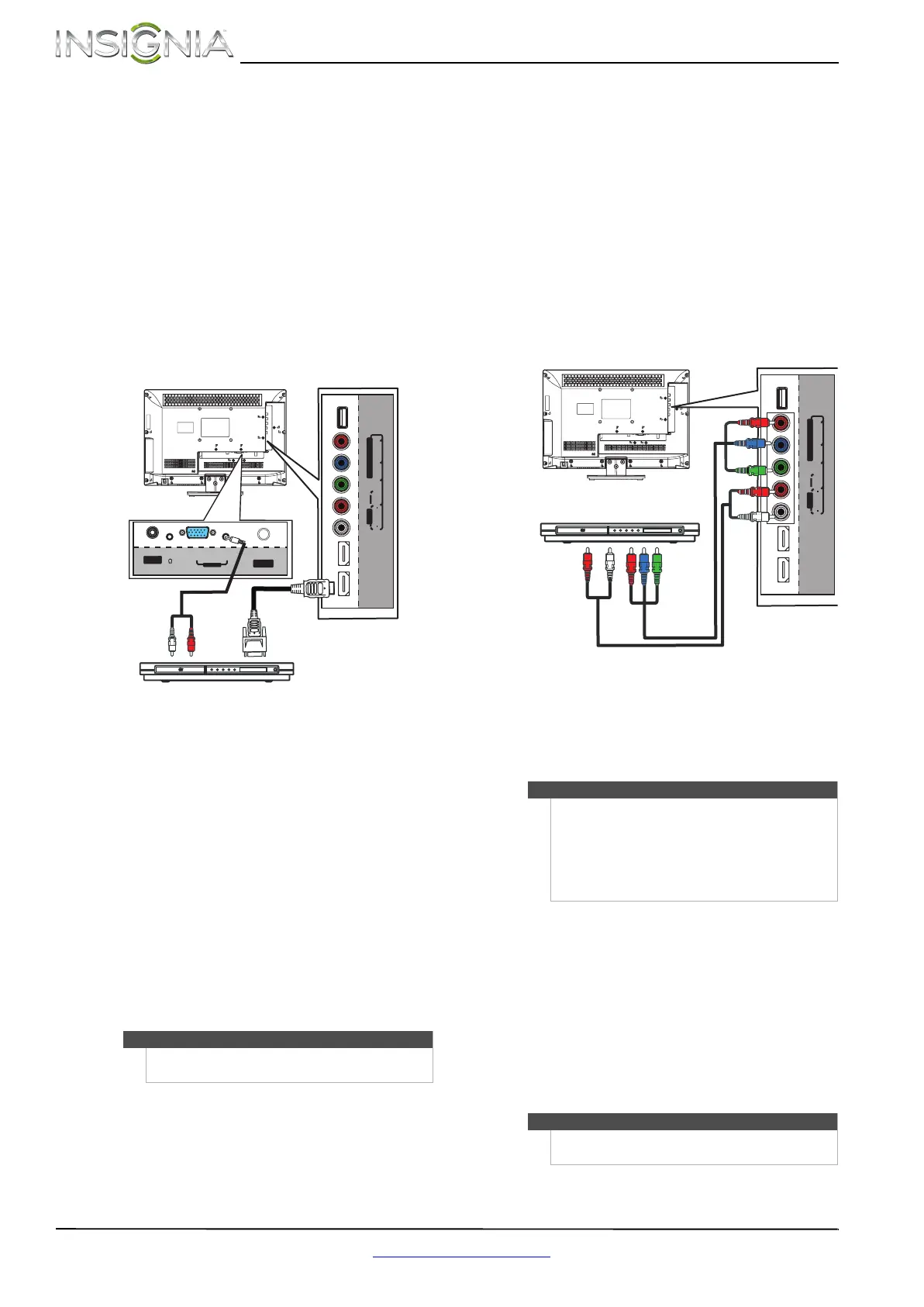

Usando DVI (igual que HDMI pero requiere una conexión
de audio)
Para conectar un reproductor de DVD o Blu-ray
usando DVI:
1 Asegúrese de que el cable de alimentación del
televisor está desconectado y el reproductor de
DVD o Blue-ray esté apagado.
2 Conecte un adaptador de HDMI a DVI (no
incluido) en un extremo de un cable de HDMI
(no incluido) y conecte el adaptador a la toma
de salida de DVI (DVI OUT) en el reproductor de
DVD o Blu-ray.
3 Conecte el otro extremo del cable a la toma
HDMI 1 (DVI) en la parte lateral de su televisor.
4 Conecte un cable de audio de 3.5 mm (no
incluido) en la toma de audio de PC/DVI
(PC/DVI AUDIO ) en la parte posterior de su
televisor y en las tomas de salida de audio
(AUDIO OUT) en el reproductor de DVD o
Blu-ray.
5 Conecte el cable de alimentación de su televisor
a un tomacorriente, y luego encienda su
televisor.
6 Encienda el reproductor de DVD o Blu-ray y
seleccione el modo de salida correcto. Para
obtener más información, refiérase a la
documentación que vino con el reproductor.
7 Presione INPUT (Entrada) para abrir la lista de
fuentes de entrada (INPUT SOURCE).
8 Presione
S o T para seleccionar HDMI 1 y
presione ENTER (Entrar).
Usando una conexión de video de componentes (mejor)
Para conectar un reproductor de DVD o Blu-ray
usando video de componentes:
1 Asegúrese de que el cable de alimentación del
televisor está desconectado y el reproductor de
DVD o Blue-ray esté apagado.
2 Conecte un cable de video de componentes (no
incluido) a las tomas de entrada de
componentes Y/Pb/Pr COMPONENT IN
Y/P
B/PR) en la parte lateral de su televisor y a las
tomas de salida de componentes (COMPONENT
OUT) en el equipo con video de componentes.
3 Conecte un cable de audio a las tomas de audio
izq. y der. (L/R AUDIO) en la parte lateral de su
televisor y a las tomas de salida de audio izq. y
der. ( L/R AUDIO OUT) en el reproductor de
DVD o Blu-ray.
4 Conecte el cable de alimentación de su televisor
a un tomacorriente, y luego encienda su
televisor.
5 Encienda el reproductor de DVD o Blu-ray y
seleccione el modo de salida correcto. Para
obtener más información, refiérase a la
documentación que vino con el reproductor.
6 Presione INPUT (Entrada) para abrir la lista de
fuentes de entrada (INPUT SOURCE).
7 Presione
S o T para seleccionar COMP/AV
(Componentes/AV) y presione ENTER (Entrar).
Nota
Puede presionar una o más veces HDMI para
seleccionar el reproductor de DVD o Blu-ray.
AUDIO
LR
VI
D
EO/
Y
P
B
P
R
U
SB
H
DMI
2
(
A
RC)
HDM
I
1
(DVI)
C
O
MP
O
NE
N
T
I
N
AV IN
PC I N
VGA
PC/DVI AUDIO
/
AUDIO O UT
DIGITAL
OUTPUT
(CO AXIAL)
ANT/
CABLE IN
Reproductor de DVD o Blu-ray
Cable de HDMI con
adaptador de HDMI a DVI
Cable de audio
Vista lateral del
televisor
Vista posterior
Notas
• Las tomas de entrada de video de componentes
(COMPONENT IN ) comparten las tomas de
audio con la toma de video de entrada de AV
(AV IN VIDEO).
• Cuando conecte el audio utilizando las tomas
de audio izq. y der. (L/RAUDIO), la salida de
audio es analógica.
Nota
También se puede presionar VIDEO para seleccionar
el reproductor de DVD o Blu-ray.
AUDIO
LR
VI
D
EO/
Y
P
B P
R
U
SB
HDMI 2
(
A
RC)
HDM
I
1
(DVI)
C
O
MP
O
NE
N
T
I
N
AV IN
Cable de video de
componentes
Cable de audio
Los cables y las tomas
normalmente tienen los
mismos colores.
Reproductor de DVD o Blu-ray
Vista lateral del
televisor
