13
Téléviseur ACL de 24 po Insignia
www.insigniaproducts.com

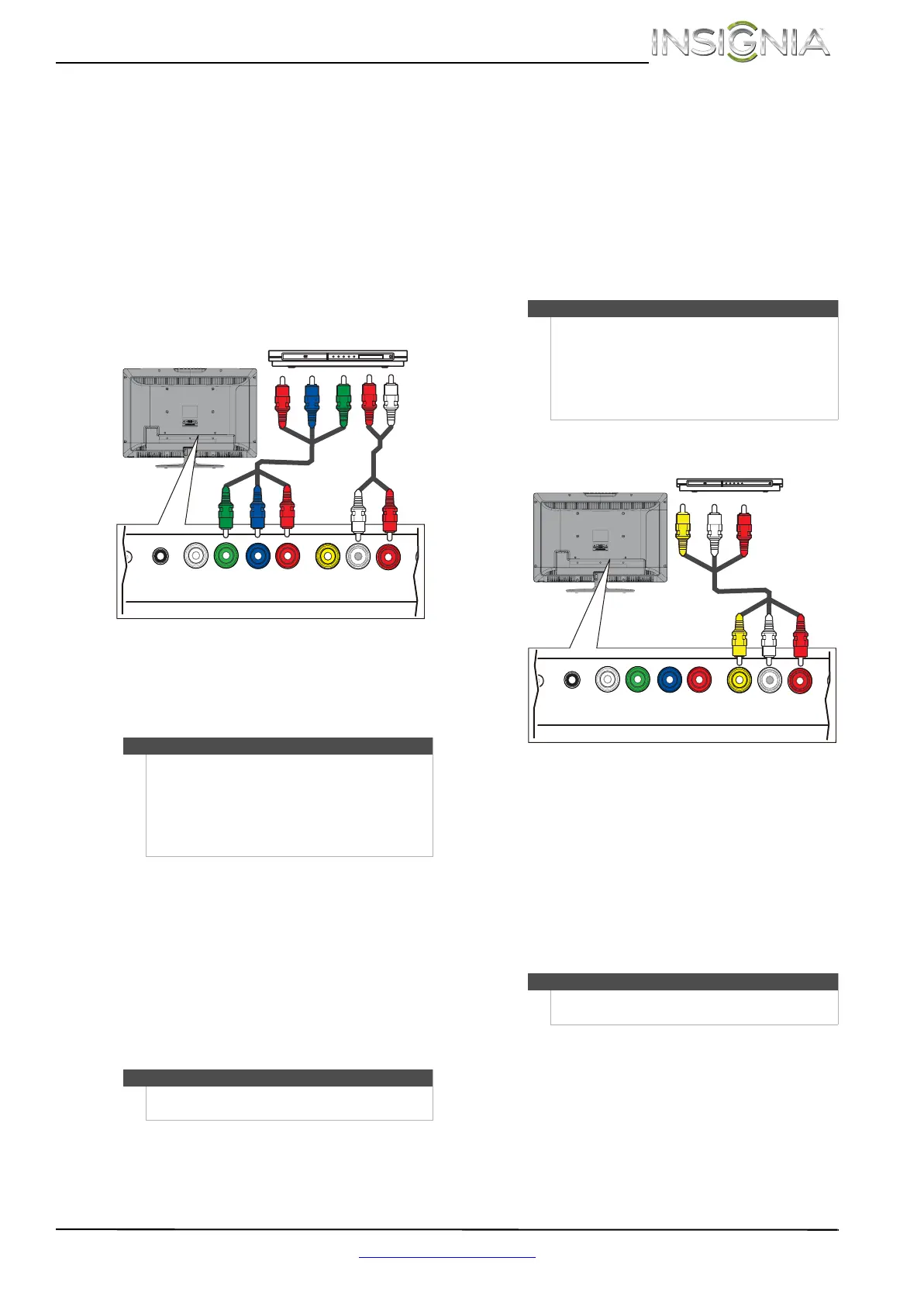

Utilisation d’un câble vidéo à composantes (meilleure)
Pour connecter un lecteur DVD ou Blu-ray en
utilisant la vidéo à composantes :
1 Vérifier que le cordon d’alimentation du
téléviseur est débranché et que le lecteur DVD
ou Blu-ray est éteint.
2 Connecter une extrémité d’un câble vidéo à
composantes (non fourni) aux prises d’entrée
composantes Y, Pb, Pr (COMPONENT IN Y, P
B et
P
R) au dos du téléviseur et l’autre extrémité aux
prises de sortie composantes (COMPONENT
OUT) du périphérique vidéo à composantes.
3 Brancher un câble audio sur les prises d'entrée
audio AV G et D (AV IN L/R AUDIO) au dos de
l'appareil et sur les prises de sortie audio G et D (
L/R AUDIO OUT) du lecteur DVD ou Blu-ray.
4 Brancher le cordon d’alimentation du téléviseur
sur une prise secteur, puis allumer le téléviseur.
5 Mettre le lecteur DVD ou Blu-ray en marche et le
régler sur le mode de sortie correct. Pour plus
d’informations, voir la documentation livrée
avec le lecteur.
6 Appuyer sur INPUT (Entrée) pour ouvrir la liste
des sources d'entrée (INPUT SOURCE).
7 Appuyer sur
ou pour sélectionner
Component (Composantes), puis sur ENTER
(Entrée).
Connexion à la prise vidéo composite (bonne)
Pour connecter un lecteur DVD ou Blu-ray en
utilisant la vidéo composite :
1 Vérifier que le cordon d’alimentation du
téléviseur est débranché et que le lecteur DVD
ou Blu-ray est éteint.
2 Connecter un câble AV (non fourni) à la prise
vidéo d’entrée AV (AV IN Video) et aux prises
audio G et D (L/R AUDIO) au dos de l'appareil et
aux prises de sortie AV (AV OUT) du lecteur DVD
ou Blu-ray.
3 Brancher le cordon d’alimentation du téléviseur
sur une prise secteur, puis allumer le téléviseur.
4 Mettre le lecteur DVD ou Blu-ray en marche et le
régler sur le mode de sortie correct. Pour plus
d’informations, voir la documentation livrée
avec le lecteur.
5 Appuyer sur INPUT (Entrée) pour ouvrir la liste
des sources d'entrée (INPUT SOURCE).
6 Appuyer sur
ou pour sélectionner AV, puis
sur ENTER (Entrée).
Remarques
• La prise vidéo d’entrée composantes
(COMPONENT IN ) partage les prises audio G et
D (AV IN L/R AUDIO) avec les prises d’entrée AV
(AV IN VIDEO).
• Lorsque l’audio est connecté aux prises audio G
et D d'entrée audio-vidéo (AV IN L/R AUDIO ), la
sortie audio est analogique.
Remarque
Il est aussi possible d’appuyer sur VIDEO pour
sélectionner le lecteur DVD ou Blu-ray.
PC / DVI
AUDIO IN
DIGITAL
OUTPUT
YP
B
P
R
VIDEO
COMPONENT IN AV IN
L - AUDIO - R
AN
Câble vidéo à
composantes
Câble audio
Les câbles présentent
souvent un codage couleur
correspondant aux prises.
Lecteur DVD ou Blu-ray
Dos du téléviseur
Remarque
• La prise vidéo d’entrée AV (AV IN VIDEO)
partage les prises audio G et D (AV IN
L/R AUDIO) avec les prises d’entrée vidéo à
composantes (COMPONENT IN video).
• Lorsque l’audio est connecté aux prises audio G
et D d'entrée audio-vidéo (AV IN L/R AUDIO ), la
sortie audio est analogique.
Remarques
Il est aussi possible d’appuyer sur VIDEO pour
sélectionner le lecteur DVD ou Blu-ray.
PC / DVI
AUDIO IN
DIGITAL
OUTPUT
YP
B
P
R
VIDEO
COMPONENT IN AV IN
L - AUDIO - R
AN
Lecteur DVD ou Blu-ray
Les câbles présentent souvent un
codage couleur correspondant aux
prises.
Câble AV
Dos du téléviseur
NS-24L120A13_12-0379_MAN_V1_FR.book Page 13 Tuesday, June 5, 2012 9:35 AM
