12
NS-46E480A13A/NS-55E480A13A Televisor LED de 46/55 pulg., 1080p
www.insigniaproducts.com

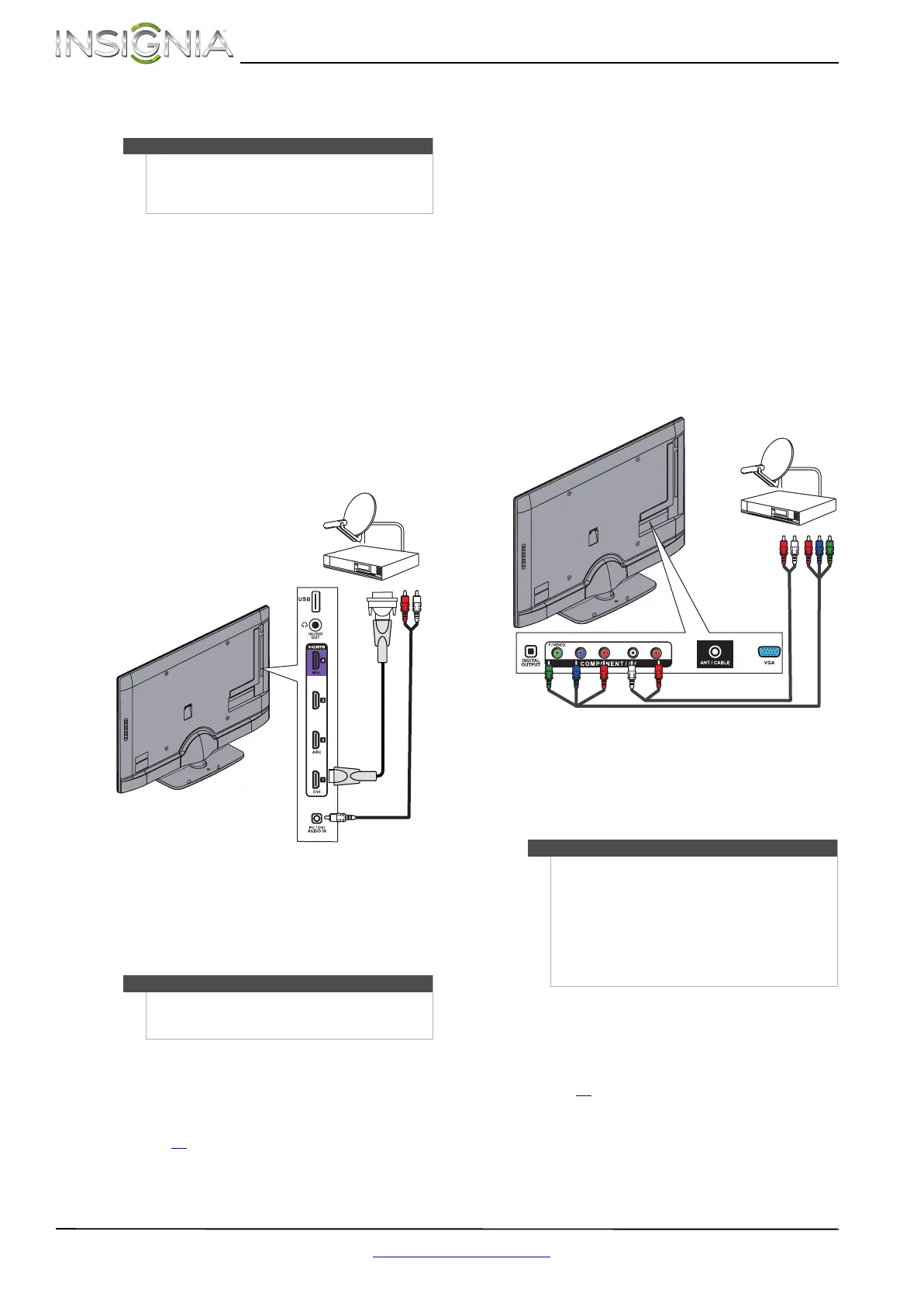

Usando DVI (igual que HDMI pero requiere una conexión
de audio)
Para conectar un decodificador de cable o
receptor de satélite usando DVI:
1 Asegúrese de que el cable de alimentación de
su televisor esté desconectado y que todos los
equipos conectados estén apagados.
2 Conecte el cable entrante de la toma de pared
de TV por cable a la toma de entrada de cable en
el decodificador de cable o receptor de satélite.
3 Conecte un adaptador de HDMI a DVI (no
incluido) en un extremo de un cable de HDMI
(no incluido) y conecte el adaptador a la toma
de salida de DVI (DVI OUT) en el decodificador
de cable o receptor de satélite.
4 Conecte el otro extremo del cable a la toma
HDMI 1/DVI en la parte lateral de su televisor.
5 Conecte un cable de audio de 3.5 mm (no
incluido) a la toma de entrada de audio de
PC/DVI (PC/DVI AUDIO IN ) en la parte lateral de
su televisor y a las tomas de salida de audio
(AUDIO OUT) en el decodificador de cable o
receptor de satélite.
6 Conecte el cable de alimentación de su televisor
a un tomacorriente, encienda su televisor, y
luego encienda el decodificador de cable o
receptor de satélite.
7 Utilice el Asistente de configuración en la
página 22
.
Usando una conexión de video de componentes (mejor)
Para conectar un decodificador de cable o
receptor de satélite usando video de
componentes:
1 Asegúrese de que el cable de alimentación de
su televisor esté desconectado y que todos los
equipos conectados estén apagados.
2 Conecte el cable entrante de la toma de pared
de TV por cable a la toma de entrada de cable en
el decodificador de cable o receptor de satélite.
3 Conecte un cable de video de componentes (no
incluido) a las tomas de video COMPONENT/AV
Y/VIDEO, P
B y PR en la parte posterior de su
televisor y a las tomas de salida de video de
componentes en el decodificador de cable o
receptor de satélite.
4 Conecte un cable de audio (no incluido) a las
tomas de audio Izq. y Der. (L y R ) en la parte
posterior de su televisor y a las tomas de salida
de audio en el decodificador de cable o receptor
de satélite.
5 Conecte el cable de alimentación de su televisor
a un tomacorriente, encienda su televisor, y
luego encienda el decodificador de cable o
receptor de satélite.
6 Utilice el Asistente de configuración en la
página 22
.
Nota
Se debe usar la toma HDMI 1/DVI para conectar un
decodificador de cable o receptor de satélite usando
DVI. Si se usa otra toma HDMI, no habrá sonido
saliendo por los altavoces del televisor.
Nota
Cuando se conecta el audio usando la toma de
entrada de audio de PC/DVI (PC/DVI AUDIO IN), la
salida de audio será analógica.
Decodificador de cable
o receptor de satélite
Cable de HDMI con adaptador de HDMI a DVI
Cable de audio de 3.5 mm
Vista lateral del televisor
Nota
•Las tomas COMPONENT/AV Y/VIDEO, PB y PR
(se usan para conectar un equipo de
componentes) comparten las tomas de audio
izq. y der. (L y R) con la toma COMPONENT/AV
Y/VIDEO (usada para conectar un equipo
compuesto).
• Cuando se conecta el audio usando las tomas
de audio izq. y der. (L y R) la salida de audio será
analógica.
Y / VIDEO
P B P R L R
Cable de audio
Decodificador de cable
o receptor de satélite
Los cables y las tomas
normalmente tienen
los mismos colores.
Cable de video de componentes
Vista posterior del televisor
