NS-46E480A13A/NS-55E480A13A Televisor LED de 46/55 pulg., 1080p
www.insigniaproducts.com

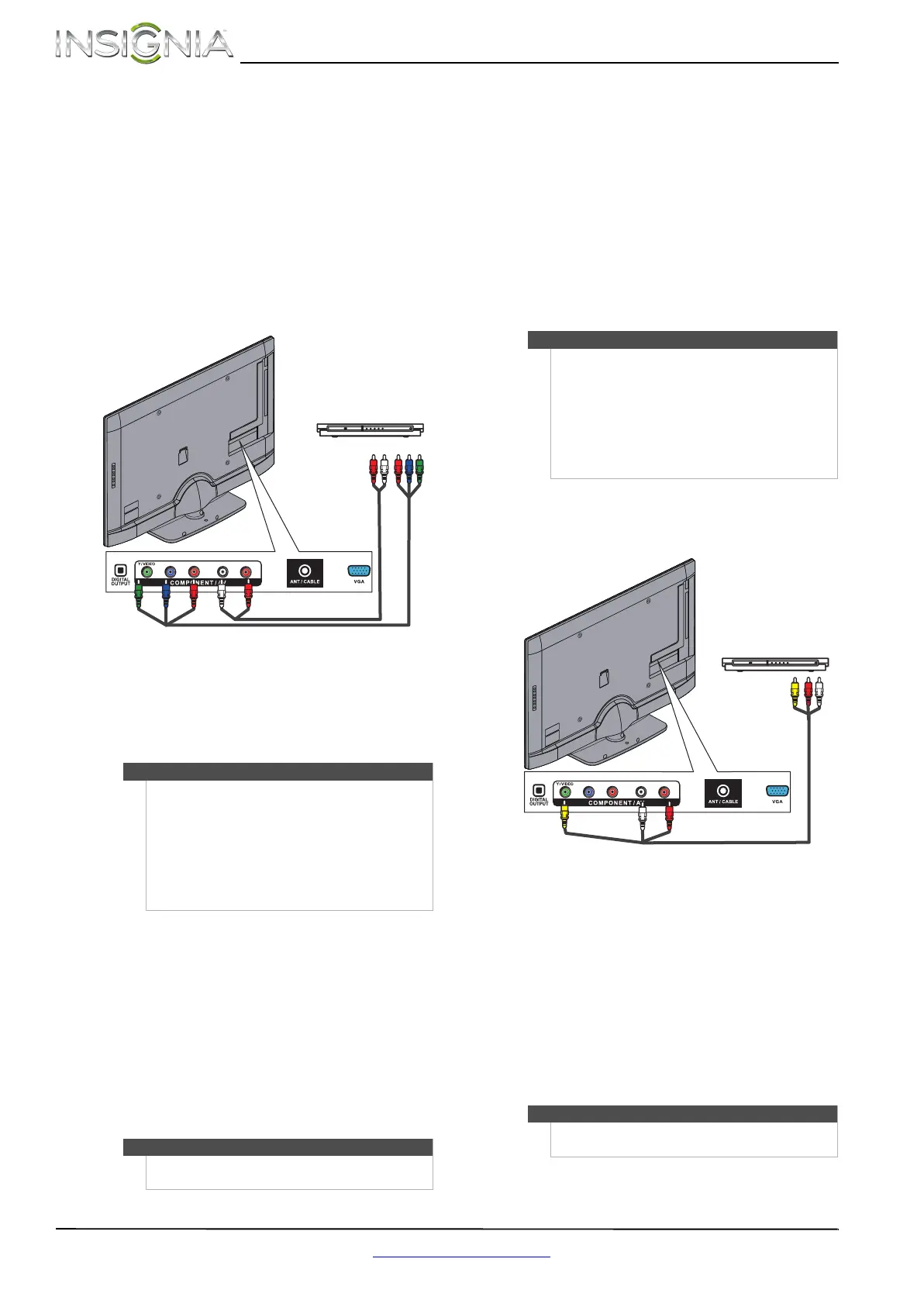

Usando una conexión de video de componentes (mejor)
Para conectar un reproductor de DVD o Blu-ray
usando video de componentes:
1 Asegúrese de que el cable de alimentación del
televisor esté desconectado y el reproductor de
DVD o Blu-ray esté apagado.
2 Conecte un cable de video de componentes (no
incluido) a las tomas de componentes/AV
Y/Video, Pb y Pr (COMPONENT/AV Y/VIDEO, P
B
y P
R) en la parte posterior de su televisor y a las
tomas de salida de componentes (COMPONENT
OUT) en el equipo con video de componentes.
3 Conecte un cable de audio a las tomas de
entrada de audio izq. y der. (L y R ) en la parte
posterior de su televisor y en las tomas de salida
de audio izq. y der. ( L/R AUDIO OUT) en el
reproductor de DVD o Blu-ray.
4 Conecte el cable de alimentación de su televisor
a un tomacorriente, y luego encienda su
televisor.
5 Encienda el reproductor de DVD o Blu-ray y
seleccione el modo de salida correcto. Para
obtener más información, refiérase a la
documentación que vino con el reproductor.
6 Presione INPUT (Entrada) para abrir la lista de
fuentes de entrada.
7 Presione
S o T para seleccionar Component o
AV (Componentes o AV) y presione ENTER
(Entrar).
Usando una conexión de video compuesto (buena
calidad)
Para conectar un reproductor de DVD o Blu-ray
usando video compuesto:
1 Asegúrese de que el cable de alimentación del
televisor esté desconectado y el reproductor de
DVD o Blu-ray esté apagado.
2 Conecte un cable de AV (no incluido) a la toma
de componentes/AV Y/Video
(COMPONENT/AV Y/Video) y a las tomas de
audio izq. y der. (L y R ) en la parte posterior de
su televisor y a las tomas de salida de AV (AV
OUT) en el reproductor de DVD o Blu-ray.
3 Conecte el cable de alimentación de su televisor
a un tomacorriente, y luego encienda su
televisor.
4 Encienda el reproductor de DVD o Blu-ray y
seleccione el modo de salida correcto. Para
obtener más información, refiérase a la
documentación que vino con el reproductor.
5 Presione INPUT (Entrada) para abrir la lista de
fuentes de entrada.
6 Presione
S o T para seleccionar Component o
AV (Componentes o AV) y presione ENTER
(Entrar).
Notas
•Las tomas COMPONENT/AV Y/VIDEO, PB y PR
(se usan para conectar un equipo de
componentes) comparten las tomas de audio
izq. y der. (L y R) con la toma COMPONENT/AV
Y/VIDEO (usada para conectar un equipo
compuesto).
• Cuando conecte el audio utilizando las tomas
de audio izq. y der. (L y R audio), la salida de
audio es analógica.
Nota
También se puede presionar VIDEO para seleccionar
el reproductor de DVD o Blu-ray.
Y / VIDEO
P
B
P
R
L R
Cable de video de componentes
Cable de audio
Los cables y las tomas
normalmente tienen los
mismos colores.
Reproductor de DVD
o Blu-ray
Vista posterior del televisor
Nota
•Las tomas COMPONENT/AV Y/VIDEO, PB y PR
(se usan para conectar un equipo de
componentes) comparten las tomas de audio
izq. y der. (L y R) con la toma COMPONENT/AV
Y/VIDEO (usada para conectar un equipo
compuesto).
• Cuando conecte el audio utilizando las tomas
de audio izq. y der. (L y R audio), la salida de
audio es analógica.
Notas
También se puede presionar VIDEO para seleccionar
el reproductor de DVD o Blu-ray.
Y / VIDEO
P
B
P
R
L R
Reproductor de DVD
o Blu-ray
Los cables y las tomas normalmente
tienen los mismos colores.
Nota: el conector amarillo en el cable
de AV se enchufa en la toma verde de
video de componentes/AV Y/Video
(COMPONENT/AV Y/VIDEO).
Cable de AV
Vista posterior del televisor
