12
NS-46E480A13A/NS-55E480A13A Téléviseur à DEL de 46/55 po, 1080p Insignia
www.insigniaproducts.com

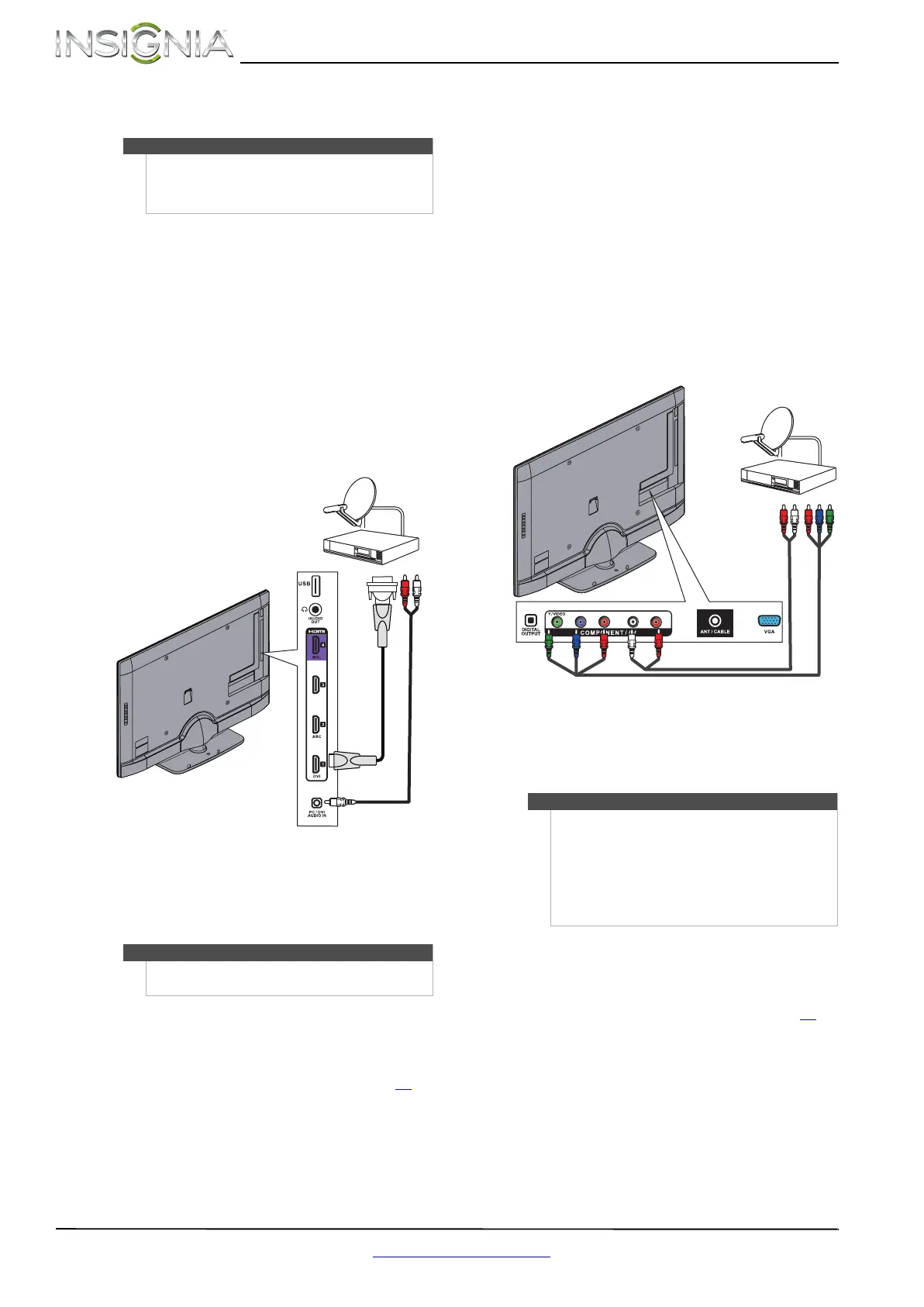

Connexion à la prise DVI (similaire à HDMI mais requiert
une connexion audio)
Pour connecter un récepteur câble ou satellite
en utilisant DVI :
1 Vérifier que le cordon d’alimentation du
téléviseur est débranché et que tous les
appareils connectés sont éteints.
2 Brancher le câble d'entrée en provenance de la
prise murale de télévision câblée sur la prise
d'entrée câble ou satellite du récepteur.
3 Connecter un adaptateur HDMI vers DVI (non
fourni) à une extrémité du câble HDMI (non
fourni), puis le connecter à la prise de sortie DVI
(DVI OUT) du récepteur câble ou satellite.
4 Connecter l'autre extrémité du câble à la prise
HDMI 1/DVI sur le côté du téléviseur.
5 Connecter un câble audio de 3,5 mm (non
fourni) à la prise d'entrée audio PC/DVI
(PC/DVI AUDIO IN) au dos du téléviseur et aux
prises de sortie audio (AUDIO OUT) du
récepteur câble ou satellite.
6 Brancher le cordon d'alimentation du téléviseur
sur une prise secteur, allumer le téléviseur, puis
le récepteur câble ou satellite.
7 Suivre les indications de l’Assistant de
configuration telles que décrites à la page 22
.
Utilisation d’un câble vidéo à composantes (meilleure)
Pour connecter un récepteur câble ou satellite
en utilisant la vidéo à composantes :
1 Vérifier que le cordon d’alimentation du
téléviseur est débranché et que tous les
appareils connectés sont éteints.
2 Brancher le câble d'entrée en provenance de la
prise murale de télévision câblée sur la prise
d'entrée câble ou satellite du récepteur.
3 Connecter un câble vidéo à composantes (non
fourni) aux prises vidéo COMPONENT/AV
Y/VIDEO, P
B et PR au dos de l'appareil et aux
prises de sortie vidéo à composantes du
récepteur câble ou satellite.
4 Connecter un câble audio (non fourni) aux
prises audio G et D (L et R ) au dos du téléviseur
et aux prises de sortie audio du récepteur câble
ou satellite.
5 Brancher le cordon d'alimentation du téléviseur
sur une prise secteur, allumer le téléviseur, puis
le récepteur câble ou satellite.
6 Suivre les indications de l’Assistant de
configuration telles que décrites à la page 22
.
Remarque
Il est nécessaire d'utiliser la prise HDMI 1/DVI pour
connecter un récepteur câble ou satellite avec prise
DVI. Si une autre prise HDMI est utilisée, le son des
haut-parleurs de l'appareil sera inopérant.
Remarque
Si la source audio est branchée sur la prise PC/DVI
AUDIO IN, la sortie audio est analogique.
Récepteur câble
ou satellite
Câble HDMI avec
adaptateur HDMI vers DVI
Câble audio de 3,5 mm
Côté du téléviseur
Remarque
• Les prises vidéo COMPONENT/AV Y/VIDEO, PB
et P
R (utilisées pour connecter un périphérique
à composantes) partagent les prises audio G et
D (L et R) avec la prise COMPONENT/AV
Y/VIDEO (utilisée pour connecter un
périphérique composite).
• Lorsque l’audio est connecté aux prises audio G
et D (L et R), la sortie audio est analogique.
Y / VIDEO
P
B
P
R
L R
Câble audio
Récepteur câble
ou satellite
Les câbles présentent
souvent un codage
couleur correspondant
aux prises.
Câble vidéo à composantes
Dos du téléviseur
