21
Récepteur stéréo Insignia NS-R2000
www.insignia-products.com

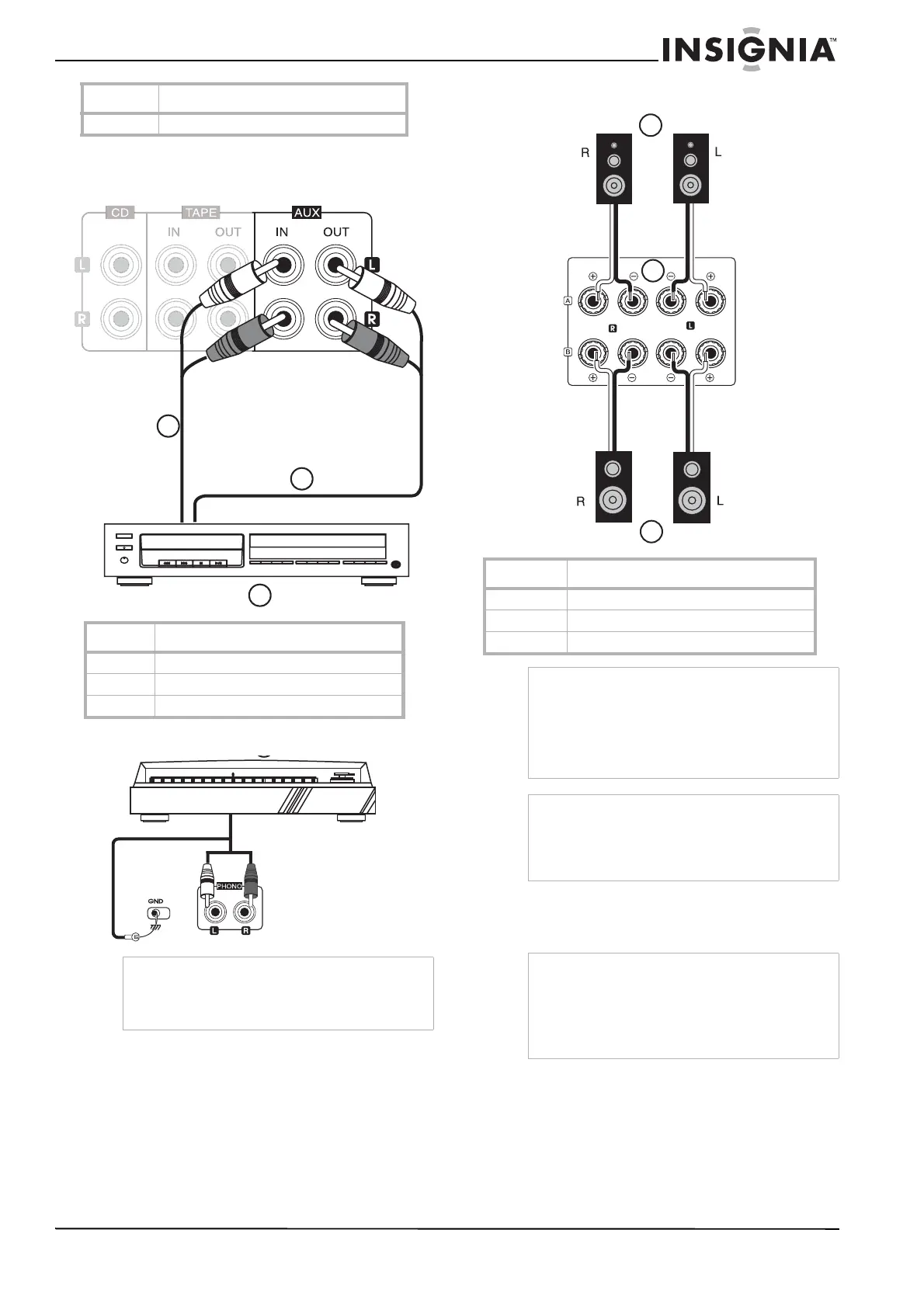

Connexion d’un périphérique
supplémentaire
Connexion d'une platine tourne-disque
Connexion des haut-parleurs
Pour connecter les haut-parleurs :
• Connecter les câbles des haut-parleurs au
récepteur.
Veiller à connecter les haut-parleurs
fermement et correctement, en respectant le
canal (gauche et droit) et à la polarité (+ et -).
Si les connexions ne sont pas effectuées
correctement, les haut-parleurs n'émettront
aucun son.
Si le son n'est pas naturel et manque de
graves, la polarité du haut-parleur est
inversée.
2 Enregistrement de cassette.
Élément Description
1 Lecture de cassette/MD.
2 Enregistrement de cassette/MD.
3 Enregistreur MD ou autre périphérique.
Remarque
Pour connecter une platine tourne-disque avec
une cartouche de type MC, utiliser un
préamplificateur séparé ou un transformateur
élévateur.
Élément Description
1
2
3
Élément Description
1 Haut-parleur A.
2 Prises pour haut-parleurs.
3 Haut-parleur B.
Attention
Utiliser des haut-parleurs d'une impédance de 8 Ω
ou plus si seules les bornes SPEAKER A
(Haut-parleur A) ou SPEAKER B (Haut-parleur B)
sont utilisées. Utiliser des haut-parleurs d'une
impédance de 16 Ω ou plus si les bornes
SPEAKER A (Haut-parleur A) et SPEAKER B
(Haut-parleur B) sont toutes deux utilisées.
Attention
Éviter que les fils dénudés des haut-parleurs
soient en contact entre eux ou avec une
quelconque partie métallique de ce récepteur.
Cela pourrait endommager le récepteur ou le
haut-parleur.
Remarques
• Si une seule paire de haut-parleurs est utilisée,
les connecter aux bornes SPEAKER A
(Haut-parleur A).
• Connecter une deuxième paire de
haut-parleurs aux bornes SPEAKER B
(Haut-parleur B).
1
3
2
