Insignia NS-R5101AHD-A Guide De L'Utilisateur

4
Récepteur audio-vidéo pour cinéma maison NS-R5101AHD-A d’Insignia
www.insigniaproducts.com

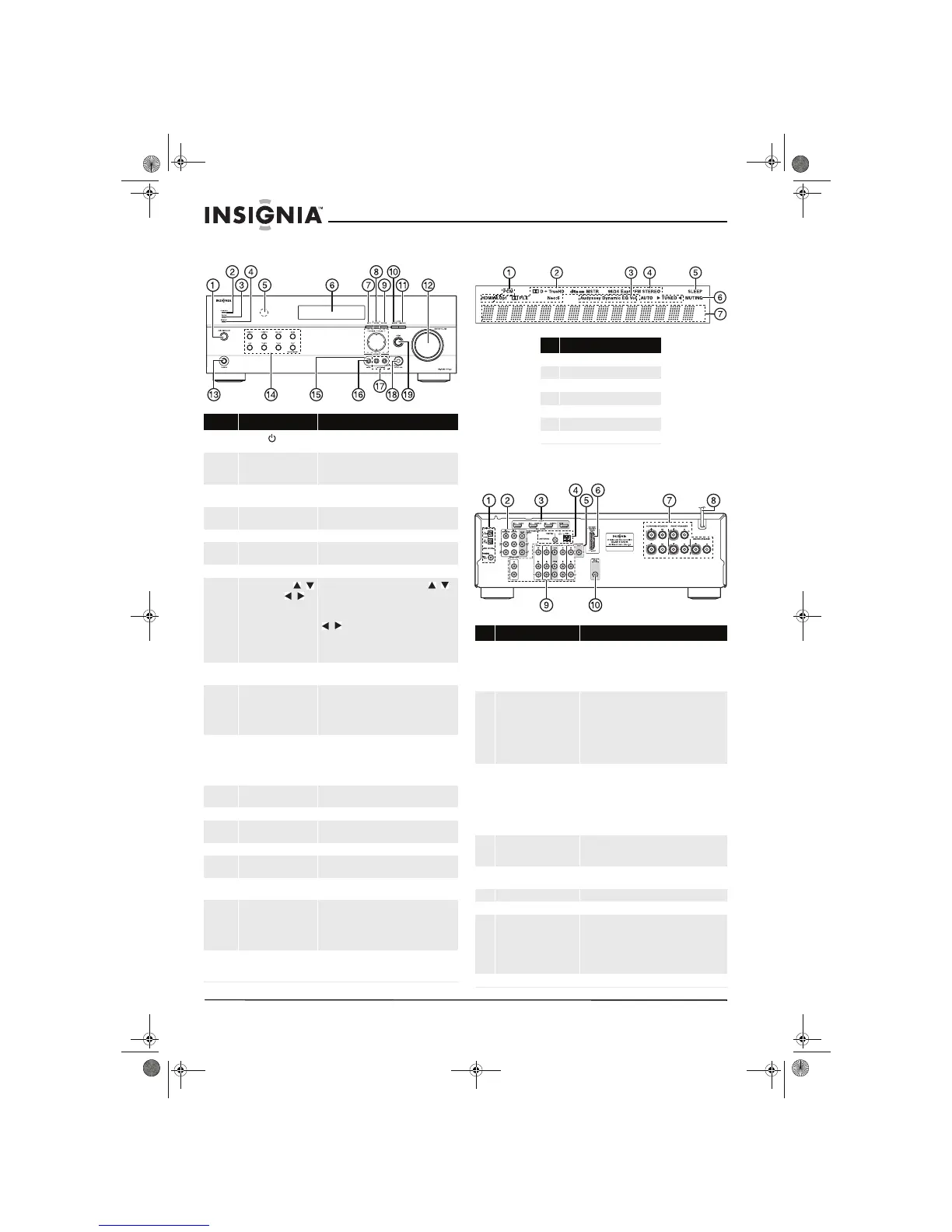

Commandes du panneau avant Affichage
Face arrière
Élément Description Fonction
1
To uc h e |/
MARCHE/ATTENTE
Permet de mettre le récepteur stéréo en marche.
2 Té mo i n
d'intercommunication
HDMI
S'allume quand la fonction
d'intercommunication HDMI est activée en
mode attente.
3 Témoin de zone 2 S’allume quand l’appareil NS-RB1 est connecté
au port Rocketboost
MC
.
4 Té mo i n AT TENTE S'allume en rouge lorsque le récepteur stéréo
est en mode attente.
5 Capteur de télécommande Reçoit les signaux de la télécommande.
6 Affichage Voir « Affichage » à la page 4 pour de plus
amples informations.
7Touche CONFIGURATION Permet d’accéder aux menus d’écran.
8
SYNTONISATION /
PRÉRÉGLAGE /
ENTRÉE
Appuyer sur TUNING (Syntonisation) /
pour syntoniser la station de radio suivante ou
précédente.
Appuyer sur PRESET (Station préréglée)
/ pour syntoniser la station de radio
préréglée suivante ou précédente.
Appuyer sur ENTRÉE pour confirmer la
sélection.
9Touche RETOUR En mode menu, cette touche permet de revenir
au menu principal.
10 To uc h e MÉMOIRE Permet de mémoriser une station de radio
préréglée. Appuyer sur cette touche en même
temps que sur la touche MODE DE
SYNTONISATION pour supprimer les stations
préréglées.
11 Touche MODE DE
SYNTONISATION
Permet d'activer le mode de syntonisation du
récepteur et d'écouter la radio. Appuyer sur
cette touche en même temps que la touche
Mémoire pour supprimer les stations
préréglées.
12 Bouton du VOLUME
PRINCIPAL
Permet d’augmenter ou de diminuer le volume
sonore.
13 Prise de casque d'écoute Brancher le casque d’écoute sur cette prise.
14 Touches de sélection de
l’entrée
Permet de sélectionner la source d’entrée du
signal souhaitée.
15 Capuchon protecteur Le retirer pour utiliser cette prise.
16 Prise VIDÉO D'ENTRÉE
AUXILIAIRE
Brancher une source vidéo externe sur cette
prise.
17 Prises AUDIO G/D
D'ENTRÉE AUXILIAIRE
Brancher une source audio externe sur cette
prise.
18 Prise du microphone de
configuration
Brancher le microphone de configuration
Audyssey sur cette prise. Voir « Utilisation de la
technologie d'adaptation de la pièce et de
configuration des haut-parleurs Audyssey
2EQMD » à la page 16.
19 Touche AUDIO Permet d'accéder à la configuration audio. Voir
« Modification des paramètres audio » à la page
30.
N° Témoin
1 Témoin d’entrée audio
2 Témoin du mode d'écoute
3 Témoins Audyssey
4 Témoins de syntonisation
5Témoin d'ARRÊT DIFFÉRÉ
6 Témoin de MISE EN SOURDINE
7Affichage NUMÉRIQUE
N° Description Fonction
1 Prises d'ENTRÉE
NUMÉRIQUE
Brancher le câble optique numérique d’un
système de jeux vidéo (1) ou d’un
téléviseur/lecteur CD (2) sur les prises supérieures
ou le câble coaxial numérique d’un lecteur de
disques Blu-ray/DVD sur la prise inférieure.
2 Prises vidéo à
COMPOSANTES
Brancher les câbles d’une source vidéo à
composantes sur les prises n° 1 (BD/DVD) ou n° 2
(TV câblée/SAT).
Brancher les câbles pour un moniteur vidéo à
composantes sur les prises de sortie (OUT).
Les prises sont de couleur (rouge, verte et bleue)
afin de correspondre au connecteur du câble.
3 Prises HDMI Brancher le câble d'entrée de signal HDMI d'un
système de jeux vidéo (IN3), d'un décodeur de TV
câblée/satellite (IN2) ou d’un lecteur BD/DVD
(IN1).
Brancher le câble du signal de sortie HDMI pour un
téléviseur ou un moniteur sur la prise de sortie
(OUT).
4 Connecteurs d’ANTENNE Connecter une antenne FM de 75 ohms au
connecteur coaxial ou une antenne cadre AM aux
connecteurs du câble.
5 SORTIE MONITEUR V
(Vidéo)
Connecter cette prise à un téléviseur.
6 Port RocketboostMC Connecter l’appareil NS-RB1 à ce port.
7 HAUT-PARLEURS AVANT Connecter les haut-parleurs avant à ces prises.
HAUT-PARLEURS
AMBIOPHONIQUES
HAUT-PARLEUR CENTRAL
Connecter les haut-parleurs ambiophoniques
gauche et droit et le haut-parleur central à ces
connecteurs. En cas d’utilisation de l’appareil
NS-RB1 pour connecter les haut-parleurs
ambiophoniques, ne pas les brancher sur ces
connecteurs.
8 Cordon d’alimentation c.a. Brancher ce câble sur une prise secteur c.a.
NS-R5101AHD-A_10-0487_MAN_FR.book Page 4 Wednesday, May 12, 2010 9:30 AM
