InSinkErator Evolution Compact - Installing the New Disposer (Continued); Step 22: Hang Disposer; Step 23: Turn Mounting Ring; Step 24: Reconnect Plumbing

Evolution Compact®
Compact Size Food Waste Disposer/Triturador de Desperdicios de Alimentos de Tamaño Compacto/Broyeur de Déchets de Taille Compacte
8
22

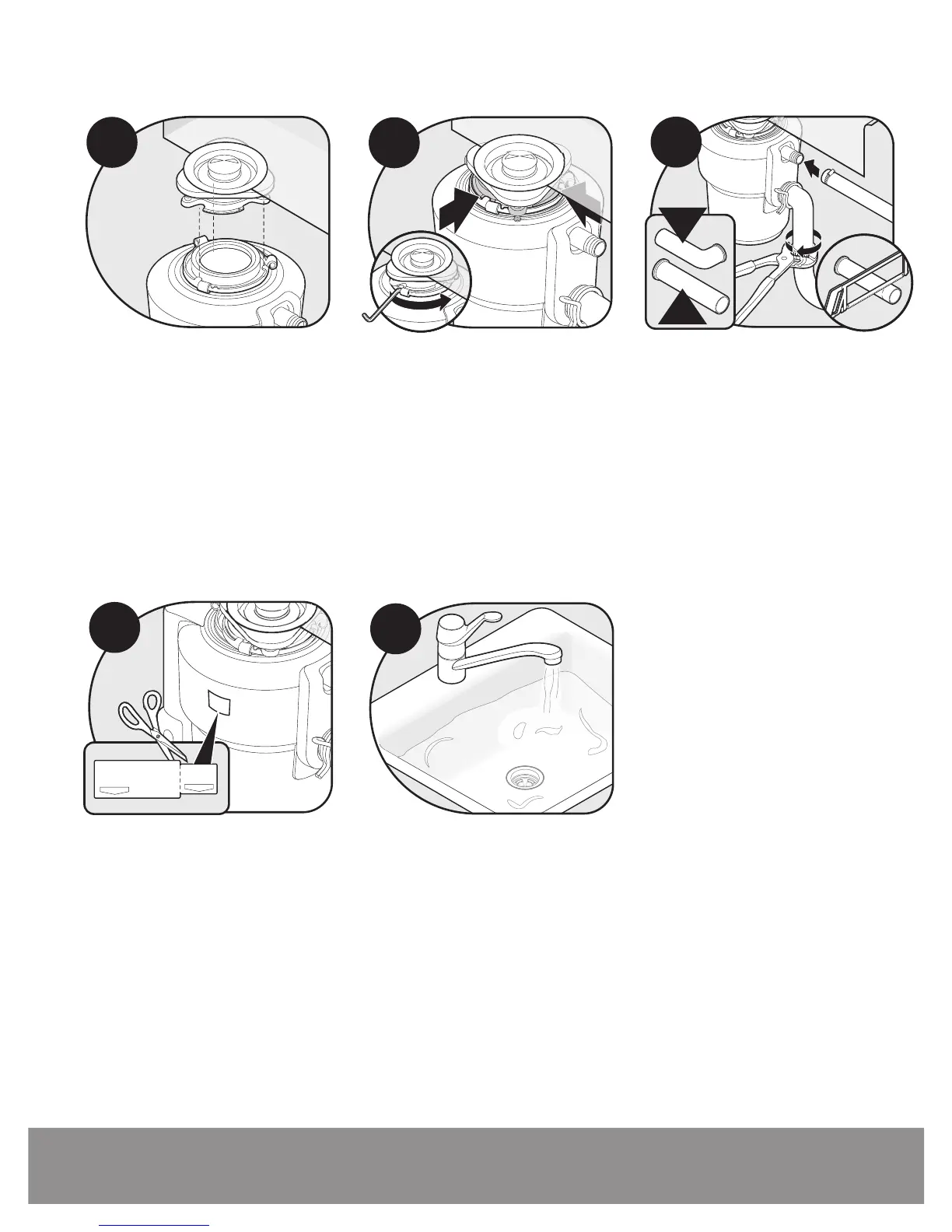

Hang disposer by aligning 3 mounting tabs
with slide-up ramps on mounting ring./
Sostenga el triturador y alinee las 3
lengüetas de montaje con las rampas
deslizables sobre el anillo de montaje./
Accrocher le broyeur en alignant les 3
onglets de montage avec les glissières de
l’anneau de montage.
23
Turn mounting ring until all 3 mounting
tabs lock over the ridges on the slide-up
ramps./Gire el anillo de montaje hasta
que los 3 apéndices de montaje se
cierren sobre los bordes de las rampas
deslizables./Faire tourner l’anneau de
montage jusqu’à ce que les 3onglets se
bloquent par-dessus les nervures des
glissières.
24
N
M
You may need to trim tube for proper fit.
Reconnect plumbing (and dishwasher
connection if used). Make sure Anti-
Vibration Tailpipe Mount™ is straight./Es
posible que deba recortar el tubo para una
colocación adecuada. Reconecte la
plomería (y la conexión del lavavajillas, si
utiliza uno). Asegúrese de que el Anti-
Vibration Tailpipe Mount™ esté derecho./
Le tuyau devra peut-être être coupé pour
s’ajuster proprement. Reconnecter la
plomberie (et le lavevaisselle s’il y a lieu).
S’assurer que le dispositif Anti-Vibration
Tailpipe Mount™ est bien droit.
05081500028
05081500028
Model Evolution
M
odel Evolution
18005585700
18005585700
AMPS 8.1 HP 3/4
Volts 120 Hz 60 1PH
I
nSinkErator
E
merson Electric
Racine,WI 53406
25
Detach removable portion of spec label
and place on a visible location./Corte la
parte desmontable de la etiqueta de
especificaciones y colóquela en un lugar
visible./Détacher la partie détachable de
l’étiquette de spécifications et la placer
dans un endroit bien visible.
26
Insert Quiet Collar® Sink Baffle into sink
opening. Fill sink with water, then test for
leaks./Inserte el deflector del fregadero
Quiet Collar® en la abertura del fregadero.
Llene el fregadero con agua y luego
verifique que no haya fugas./Insérer
l’écran Quiet Collar® dans l’ouverture de
l’évier. Remplir l’évier d’eau pour vérifier
qu’il ne fuit pas.
