安装和更换台式机主板组件
安装处理器风扇散热器
英特尔台式机主板
DH61WW
带有处理器风扇散
热器安装孔。有关将处理器
风扇散热器安装到
台式机主板上的说明，请参阅盒装处
理器手册或盒装散热解决方
案手册。
连接处理器风扇散热器电缆
将处理器风扇散热器电源电缆连接到
4
针处理器风扇接头连接
器上（参见图
11
）。推荐
采用具备
4
针连接器的风扇，如图
11
所示。

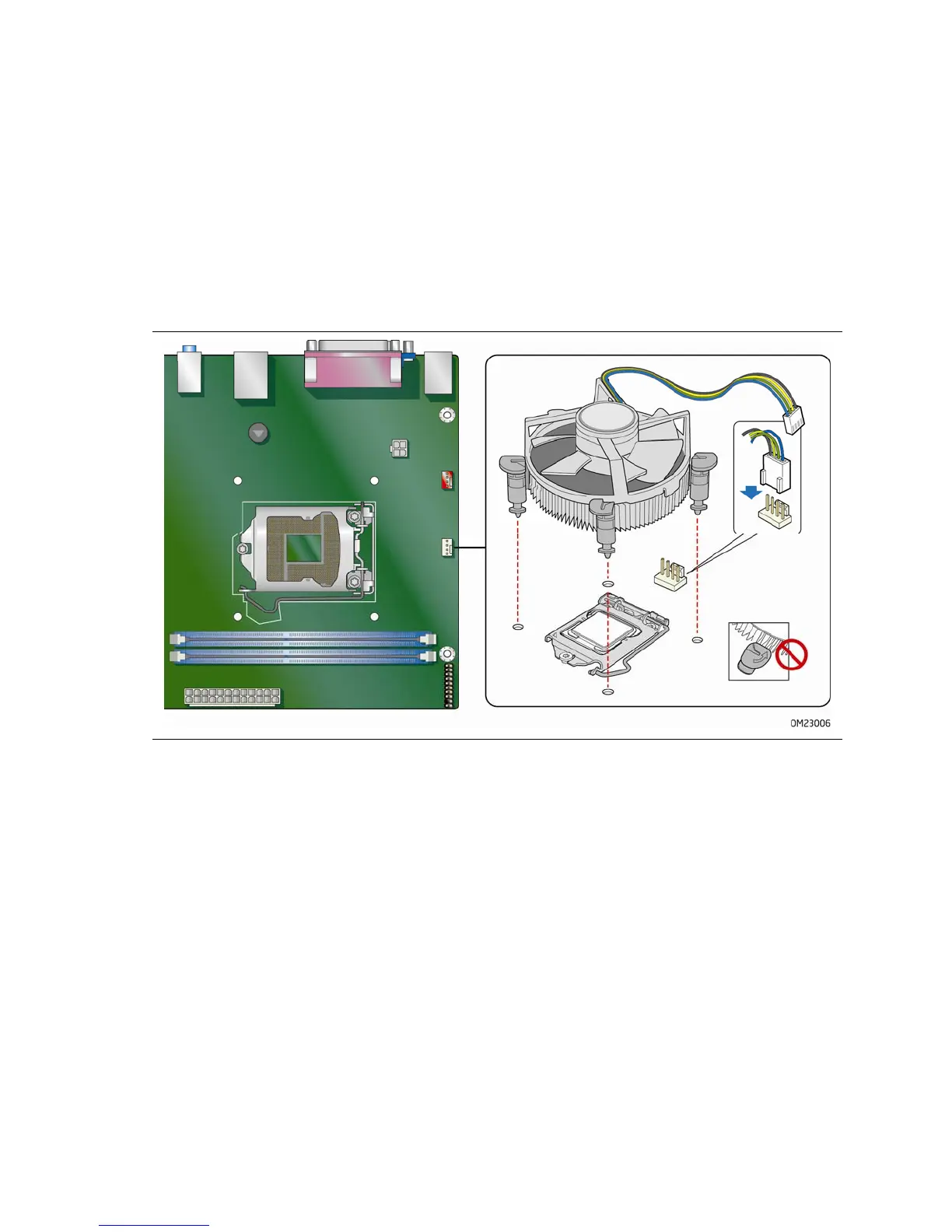

图
11.
将处理器风扇散热器电源电缆连接到处理器风扇接头连接器上
拆卸处理器
有关如何拆卸处理器风扇散热器和处
理器的说明，请参阅处理器
安装手册。
33
32
34
Table of Contents
Default Chapter
5
Table of Contents
5
台式机主板功能
9
支持的操作系统
11
台式机主板组件
12
处理器
14
英特尔 ® H61 Express 芯片组
15
主内存
15
图形子系统
16
集成图形
16
模拟显示 (Vga)
16
PCI Express* X16 图形
16
音频子系统
16
Lan 子系统
17
Lan 状态 Led 指示灯
17
Usb 支持
18
Sata 支持
18
扩展功能
18
旧式 I/O
18
Lan 状态 Led 指示灯状态
18
Bios
19
Bios 安全口令
19
PCI*/PCI Express 自动配置
19
Sata 自动配置
19
Trusted Platform Module（可信平台模块，Tpm）支持
19
电源管理
20
硬件支持
20
软件支持
20
风扇转速控制和硬件监控
20
板载扬声器
23
实时时钟子系统
23
安装和更换台式机主板组件
25
开始之前
25
安装注意事项
26
防止电源系统过载
26
遵守安全与规范要求
26
安装 I/O 防护板
27
安装和拆卸台式机主板
28
安装和拆卸处理器
29
安装处理器
29
安装处理器风扇散热器
33
连接处理器风扇散热器电缆
33
拆卸处理器
33
安装和拆卸系统内存
34
安装 DIMM
35
拆卸 DIMM
37
安装和拆卸 PCI Express X16 图形卡
37
安装 PCI Express X16 图形卡
37
拆卸 PCI Express X16 图形卡
39
连接串行 Ata (Sata) 电缆
40
连接到内置接头连接器
41
前面板音频接头连接器
42
前面板 Ac '97 音频接头连接器信号名称
42
S/Pdif 接头连接器
42
机箱开启接头连接器
43
Tpm 接头连接器
43
前面板接头连接器
44
串行接头连接器
44
前面板 Usb 2.0 接头连接器
45
连接到音频系统
46
连接机箱风扇和电源系统电缆
47
连接机箱风扇电缆
47
连接电源系统电缆
48
设置 Bios 配置跳线
49
Bios 配置跳线块位置
49
在 BIOS Setup（设置）程序中清除口令
50
BIOS Setup（设置）程序各种模式下的跳线设置
50
更换电池
51
更新 Bios
57
使用 Intel ® Express BIOS Update（英特尔 ® 快速 BIOS 更新）实用程序更新 BIOS
57
使用 F7 功能键更新 Bios
58
快闪内存更新实用程序）更新 Bios
59
获取 Bios 更新文件
59
使用 Intel Flash Memory Update Utility（英特尔快闪内存更新实用程序）更新 BIOS
59
使用 ISO Image BIOS（ISO 映像 BIOS）更新文件更新 BIOS
60
恢复 Bios
61
A 错误消息和指示信号
63
Bios 错误代码
63
Bios 错误消息
64
前面板电源 Led 指示灯闪烁代码
64
B 符合标准与规范
65
安全标准
65
电池注意事项
65
欧盟符合标准声明
66
产品生态声明
67
回收处理考虑因素
67
中国 Rohs
70
英特尔台式机主板 DH61WW 中国 Rohs 物质主动声明表
70
Emc（电磁兼容性）规章
71
Fcc 合格声明
71
Canadian Department of Communications
72
加拿大通信部 (Canadian Department of Communications) 符合标准声明
72
日本 VCCI 声明
72
确保符合电磁兼容性 (Emc) 规范
73
韩国 B 类设备声明
73
产品认证
74
台式机主板级认证
74
机箱和组件级认证
75
符合 ENERGY Star*（能源之星*）、E-Standby 和 Erp 标准
75
Other manuals for Intel DH61WW
