英特尔台式机主板 DH61WW 产品指南
连接串行 ATA (SATA) 电缆
SATA 电缆支持串行 ATA 协议。使用每条电缆均可将一个内置 SATA 驱动器连接到本台式
机主板上。要使电缆正常工作：
1. 请遵守第 25 页“开始之前”中的注意事项。
2. 将 SATA 电缆的一端连接到主板上的一个 SATA 连接器上（图 17 中的 A），而将电缆的
另一端连接到 SATA 驱动器上（图 17 中的 B）。

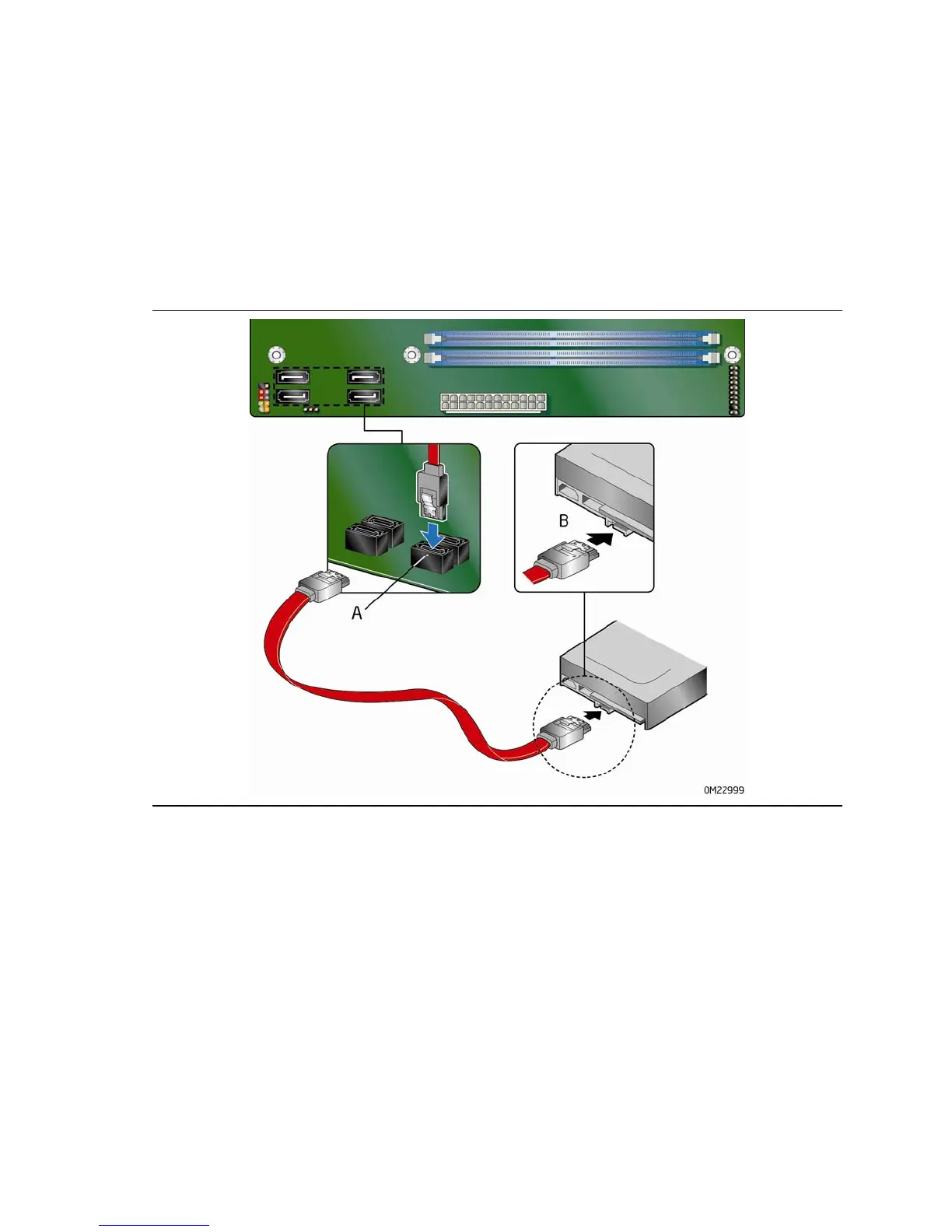

图 17. 连接串行 ATA 电缆
