Intel DQ35MP

安装和更换台式机主板组件
55
连接到 USB 2.0 接头连接器
在连接 USB 2.0 接头连接器之前，请首先阅读并遵守第 31 页“开始之前”中的注意事项。
图 23 中的 G（第 51 页）显示了三
个 USB 2.0 接头连接器的位置。表 11 列出了每一个
USB 2.0 接头连接器的引脚分配。每个 USB 接头连接器均可用于连接两个 USB 设备。
表 11. USB 2.0 接头连接器信号名称
USB 端口 A USB 端口 B
引脚 信号名称 引脚 信号名称
1
Power（电源）(+5 V)
2
Power（电源）(+5 V)
3 D- 4 D-
5 D+ 6 D+
7
Ground（接地）
8
Ground（接地）
9 Key 10
No connection（未连接）
注释：可根据需要分配 USB 端口。
注释
如果计算机系统带有连接 USB 端口的非屏蔽电缆，即使该电缆并未连接任何设备或仅连接了
低速 USB 设备，亦可能不符合 FCC B 类要求。请使用符合全速 USB 设备要求的屏蔽电缆。
连接到音频系统
从 Intel Express Installer（英特尔快速安装程序）数字化视频光盘安装好 RealTek 音频驱动

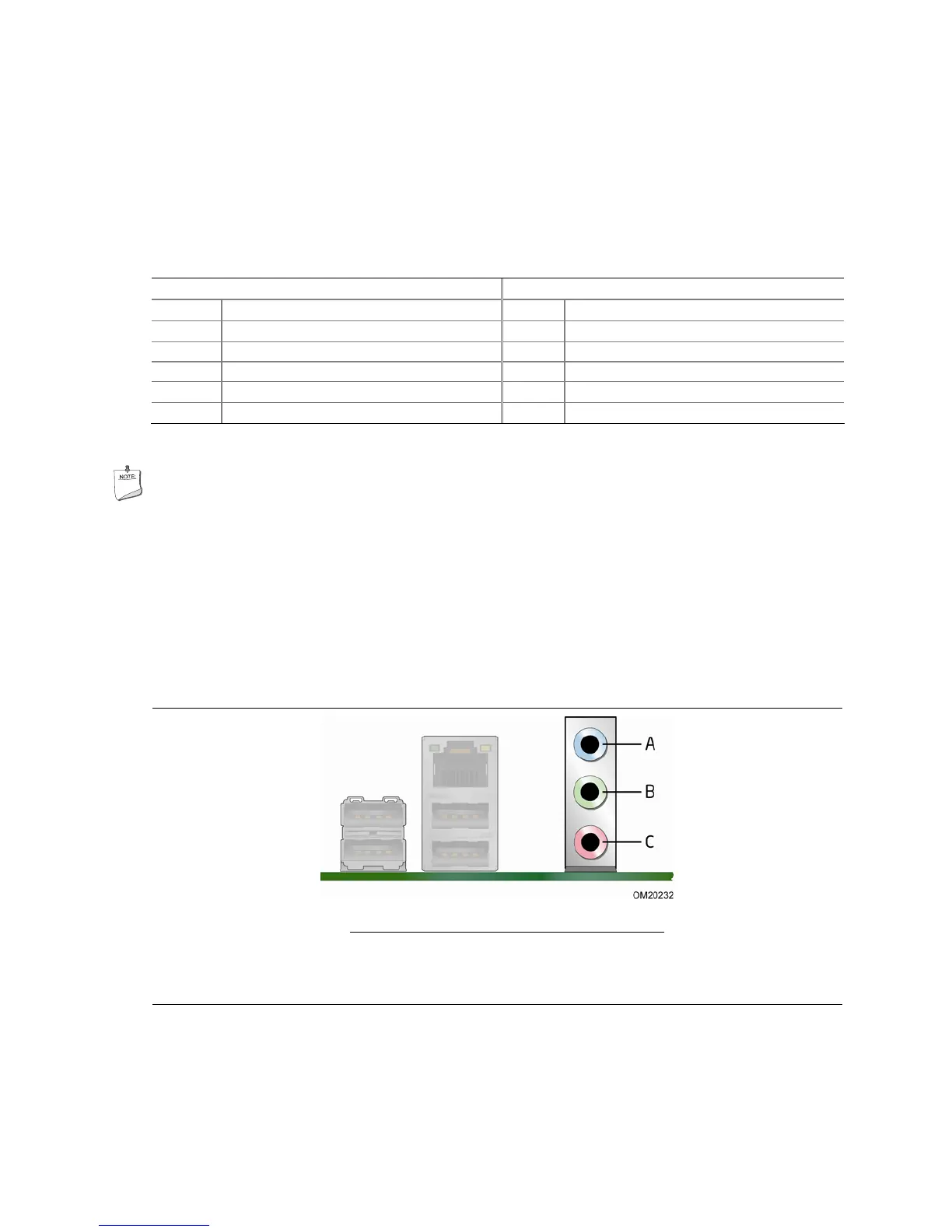

程序后，便可启用多声道音频功能。图 24 显示了背面板音频连接器。下表列出了默认的连接器
分配。
项目 说明
A
音频线路输入
B
音频线路输出
C
话筒输入
图 24. 背面板音频连接器
