Interlogix EV1012-D Series

P/N 146575999-1 (ML) • REV B • ISS 07MAR19 9 / 10
Om ett PIR-inkräktarlarm detekteras i nattläget och detektorn
kopplas om till dagsläge, börjar den röda LED:en blinka för att
indikera att det finns ett larm i minnet.
Larmminnet återställs genom att detektorn kopplas om till
nattläge.
Inställning för omkopplare
SW 1: Då ska AM- (antimaskering) eller TF-utgången
(tekniskt fel) signaleras
På: Signalerar endast AM eller TF om systemet är i dagläge
(standard).
Av: Signalerar alltid AM eller TF vid dag- och nattläge.
SW 2: AM-känslighet
På: väljer en högre nivå av AM-känslighet. AM-reläet reagerar
inom 6 sekunder.
Av: väljer standardnivå för AM-känslighet. AM-reläet reagerar
inom 12 sekunder (standard).
SW 3: Återställa AM/TF-utgången
Systemet återställer endast ett AM-larm om det har säkerställt
att orsaken till AM-larmet har åtgärdats. Om AM-kretsarna inte
kan återgå till de ursprungliga referensnivåerna, är detektorn
antingen fortfarande maskerad eller eventuellt skadad. Ägaren
bör då kontrollera visuellt att detektorn fortfarande fungerar
korrekt.
På: Återställer AM- eller TF-statusen 40 sekunder efter ett PIR-
larm.
Av: Återställer AM- eller TF-statusen efter ett PIR-larm om
systemet är i dag- eller gångtestläge. Den gula LED:en blinkar
snabbt. Om systemet befinner sig i nattläge, slocknar den gula
LED:en och systemet återställs (standard).
SW 4: Signalera AM- eller TF-utgången
OBS! Den här DIP-omkopplaren används inte med detektorer i
AMZ-utförande.
På: Signalerar AM på både AM- och larmreläerna. Signalerar
endast TF på AM-reläet (EN 50131).
Av: Signalerar AM och TF på AM-reläet (standard)
SW 5: Ställa in LED:erna
På: Aktiverar båda LED:arna hela tiden på detektorn
(standard).
Av: Gör så att båda LED:arna styrs av gångtest- och dag-
/nattingången. Detta aktiverar detektorns minnesfunktion.

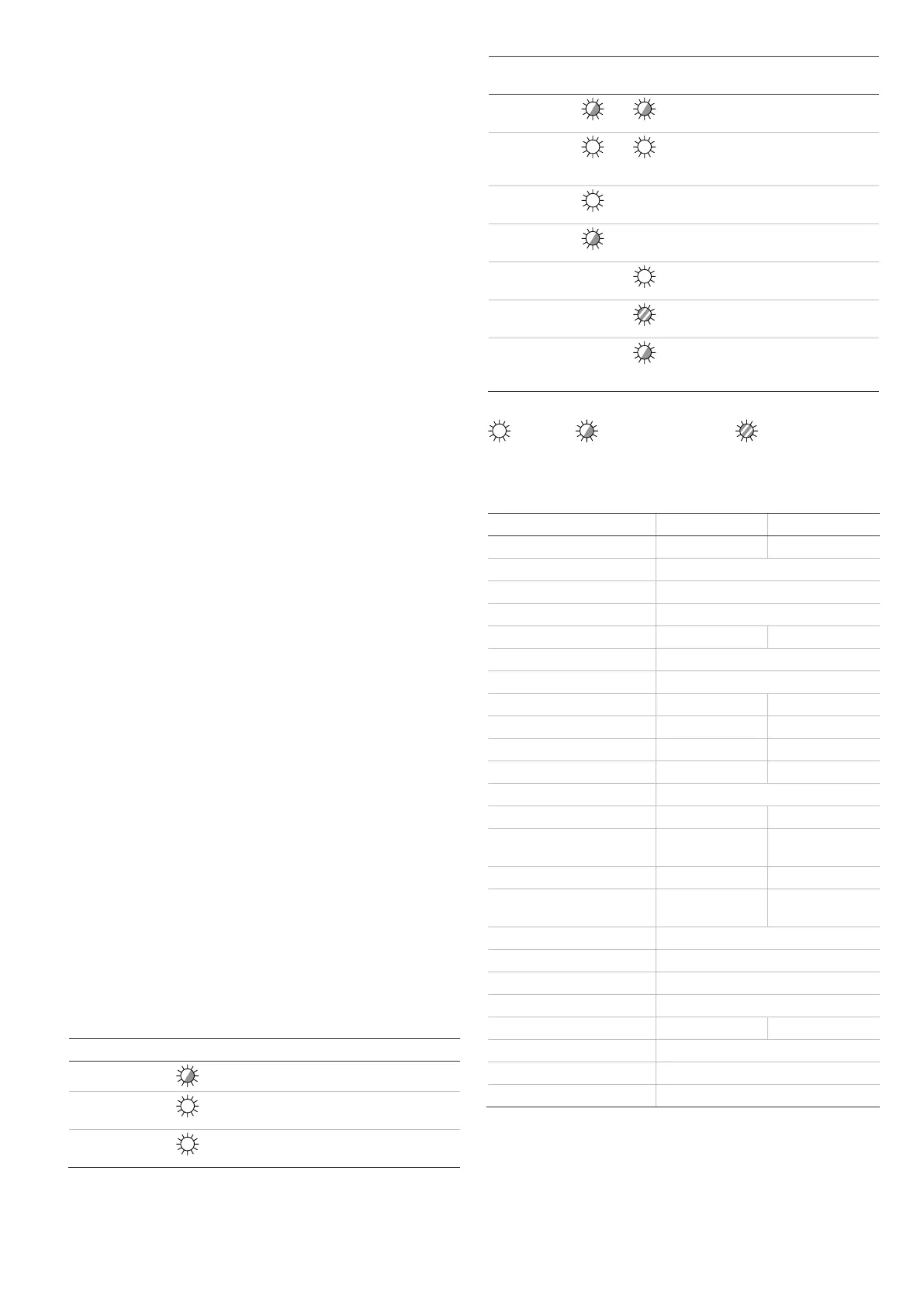

LED-indikator
PIR
Röd LED
Larmrelä
Återställning
Uppstart
Sluten
Automatiskt efter 25 s
Låg spänning
Öppen (Larm)
Använder korrekt
spänning
PIR
inkräktarlarm
Öppen (Larm)
Automatiskt efter 3 s
PIR/AM
Röd
LED
Gul LED
Larmrelä
AM-
relä
Återställning
Uppstart
Sluten
Sluten
Automatiskt
efter 60 s
Låg spänning
Öppen
(Larm)
Öppen
(Larm)
Använder
korrekt
spänning
PIR
inkräktarlarm
Öppen
(Larm)
Automatiskt
efter 3 s
Aktiverad PIR
(minne)
Växla till
nattläge
AM-larm
Öppen*
(larm)
Öppen
(Larm)
Se DIP-
omkopplare 3
Efter AM-
återställning
Växla till
nattläge
Tekniskt fel
Öppen
(Larm)
Gör ett
gångtest utan
fel
* Beror på DIP-omkopplare SW4:s inställning.
Fast sken Normal blinkning (1 Hz) Snabb blinkning
(4 Hz)
Specifikationer
EV1012
EV1012AM(-D)
Detektor
PIR
PIR + AM
Signalhantering
DSP
Räckvidd
12 m
Optik
Nio HD-spegelridåer
Minne
Nej
Ja
Spänningsmatning
9 till 15 VDC (12 V nominell)
Vpp rippel
2 V (vid 12 V)
Uppstartningstid
25 s
60 s
Normal strömförbrukning
4,4 mA
10 mA
Strömförbrukning i larm
1,2 mA
3,8 mA
Maximal strömförbrukning
11 mA
24 mA
Monteringshöjd
1,8 m till 3,0 m
Objektets rörelsehastighet
30 cm/s till 3 m/s
20 cm/s till 3 m/s
Larm (NC)/sabotagerelä
egenskaper
80 mA
30 V, resistivt
80 mA
30 V
Bortbrytningsskydd
Tillval
Ingår (ja)
AM-relä, egenskaper
—
80 mA vid 30 V
max.
Larmtid
3 s
Drifttemperatur
−10 till +55 °C
Mått (H x B x D)
108×60×46 mm
Relativ fuktighet
95 % max. icke kondenserande
Vikt
120 g
128 g
IP/IK-klassning
IP30 IK02
Miljöklass
II
Larmklass
3
Användarinstruktion
Informera användaren att inte skärma av detektorns
bevakningsområde genom att placera föremål framför
detektorn.
