Capacidades:
SCR contenido, no apropiado para uso con balasto electrónico
Incandescente / Tungsteno: 500W-120VCA
Motor: 1/8HP-120VCA
Retardo: De 15 seg. a 30 min.
Nivel de luz: 30 lux: luz de día
Temperatura de operación: 32˚F a 131˚F / 0 a 55˚C
Carga mínima: 25W

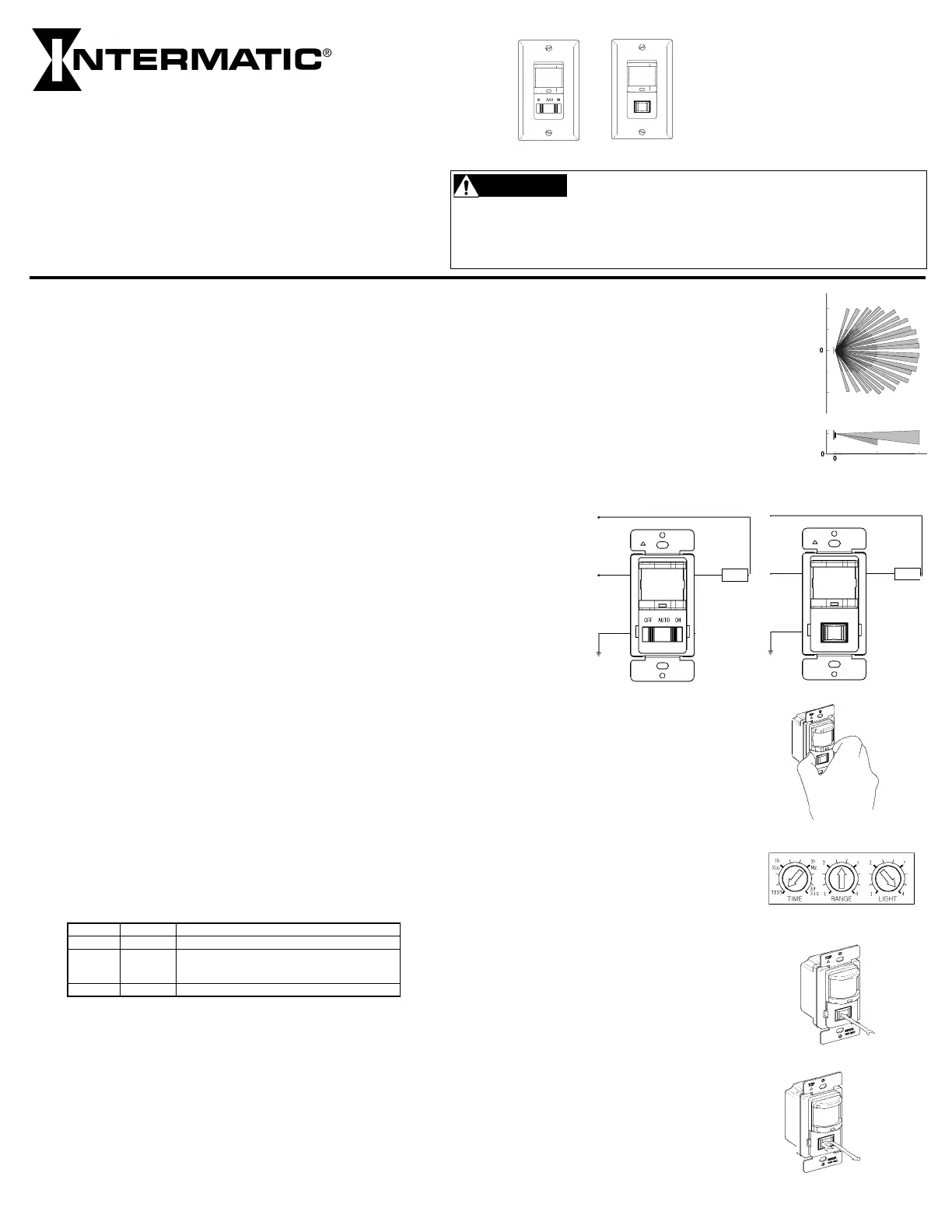

INSTRUCCIONES DE INSTALACIÓN
Descripción:
Los sensores infrarrojos pasivos funcionan detectando la diferencia entre el calor emitido por el cuerpo humano en movimiento
y el espacio de fondo. El interruptor sensor puede encender una carga y mantenerla mientras que el sensor detecte ocupación.
Después de que no se detecta movimiento durante el retardo establecido, la carga se apaga automáticamente. El interruptor
sensor tiene un relé (que equivale a un interruptor unipolar), también incluye un Sensor de Nivel de Luz Ambiente.
Área de cobertura:
El área de cobertura del interruptor sensor se especifica e ilustra en la Figura 1. Grandes objetos y algunas barreras
transparentes como ventanas de vidrio obstruyen la vista del sensor y evitan la detección, lo que hace que la luz se apague aun
cuando sigue habiendo alguien en el área de detección.
UBICACIÓN/MONTAJE
Dado que este dispositivo responde a cambios de temperatura, se deben tomar precauciones al montarlo.
NO monte el dispositivo directamente sobre una fuente de calor, en un lugar en el que ráfagas de calor o frío
soplen directamente sobre el sensor o donde existan movimientos no intencionales dentro del campo de visión
del sensor.
INSTALACIÓN
1. Conecte los cables conductores como se muestra en el DIAGRAMA DE CABLEADO (consultar Figura 2):
Conductor Negro a la Línea (Caliente), conductor Rojo al cable de Carga, conductor Verde a Conexión a Tierra.
2. Posicione cuidadosamente los cables en la caja de embutir, conecte el interruptor sensor a la caja.
3. Monte el dispositivo con la “parte superior” hacia arriba.
4. Restablezca la electricidad en el disyuntor o fusible, espere un minuto.
5. Quite la pequeña cubierta protectora. (Ilustrada en la Figura 3).
6. Ubique las perillas de ajuste en el panel de control para realizar pruebas y ajustes.
(Ilustradas en la Figura 4).
7. Vuelva a colocar la pequeña cubierta protectora después de realizar las pruebas y ajustes correspondientes.
8. Conecte la placa de pared.
NOTA: Si se entrega un conector enroscable, úselo para unir un conductor de suministro con un conductor de
control del dispositivo de 16 AWG.
AJUSTE
Perilla de retardo
Posición predeterminada: 15 segundos (modo de prueba)
Ajustable: de 15 segundos a 30 minutos (en sentido horario)
Perilla de rango de sensibilidad del sensor
Posición predeterminada: Centrar en 65%
Ajustable: De 30% (posición 1) a 100% (posición 4)
Nota: Girar en sentido horario para salas más grandes. Girar en sentido antihorario para evitar alertas
falsas en salas más pequeñas o cerca de una puerta o fuente de calor.
Perilla de nivel de luz ambiente: Posición predeterminada: Luz de día (100% en la posición 4)
Ajustable: Luz de día en 30 Lux (sentido antihorario)
OPERACIÓN
Interruptor de banda
Botón pulsador:
Como se muestra en la Figura 5, la Carga permanece Apagada cuando el botón está presionado y trabado (Apagado). Como se
muestra en la Figura 6, la Carga se Enciende después de que se presiona y se suelta el botón. El interruptor sensor permanece
en Modo OCC hasta la próxima vez que se presiona el botón de Apagado.
Presencia
Interruptor
Sensor
MODELO: IOS-DSIMF/IOS-DPBIMF
Figura 3
Figura 4
Figura 5
IOS-DSIMF
IOS-DPBIMF
Figura 1
18'
18'
9'
9'
5'
4'
Side View
150˚ Field of View
Diagrama de cableado
Neutro
Blanco
Caliente
Negro
A tierra
Verde
Carga
Rojo
Neutro (Blanco)
CARGA
SOLO
PARA
USO EN
INTERIORES
PARTE
SUPERIOR
SOLO
PARA
USO EN
INTERIORES
PARTE
SUPERIOR
Neutro
Blanco
Caliente
Negro
A tierra
Verde
Carga
Rojo
Neutro (Blanco)
CARGA
Figura 2
Presione
OFF
(Trabarse)
Presione y suelte
AUTO
Figura 6
IOS-DSIMF
IOS-DPBIMF
Riesgo de incendio, descarga eléctrica o lesiones personales
• APAGAR la electricidad en el disyuntor o fusible y corroborar que la electricidad esté APAGADA antes de
realizar el cableado.
• Se debe instalar y/o usar según los códigos y reglamentos eléctricos correspondientes.
• Si tiene dudas sobre alguna parte de estas instrucciones, consulte a un electricista calificado.
• Use este dispositivo solo con alambres de cobre o recubiertos en cobre.
• SOLO PARA USO EN INTERIORES
ADVERTENCIA
Modo Posición Descripción
OFF Izquierdo El circuito está abierto permanentemente (apagado)
AUTO Centro Modo de Presencia:
Encendido Automático cuando se detecta ocupación.
Apagado Automático después del retardo establecido.
ON Derecho La Carga siempre permanece Encendida.
VISTA SUPERIOR
Máximo: 980 pies cuadr.
Campo de visión 150°
VISTA LATERAL
