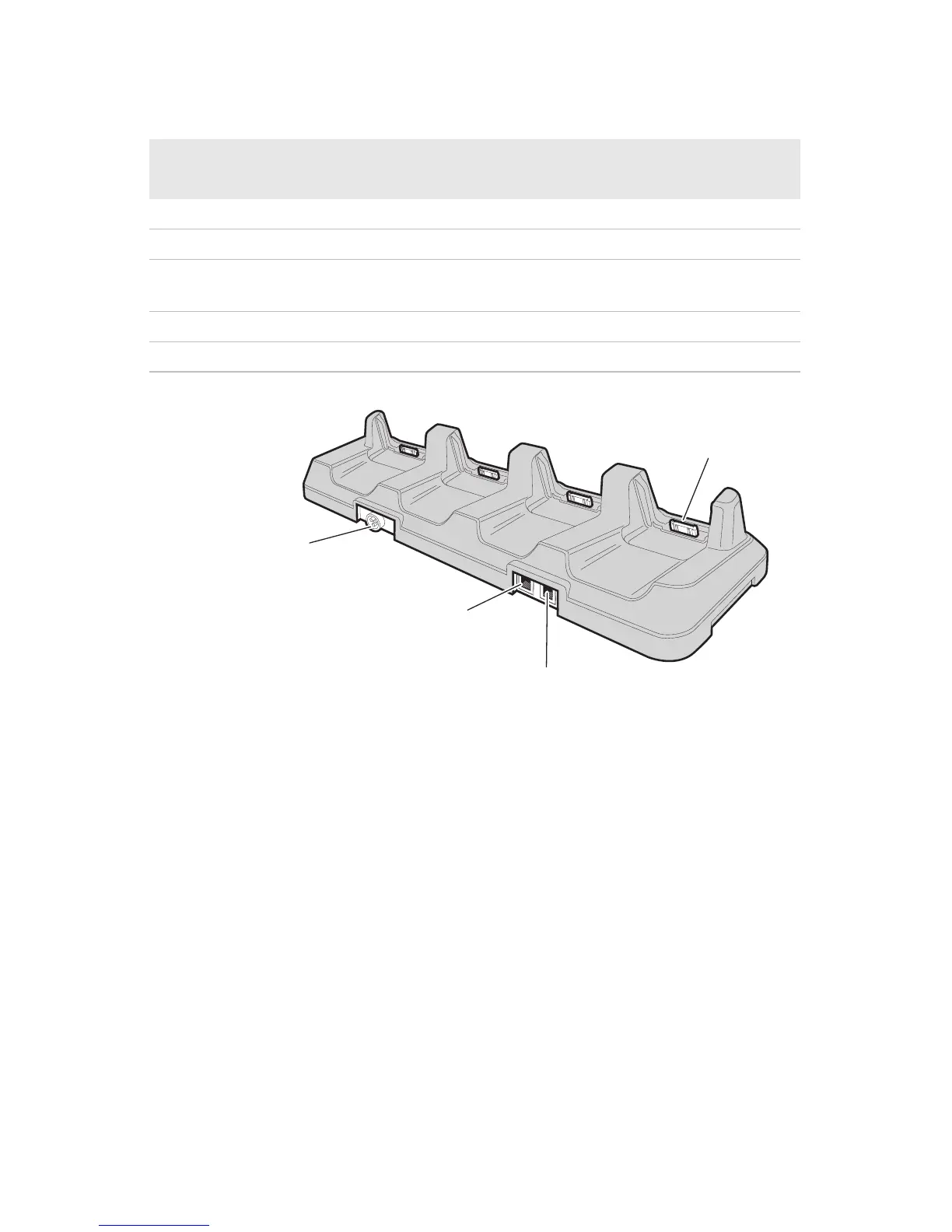

Diagrama de puertos del multiacoplador
Indicadores luminosos de estado (solamente AD21)
Ubicación
Estado del
indicador luminoso
Descripción
Frontal Verde parpadeante Comunicándose con el CK3
Posterior Amarillo Apagado Comunicándose a 10 MB/seg de velocidad
Amarillo
Encendido
Comunicándose a 100 MB/seg de
velocidad
Verde Apagado No hay actividad Ethernet
Verde parpadeante Actividad de conexión Ethernet
Conector de alimentación
Puerto Uplink (AD21)
Puerto conmutador (AD21)
Conector de acoplamiento
