19
DE
INSTALLATIONSANLEITUNG
INSTALLATION DER UNTERLAGE UND DER SÄULE:
1. Lösen Sie die Befestigungsschraube von dem Standfuß . (Abb.1).
2. Installieren Sie das Gehäuse, indem Sie die Innenrohr drehen. Installieren und drehen Sie die
Befestigungsschraube fest. (Abb.2).
3. Drehen Sie entgegen dem Uhrzeigersinn und wählen Sie die gewünschte Höheneinstellung
aus. (Abb.3).
4. Um der Standfuß an dem Innenrohr zu befestigen, lösen Sie die Sicherungsschraube an
dem Standfuß . Setzen Sie Standfuß auf die Innenrohr und ziehen Sie die Rändelschraube in
Ausrichtung mit der Befestigungsschraube an der Innenrohr an. (Abb.4).
Achtung: Der Höhenverstellungsring muss vor der Montage des Motorteils an dem Standfuß,
vollständig, befestigt werden.
5. Verwendung des Fernbedienungshakens: Setzen Sie die gerade Seite des Hakens auf.
Klemmen Sie den Haken zusammen mit der Önung an dem Standfuß (Abb.5). Der Haken
kann zur Aufbewahrung in das Loch eingehängt werden, wenn er nicht benutzt wird. (Abb.6).
Schutzgitter-
Vorderseite
Rotorblatt
Schutzgitter-
Befestigungsmutter
Schutzgitter-Rückseite
Rotoren-Achse
Motorgehäuse
Standfuß-
Sicherungsschraube
Höheneinstellung-
Befestigungsring
Befestigen
lösen
Rotorblatt-
Befestigungsmutter
Sicherungsring des
Schutzgitters
festziehen
Drucktasten
Innenrohr für
Standfuß
Fernsteuerungshaken
Verlängerungsstange
Standfuß
Standfuß-
Befestigungsschraube

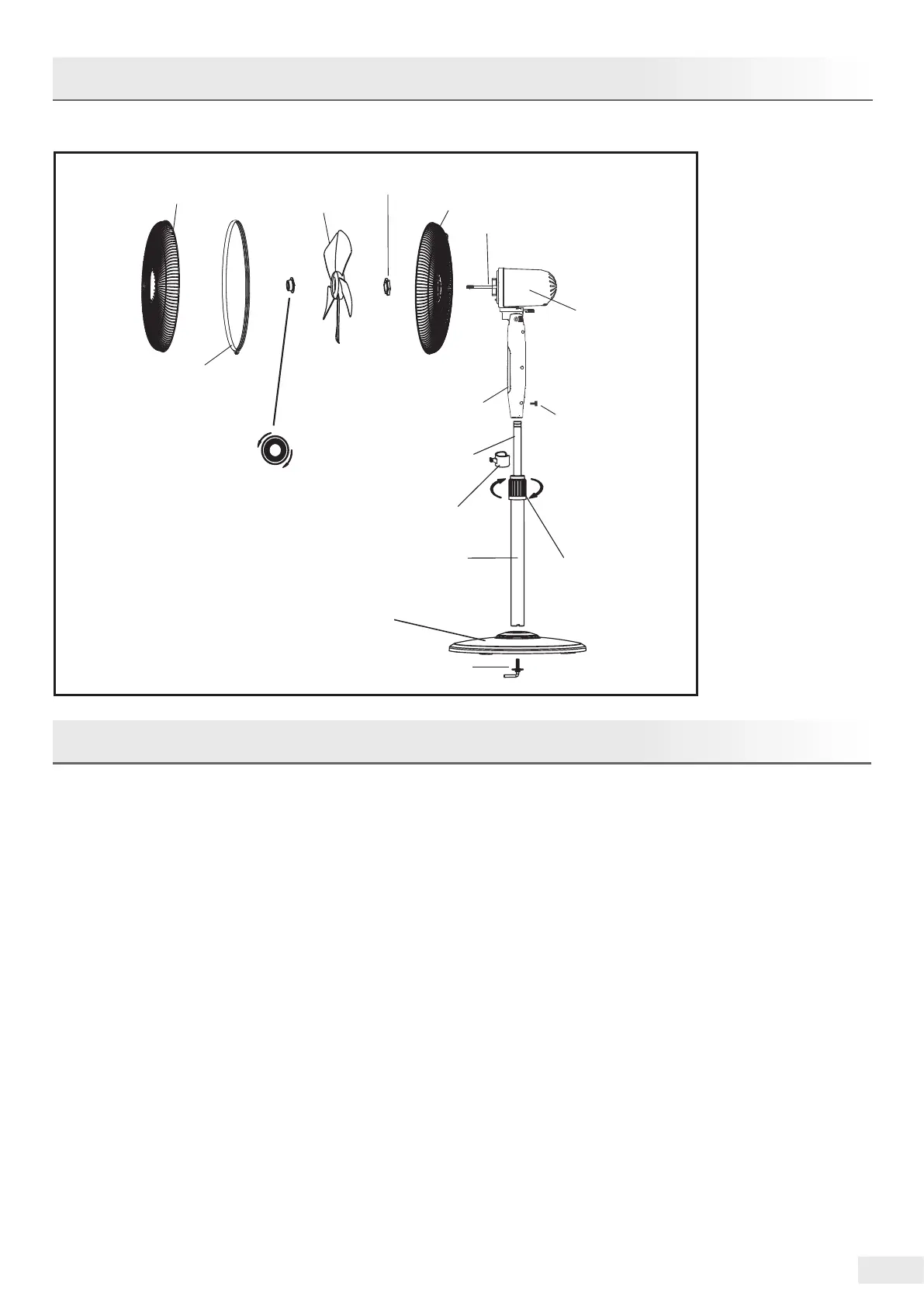

Name der Bestandteile
