20
DE

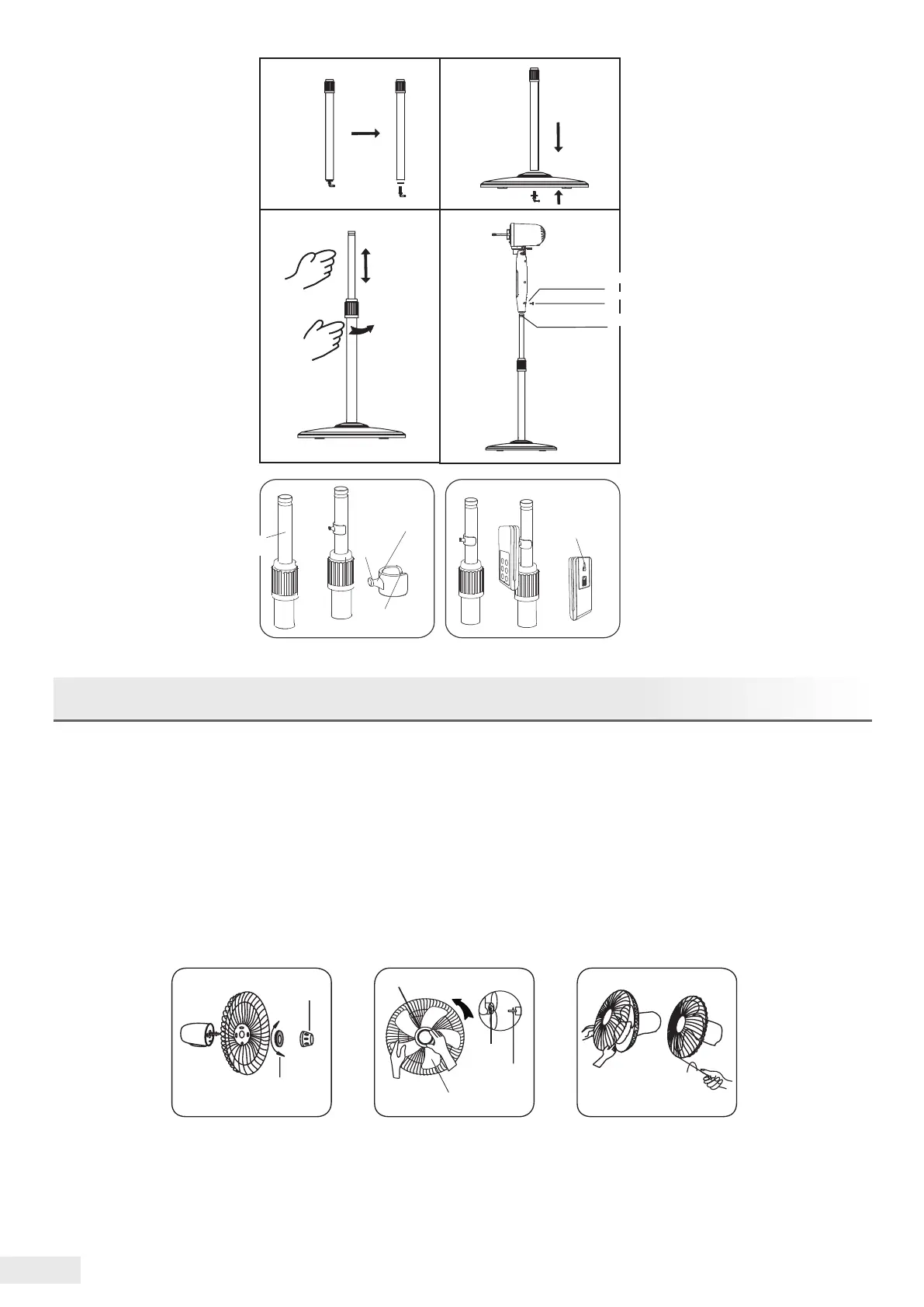

INSTALLATION DES VENTILATORS UND DES SCHUTZGITTERS
1. Schrauben Sie die Rotorblatt-Befestigungsmutter im Uhrzeigersinn ab (oder nehmen Sie die,
aus dem Beutel) und die Befestigungsmutter gegen den Uhrzeigersinn, um beide zu entfernen.
Befestigen Sie das hintere Gitter am Motor und ziehen Sie die Schutzgitter-Befestigungsmutter
wieder fest. (Abb.7).
2. Setzen Sie die Rotorblatt in Rotoren-Achse ein, und stellen Sie sicher, dass der Haltestift auf
der Motorwelle in den Befestigungsmutter des Rotorblatt passt. Drehen Sie die Rotoren-Achse
gegen den Uhrzeigersinn, um den Rotorblatt festzuziehen. (Abb.8).
3. Befestigen Sie die Schutzgitter-Vorderseite und die Schutzgitter-Rückseite an der Gitterklemme
und ziehen Sie dann die Sicherungsschraube und die Mutter des Schutzgitters fest. (Abb.9).
Standfuß-Sicherungsschraube-loch
Lösen
Sicherungsschraube
Schutzgitter-Befestigungsmutter
Hakenloch
Gerade Fläche
des Haken
Innenrohr für
Standfuß
Haken
Erönung
Rotorblatt-Befestigungsmutter
Rotorblatt-Befestigungsmutter
Festziehen
Steckplatz
Rotoren-Achse
Festziehen
Lösen
Schutzgitter-
Befestigungsmutter
Rotorblat
Abb. 1
Abb. 3
Abb. 5
Abb. 2
Abb. 4
Abb. 6
Abb. 7 Abb. 8 Abb. 9
