Pagina 35
Capacul
supapei
Ø 6.35 (Ø 0.25”)
8.4~8.7 (0.33~0.34”)
13.2~13.5 (0.52~0.53”)
16.2~16.5 (0.64~0.65”)
19.2~19.7 (0.76~0.78”)
23.2~23.7 (0.91~0.93”)
18~20(180~200kgf.cm)
32~39(320~390kgf.cm)
49~59(490~590kgf.cm)
57~71(570~710kgf.cm)
67~101(670~1010kgf.cm)
Ø 9.52 (Ø 0.375”)
Ø 12.7 (Ø 0.5”)
Ø 16 (Ø 0.63”)
Ø 19 ( Ø 0.75”)
R0.4~0.8
45
°
±
2
90
°
±
4
B

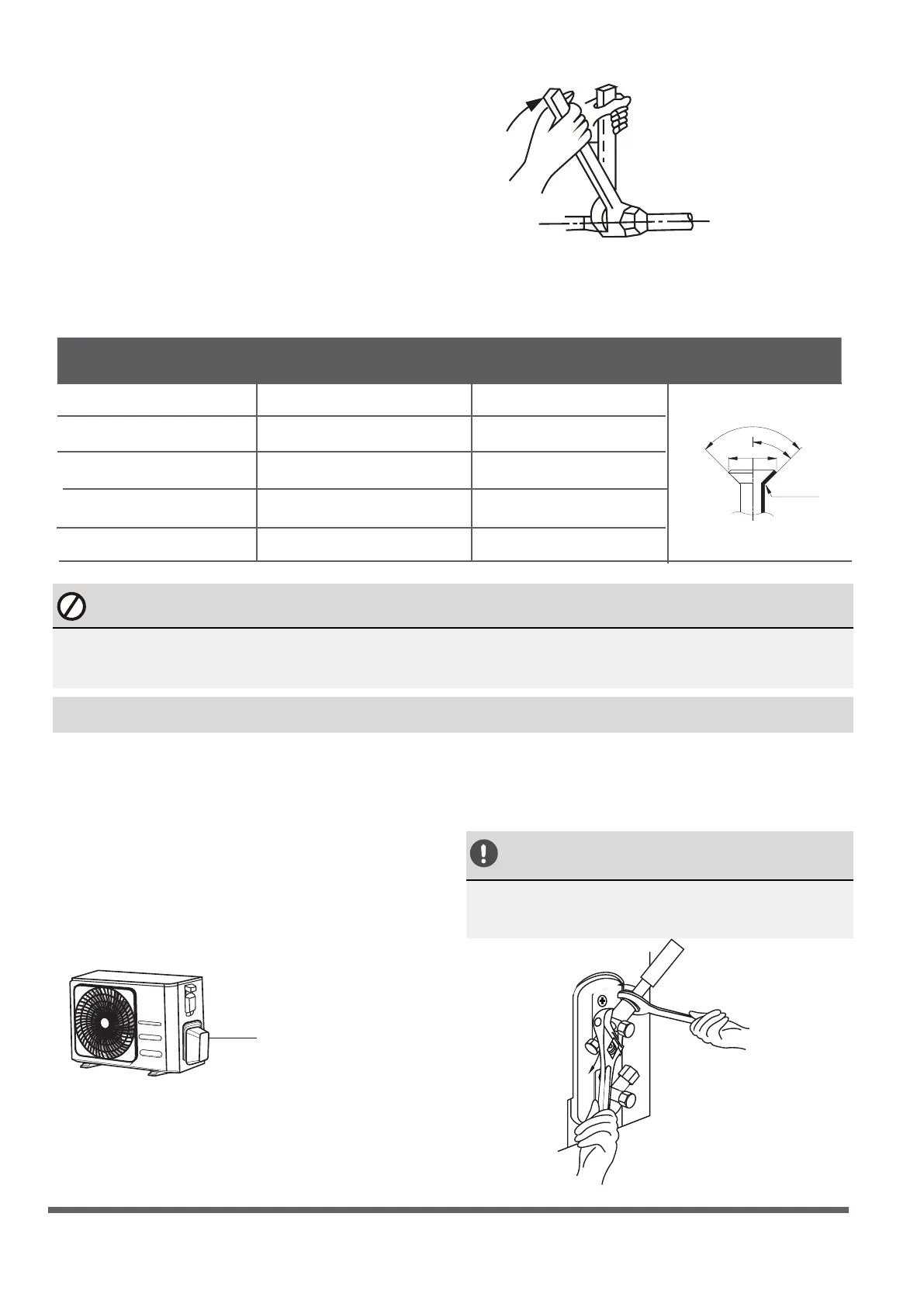

2. Strangeti piulita cat mai strans posibil cu mana.
3. Cu ajutorul unei chei, apucati piulita de
tubulatura unitatii.
4. In timp ce apucati ferm piulita de pe tubul
unitatii, utilizati o cheie dinamometrica pentru a
strange piulita in functie de valorile de cuplu din
tabelul de mai jos. Slabiti usor piulita evazata,
apoi strangeti din nou.
CERINTE DE CUPLU
Diametrul exterior
al tevii (mm)
Cuplul de strangere
(N • m)
Dimensiune piulita
(B) (mm)
Forma
NU UTILIZATI CUPLU EXCESIV
Forta excesiva poate rupe piulita sau poate deteriora conductele de agent frigorific. Nu trebuie sa
depasiticuplu cerintele prezentate in tabelul de mai sus.
Instructiuni pentru conectarea conductelor la unitatea exterioara
1. Desurubati capacul de la supapa ambalata
partea laterala a unitatii exterioare.
2. Indepartati capacele de protectie de la
capetele supapelor.
3. Aliniati capatul tevii evazate cu ecare supapa
si strangeti piulita evazata cat mai strans cu
mana.
4. Cu ajutorul unei chei, prindeti corpul supapei.
Nu apucati piulita care etanseaza supapa de
serviciu.
5. In timp ce strangeti ferm corpul supapei,
folositi o cheie dinamometrica pentru a
strange piulita are in functie de valorile
corecte ale cuplului.
6. Slabiti usor piulita evazata, apoi strangeti-o din
nou.
7. Repetati pasii de la 3 la 6 pentru conducta
ramasa.
UTILIZATI SPANNERUL PENTRU A
INCHIDE PRINCIPALUL CORP AL VALVEI
Cuplu de la strangerea piulitei flare se poate
rupe de pe alte parti ale supapei.
