2. GND: Diese Schraubverbindung sollte zum
Anschluss jeglicher Plattenspieler oder anderer
Geräte, welche geerdet weden müssen,
verwendet werden.
3. Eingabeauswahlschalter: Verwenden Sie
diesen, um entweder Line-Pegel oder Phono-
Pegel Geräte an Ihre Kanalanschlüsse
anzuschliessen. Wenn Phonoeingabe angewählt
ist, wird Ihr Signal direkt durch die
Hochqualitäts-RIAA Phono-Vorverstärker
geleitet. Verwenden Sie diese Auswahl nur für
Plattenspieler. Line-Pegelquellen führen zu
einer Überlastung der sensiblen
Phonovorverstärker und werden sehr
schlechten Klang erzeugen, versicheren Sie sich
also, daß der Line-/Phono-Schalter auf Line
gestellt ist, bevor Sie Line-Quellen
anschliessen.
4. Aufnahmeausgabe: Diese RCA-Ausgabe dient
zum Anschluss eines Aufnahmegerätes, wie
z.B. eines Kassettendecks oder eines CD-
Recorders. Der Pegel der Aufnahmeausgabe
basiert auf dem Pegel vor dem Master.
5. Master-Ausgabe (RCA): Diese Ausgabe dient
zum Anschluß von externen Monitoren, wie z.
B. einer PA, Aktivmonitoren oder einer Heim-
Stereoanlage. Der Pegel des Master-
Stereoausgabesignals wird vom Master-
Blendregler gesteuert.
6. Mikrofoneingang: Schliessen Sie hier Ihren
1/4”-Mikrofonstecker an.
7. Wechselstromanschluß: Dieses Mix-
Bedienpult ist für den Betrieb mit dem
mitgelieferten Stromkabel entworfen. Mit dem
Gerät in ausgeschaltetem Zustand, schliessen
Sie die Stromversorgung erst an das Mix-
Bedienpult und dann an die Steckdose an.
8. EIN/AUS-Schalter: Verwenden Sie diesen
Schalter, um das Gerät einzuschalten, nachdem
alle Eingabegeräte bereits angeschlossen sind,
um Ihre Ausrüstung vor Beschädigung zu
schützen. Schalten Sie das Bedienpult ein,
bevor Sie den/die Verstärker einschalten und
schalten Sie den/die Verstärker aus, bevor Sie
das Bedienpult ausschalten.
3

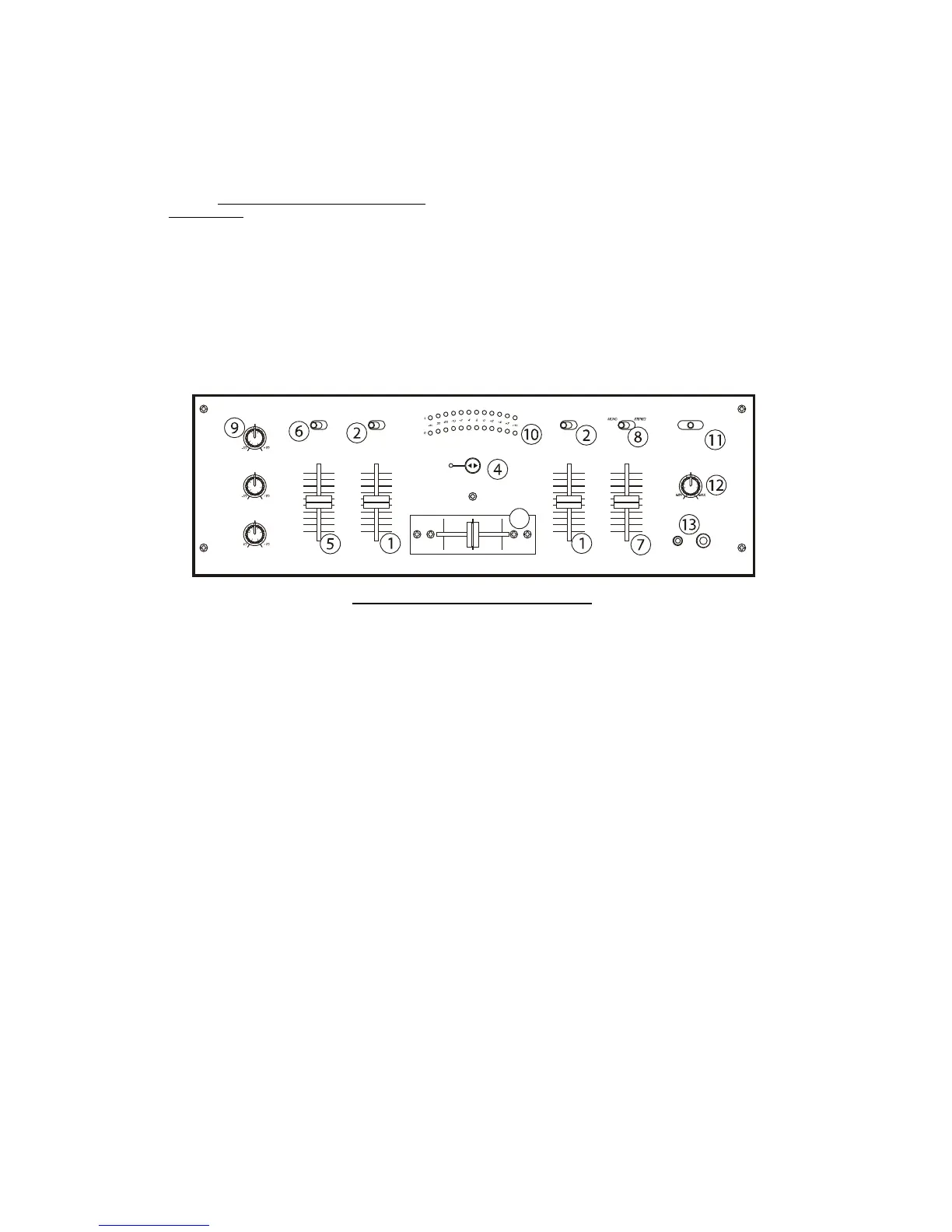

BEDIENUNGSELEMENTE VORDERSEITE
1. Eingabe-Blendregler: Steuert die Pegel der
individuellen Quellen im Mix.
2. Eingabe-Kippschalter – Selektiert die Live-
Quelle für diesen Kanal, abhängig davon,
welche Geräte Sie im Eingabebereich an der
Rückseite angeschlossen haben
3. Austauschbarer Überblendregler –
Ermöglicht saubere Übergänge zwischen den
zwei Eingabekanälen. "Ganz links" wählt Kanal
1 an. "Ganz rechts" wählt Kanal 2. Wenn der
Überblendregler in der Mitte steht, sind beide
zugeordneten Kanäle live. Benutzen Sie den
Überblendregler für schnelle und nahtlose
Übergänge von einem gewählten Kanal zum
anderen
HINWEIS: Der Überblendregler kann vom
Benutzer bei Defekt ausgewechselt werden.
Lösen Sie lediglich die zwei großen
Befestigungsschrauben, heben Sie ihn heraus
und ziehen Sie das Kabel aus dem Regler.
Stecken Sie den neuen Überblendregler ein und
schrauben Sie die Trägerplatte wieder an das
Gerät - und schon geht’s weiter!
4. Blendregler-Start – Falls dieser aktiviert ist,
können Sie die CD-Spieler von Ihrem
Überblendregler aus starten. Wenn von links
nach rechts geschoben wird, wird der rechte
CD-Spieler gestartet und der linke CD-Spieler
pausiert
5. Mikrofon-Eingabeblendregler – Steuert den
Mikrofonpegel.
6. Mikrofon Ein-/Aus- Schalter – Schaltet das
Mikrofon ein/aus.
7. Master-Blendregler – Steuert den gesamten
Ausgabepegel.
8. Stereo/Mono-Umschalter/ Stimmlich
cancell – Umschalten der Master-Ausgabe
zwischen Mono und Stereo. Auch wählt
stimmlichen cancell aus
9. Stereo-EQ – Einstellung der Entzerrung von
Höhen, Mitten und Bässen für die endgültige
Master-Ausgabe.
10. LED ANZEIGE – Zeigt den Pegel der Master-
Ausgabe an.
11. Kanal-Cue-Auswahlschalter – Wird dazu
benutzt, den Kanal auf Ihrem Kopfhörer hörbar
zu machen.
12. Kopfhörerpegel – Stellt die Cue-Lautstärke
ein.
13. Kopfhörerbuchsen – Werden zum Anschluss
von entweder 1/8” oder 1/4”
Steckverbindungen zum Ton-Monitoring mit
Kopfhörer verwendet.
