entrées gauches et droites en utilisant un
connecteur de câble en Y.
2. GND : Ce raccord à vis doit être utilisé pour
brancher toutes platines et autres dispositifs
qui ont besoin d’une mise à terre.
3. Sélecteur d’entrée : Permet de brancher des
appareils à niveau de ligne ou phono aux
entrées canaux. Lorsque Phono est sélectionné,
le signal est acheminé directement aux
préamplificateurs RIAA de qualité supérieure.
Utilisez cette position uniquement pour les
tourne-disques. Les sources à niveau de ligne
vont surcharger les préamplis phono sensible
est le son sera mauvais. Alors, assurez vous de
mettre l’interrupteur PHONO/LINE à LINE avant
de brancher vos sources à niveau ligne.
4. Sortie d’enregistrement : Cette sortie RCA
est utilisée pour brancher un appareil
d’enregistrement, tel qu’un lecteur cassette ou
graveur de disque compact. Le niveau de sortie
d’enregistrement est basé sur les niveaux pré-
mastérisés.
5. Sortie Principale (RCA) : Cette sortie sert à
brancher un dispositif de contrôle externe tel
qu’un système PA, moniteurs assistés ou une
chaîne stéréo maison. Le niveau du signal de
sortie stéréo principal est contrôlé par
l’atténuateur principal.
6. Entrée micro : Branchez les microphones ¼
po dans cette entrée.
7. Prise d’alimentation CA : Cette station de
mixage est conçue pour fonctionner avec le
câble d’alimentation fourni. Lorsque le courant
est coupé, brancher d’abord le câble
d’alimentation dans la station de mixage, puis
dans la prise de courant.
8. Interrupteur d’alimentation : Utiliser cet
interrupteur pour mettre en marche la station
de mixage uniquement après avoir branché
tous les appareils afin d’éviter d’endommager
votre équipement. Mettre la station de mixage
sous tension avant de mettre en marche les
amplificateurs, et mettre les amplificateurs hors
tension avant la station de mixage.
3

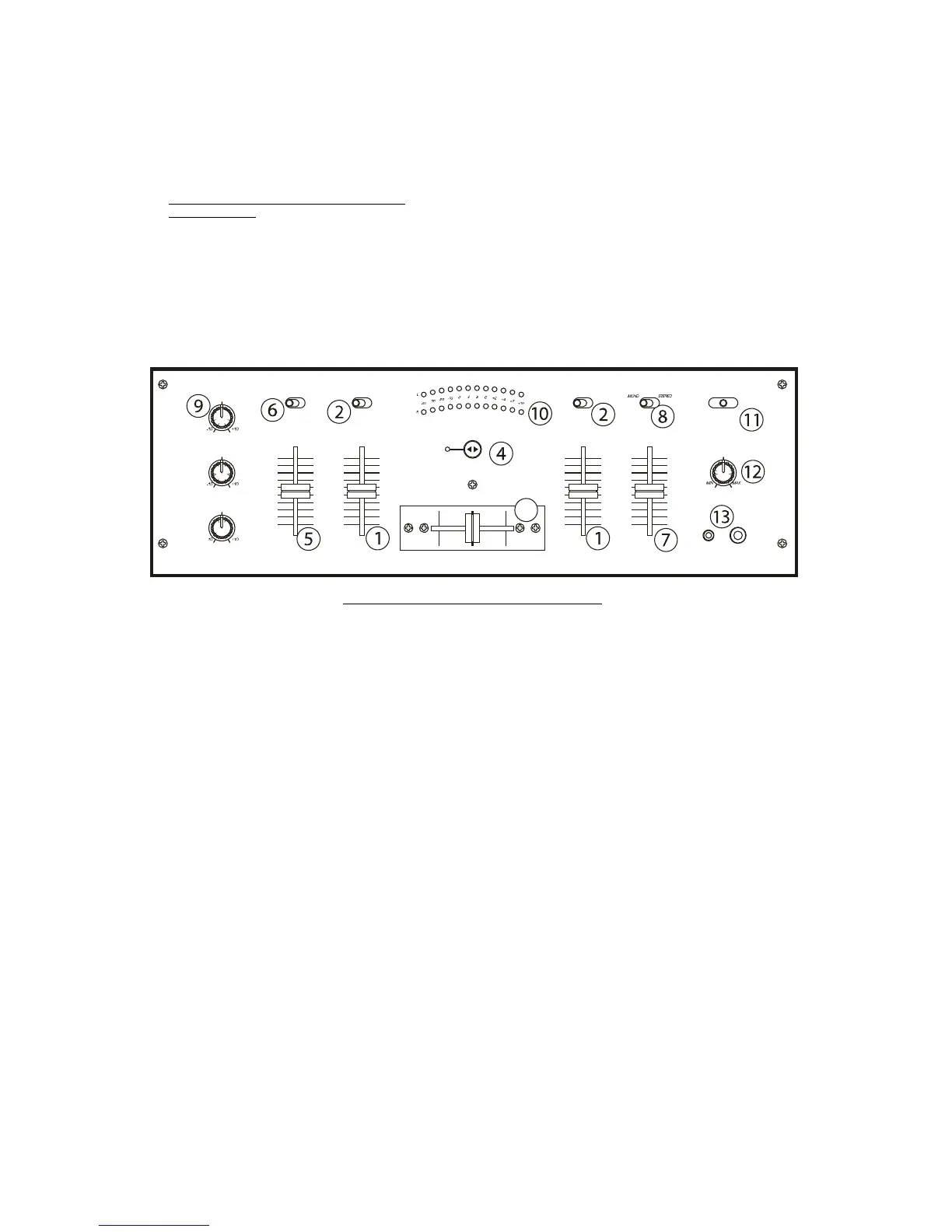

CARACTÉRISTIQUES DU PANNEAU AVANT
1. Entrée Atténuateur : Contrôle le niveau
individuel des sources dans le mix.
2. Interrupteur d’entrée : Détermine la source
sous tension pour ce canal en fonction des
appareils branchés aux entrées sur le panneau
arrière.
3. Crossfader remplaçable : Permet de faire des
transitions nettes entre les deux canaux
d’entrées. Lorsque le crossfader est déplacé à
l’extrême gauche, le canal 1 est sous tension,
lorsque qu’il est déplacé à l’extrême droite, le
canal 2 est sous tension. Lorsque le crossfader est
au centre, les deux canaux sont sous tension.
Utilisez le crossfader pour faire des transitions
nettes d’un canal à l’autre.
Note : Le crossfader est remplaçable en cas de
panne. Simplement dévisser les deux vis qu’il
le retiennent, le soulevez et débranchez son
câble. Remplacez le avec un crossfader et
revissez la plaque de montage à l’appareil. - Et
vous êtes en affaires!
4. Fonction auto-start de l’atténuateur : Cette
fonction permet le démarrage du lecteur CD à
partir du crossfader. Le déplacement de gauche à
droite démarre le lecteur CD droit et pause le
lecteur CD gauche.
5. Atténuateur de l’entrée micro : Ajuste le
niveau du microphone.
6. Mic On/Off Toggle : Active le microphone.
7. Atténuateur principal : Contrôle le niveau de
sortie général.
8. Bouton Stéréo/Mono/Cancell Vocal : Permet
de modifier la sortie principale du mode mono à
stéréo. Choisit aussi le mode vocal de cancell
9. Stéréo EQ : Ajuste l’égalisation des aigus, des
moyens et des graves du signal principal.
10. Voyant DEL : Indique le niveau de sortie
principale.
11. Sélecteur de canal de pré-écoute : Permet
d’acheminer le signal à votre casque d’écoute.
12. Niveau du casque d’écoute : Permet de régler
le volume de pré-écoute.
13. Prise casque d’écoute : Permet de brancher un
casque d’écoute de 1/8 po ou de ¼ po.
