3. Interruttore Selettore di Ingressi: Viene
usato per permettere la connessione di
apparecchi a livello di linea o phono negli
ingressi di canale. Quando viene selezionato
l’ingresso Phono, il segnale è alimentato
direttamente dai pre-amplificatori RIAA phono
di alta qualità. Utilizzare questa posizione
unicamente per le piastre. Le sorgenti a livello
di linea sovraccaricheranno i phono pre-amp,
sensibili, e suoneranno molto male, quindi
bisogna sempre ricordarsi di commutare
l’interruttore linea/phono su linea prima di
collegare sorgenti di linea.
4. Uscita Record: Questa uscita RCA serve per il
collegamento di un apparecchio di registrazione
quali una piastra o un registratore CD. Il livello
dell’uscita è basato su livelli pre-master.
5. Uscita Master (RCA): Questa uscita è
designata al collegamento di dispositivi di
monitoraggio esterni quali un sistema di
diffusione sonora, monitor o un impianto di
home stereo. Il livello del segnale di uscita
stereo master è regolata dal master fader.
6. Ingresso Mic: Inserire qui un microfono a
1/4”.
7. AC In: Questa console di missaggio è
progettata per funzionare con i cavi di
alimentazione forniti con l’apparecchio. Ad
alimentazione scollegata, inserire il cavo per
prima cosa nella console, quindi inserirlo nella
presa.
8. Interruttore di Alimentazione: Utilizzare
questo interruttore per accendere la console
dopo aver collegato tutti gli ingressi per
prevenire eventuali danni all’apparecchio.
Accendere la console prima degli amplificatori,
e spegnere gli amplificatori prima della console.
3

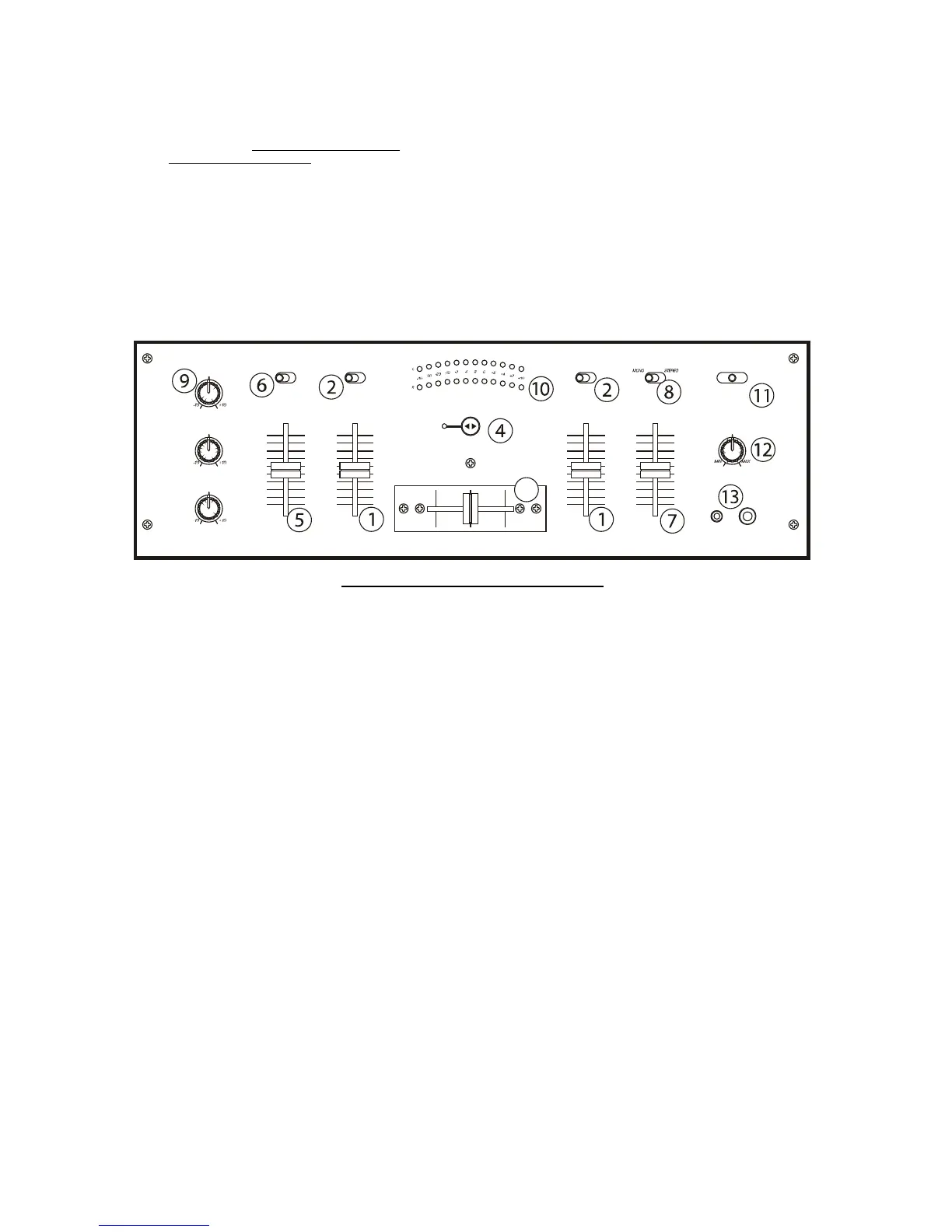

CONFIGURAZIONE PANNELLO ANTERIORE
1. Fader Ingressi: Controlla i singoli livelli di
sorgente nel mix.
2. Interruttore selettore di ingressi –
Seleziona la sorgente che sarà attiva sul
canale, a seconda di cosa è stato collegato alla
sezione degli ingressi sul pannello posteriore.
3. Crossfader Sostituibile – Ottiene passaggi
puliti tra i due canali di ingresso. "Hard left"
seleziona il Channel 1. "Hard right" seleziona il
Channel 2. Con il crossfader centrato, entrambi
i canali assegnati sono attivi. Usare il
crossfader per passaggi veloci e continui da un
canale all’altro
Nota: Il cursore è sostituibile dal’utente caso
mai si dovesse usurare. Svitare le due grosse
viti che lo fissano in posizione, tirarlo fuori
sollevandolo escollegarne il cavo. Fissare
nuovamente il nuovo crossfader e riavvitare il
coperchio sull’apparecchio - ora siete di nuovo
in corsa!
4. Fader Start – La sua attivazione consente di
avviare i lettori CD dal crossfader. Un
movimento da sinistra a destra avvierà il
lettore CD destro e metterà in pausa il lettore
CD sinistro .
5. Fader Ingresso Mic – Regola il livello del
microfono.
6. Commutatore Mic On/Off – Attiva il
microfono.
7. Master Fader – Controlla il livello globale delle
uscite
8. Commutatore Stereo/Mono/Cancell Vocale
– Cambia l’uscita Master da Mono a Stereo.
Sceglie anche il cancell vocale
9. EQ Stereo – Regola l’equalizzazione finale
dell’uscita master degli acuti, medi e bassi.
10. LED METER – Indica il livello dell’uscita
Master.
11. Selettore Cue di Canale – Usato per
convogliare l’audio di canale alle cuffie.
12. Livello Cuffie – Regola il volume di cue.
13. Jack Cuffie – Usato per collegare prese da
1/8” o 1/4” per il monitoraggio audio con le
cuffie.
