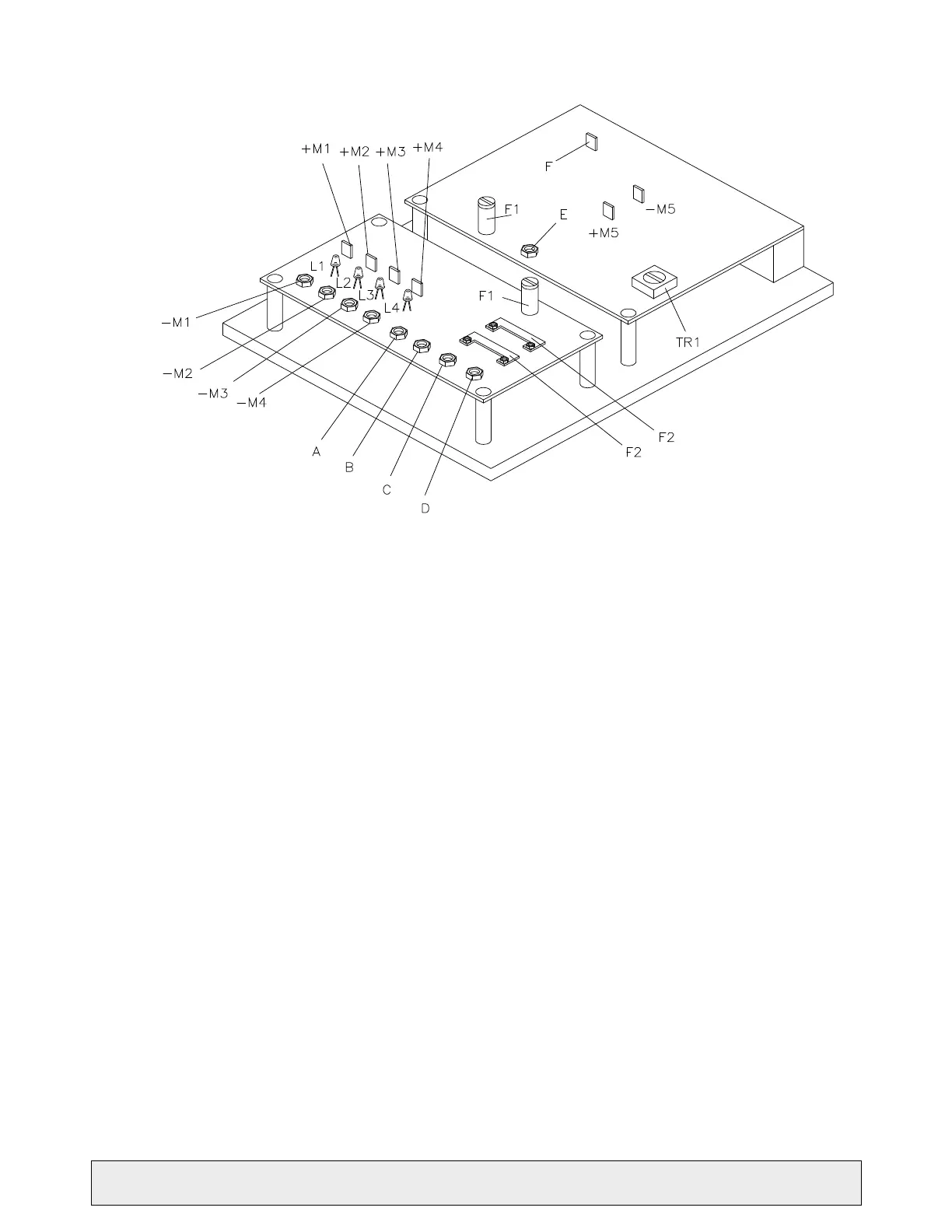

8.3 LAY-OUT
+M1:Polo positivo alimentazione motore spazzola laterale.LED:L1
+M2:Polo positivo alimentazione motore spazzola centraleLED:L2
+M3:Polo positivo alimentazione motore ventola aspiraz.LED:L3
+M4:Polo positivo alimentazione motore scuotifiltro LED:L4
+M5:Polo positivo alimentazione motodifferenziale.
-M1:Polo negativo alimentazione motore spazzola laterale.
-M2:Polo negativo alimentazione motore spazzola centrale.
-M3:Polo negativo alimentazione motore ventola aspirazione.
-M4:Polo negativo alimentazione motore scuotifiltro.
-M5:Polo negativo alimentazione motodifferenziale.
F1:Fusibile 1,25A250V.protezione scheda
F2:Fusibile a barra 50A. protezione motori
F2:Fusibile a barra 50A protezione motodifferenziale
TR1:Trimmer di regolazione frenata.
L1-L4: Led di indicazione funzionamento relè.
NOTA: I 4 LED hanno la funzione di segnalare il corretto funzio-
namento dei 4 relè montati sulla scheda.
Ad ogni chiusura del relè corrisponde l' accensione del rispettivo
LED.Il LED resta acceso solo nel periodo in cui il relè chiude il
contatto.
A: - Alimentazione scheda
B: - Alimentazione generale
C: + Alimentazione scheda
D: + Alimentazione generale
E: - Alimentazione scheda
F: + Alimentazione scheda
+
