Pag. 14
NEDERLANDS (Vertaling van de oorspronkelijke aanwijzingen)

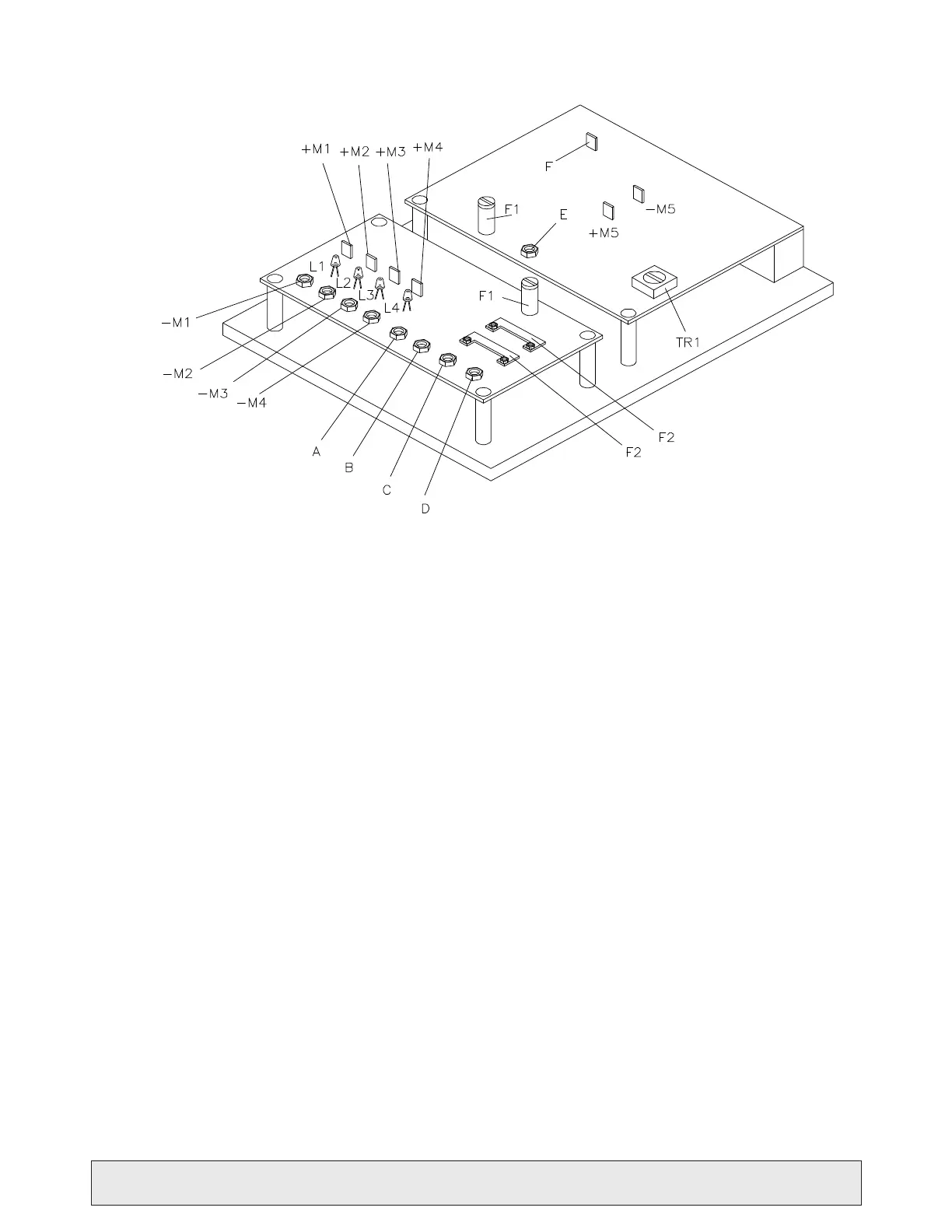

8.3 - LAY-OUT
+M1: Pluspool voeding motor zijborstel.LED:L1
+M2: Pluspool voeding motor middelste borstel.LED:L2
+M3: Pluspool voeding motor zuigventilator.LED:L3
+M4: Pluspool voeding motor filterschudder.LED:L4
+M5: Pluspool voeding motordifferentieel.
-M1: Minpool voeding motor zijborstel.
-M2: Minpool voeding motor middelste borstel.
-M3: Minpool voeding motor zuigventilator.
-M4: Minpool voeding motor filterschudder.
-M5: Minpool voeding motordifferentieel.
F1: Zekering 1,25A250V.beveiliging kaart
F2: Zekering 50A. beveiliging motoren
F2: Zekering 50A beveiliging motordifferentieel
TR1: Trimmer regelen remwerking
L1-L4: Lichtdiode werking relais.
OPMERKING: De 4 lichtdiodes geven aan of de 4 relais op de kaart
correct werken.
Telkens wanneer het relais sluit gaat de betreffende DIODE branden.
De DIODE brandt alleen op het moment dat het relais sluit.
A: - Voeding kaart
B : - Algemene voeding
C: + Voeding kaart
D: + Algemene voeding
E: - Voeding kaart
F: + Voeding kaart
+
