Pág. 10
PORTUGUÊS(Tradução das instruções originais)
Antes de efectuar qualquer tipo de operação na máqui-
na, certifique-se de que esta está desligada e que todas
as suas funções estão desactivadas. Para tal, desloque o
comutador de chave 3, Fig. 3, para a posição OFF.

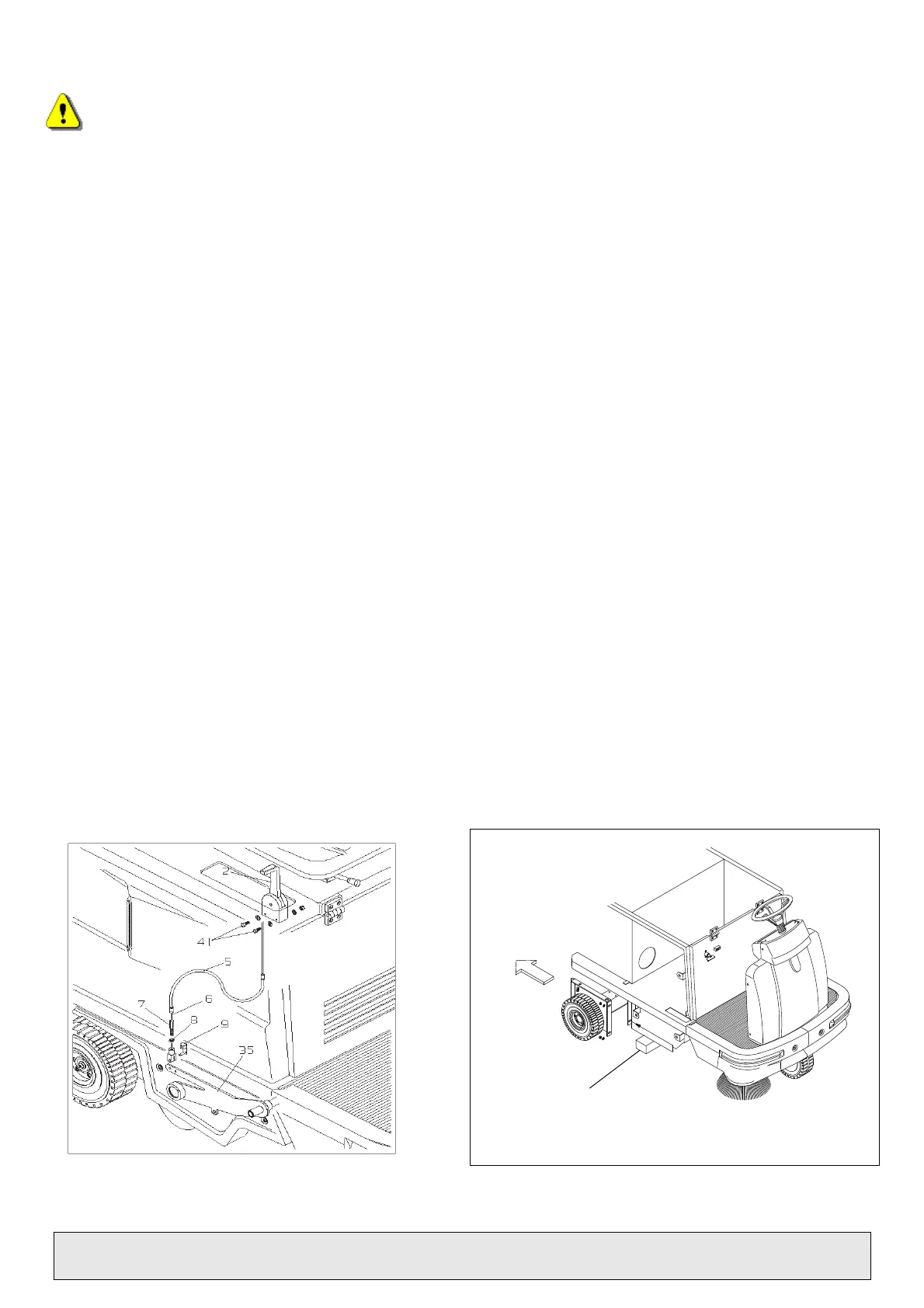

7.10 SUBSTITUIÇÃO E REGULAÇÃO DO CABO DE
ELEVAÇÃO DA ESCOVA CENTRAL
Para substituir o cabo de elevação da escova central, opere do
seguinte modo:
- Coloque o manípulo 2 na posição OFF.
- Levante a tampa superior.
- Desenrosque os parafusos que fixam os cárteres superiores e
inferiores e retire-os.
- Retire o botão de fixação do manípulo ao apoio.
- Desenrosque os parafusos 41.
- Abra o manípulo 2.
- Retire a bainha completa com o fio.
- Desenrosque e retire o grampo.
- Retire o grampo 9.
- Retire a forquilha do contrapeso.
- Retire o cabo 6 da bainha 5.
Para montar de novo:
- Coloque o manípulo 2 na posição ON.
- Insira o cabo 6 na bainha 5.
- Engate a forquilha no contrapeso, bloqueando aquele com o
grampo 9. Insira o grampo no cabo, bloqueando-o de modo que,
com o manípulo 2 na posição ON, o comprimento do cabo seja
tal que o batente toque no retentor de referência.
- Coloque de novo o grampo no manípulo e enrosque os parafu-
sos 41.
- Enrosque de novo o manípulo 2 no suporte.
- Instale de novo os cárteres laterais.
7.11 DESMONTAGEM DO GRUPO MOTORREDUTOR
DAS RODAS TRASEIRAS
1 Retire o recipiente traseiro, o cárter superior lateral da direita
e os dois cárteres inferiores.
2 Com a ajuda de um calço A enfiado sob a máquina, mantenha
a máquina elevada do chão de modo que as rodas traseiras não
toquem no chão. É aconselhável posicionar os flaps laterais de
modo a que não fiquem danificados durante a operação.
3 Retire a tampa superior da máquina.
4 Desenrosque os 2 parafusos de fixação do fecho da tampa da
caixa eléctrica e retire a tampa.
5 Desligue os cabos de alimentação do motorredutor da placa
de controlo.
6 Depois de ter cortado as bandas de retenção do cabo em
plástico, retire, no lado direito da máquina, a bainha que
protege os cabos de alimentação do motorredutor.
7 Desenrosque os 6 parafusos de fixação do grupo motorredutor
ao chassis. Nesta altura, o grupo pode ser retirado do resto da
máquina. Recomenda-se que esta operação seja executada
por mais de uma pessoa, pois entre o grupo motorredutor e a
máquina existe uma camada de silicone que poderia tornar as
duas partes solidárias.
Fig. 9
A
Fig. 8
