Tryck på knappen för att välja MAX/MIN Inspelning Hold-mode. Maximal- och minimalvärdena återställs
då till aktuell inmatning. Det avlästa är lagrat i minnet. Indikatorn ”MAX” eller ”MIN” kopplas på och
anger vilket värde som som visats. Håll knappen intryck i mer än 3 sekunder för att komma tillbaka till
normalläge.

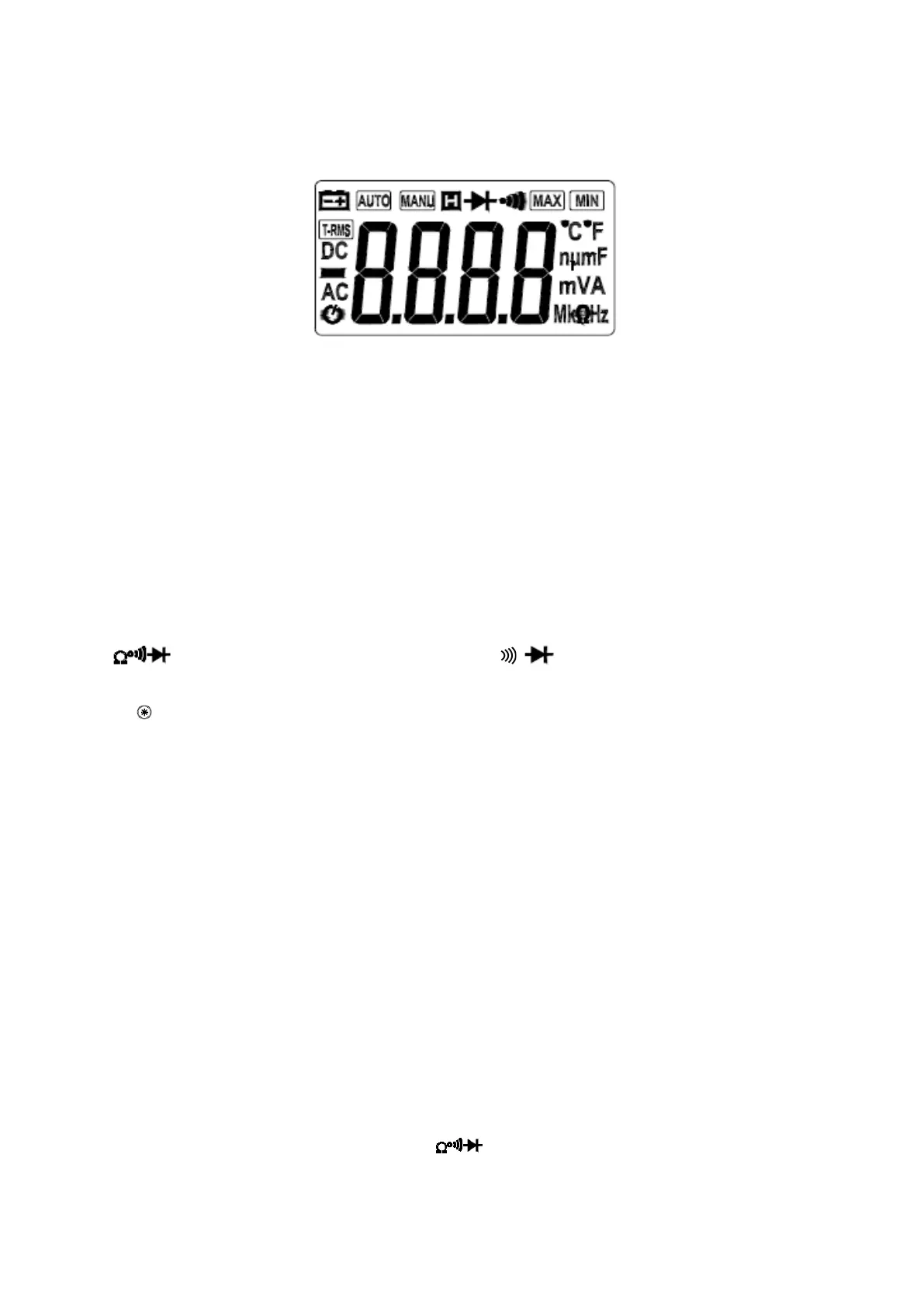

5. LCD display
6. “ VΩHz” jack
Detta är en positiv ingångsterminal för volt, motstånd, diod, frekvens, kapacitans, ADP och
kontinuitetstest. Anslutning till den görs med den röda testsladden.
7. “COM” jack
Detta är en negativ (jord) ingångsterminal för alla mätningar utom för strömstyrka.
Anslutning till den görs med den svarta testsladdden.
8. RANGE knapp
Tryck på knappen för att välja automatiskt och manuellt läge. När en funktion med automatiskt och
manuellt läge valts, ställer sig mätaren i automatiskt läge först. För att ändra till manuellt läge, tryck på
denna knapp en gång.
När mätaren är i drift i manuellt områdesläge , tryck på denna knapp för att ändra område till det högre
och håll knappen intryckt i mer än 3 sekunder för att återgå till AUTO mode.
9. FUNC. Knapp
range, tryck på denna knapp för att välja Ω eller funktion. Olika funktionssymboler
kommer att visas på LCD-skärmen.
10.
knapp
Tryck på knappen som används för att slå på bakgrundsbelysningen. Tryck på knappen igen för att
stänga av bakgrundsbelysningen. För att åter slå på bakgrundsbelysningen, tryck på knappen en gång
till.
11. Rigger
Tryck på handtaget för att öppna transformatorn. När handtaget släpps, stängs klämmorna igen
ANVÄNDARMANUAL
DC SPÄNNINGSMÄTNING
1.Koppla de svarta och röda testsladdarna till respektive ingångsterminal COM och VΩHz.
2. Ställ den roterande omkopplaren I önskad V~ position. Koppla testsladdarnas spetsar parallellt med
kretsen som skall mätas. Var försiktig och vidrör inte några elektriska ledare.
3. Polariteten för den röda sladdanslutningen kommer att anges tillsammans med spänningsvärdet.
4. Läs av mätningsresultatet på displayen.
AC SPÄNNINGSMÄTNING
1. Anslut de svarta och röda testsladdarna till respektive ingångsterminal COM och VΩHz.
2. Ställ den roterande omkopplaren i önskad V~ position. Koppla testsladdarnas spetsar parallellt med
kretsen som skall mätas. Var försiktig och vidrör inte några elektriska ledare.
3. Läs av mätningsresultatet på displayen.
MOTSTÅNDSMÄTNING
1. Anslut de svarta och röda testsladdarna till respektive ingångsterminal COM och VΩHz.
2. Ställ den roterande omkopplaren I önskad
position. Koppla testsladdarnas spetsar parallellt
med kretsen som skall mätas. Var försiktig och vidrör inte några elektriska ledare.
3. Läs av mätningsresultatet på displayen.
16
