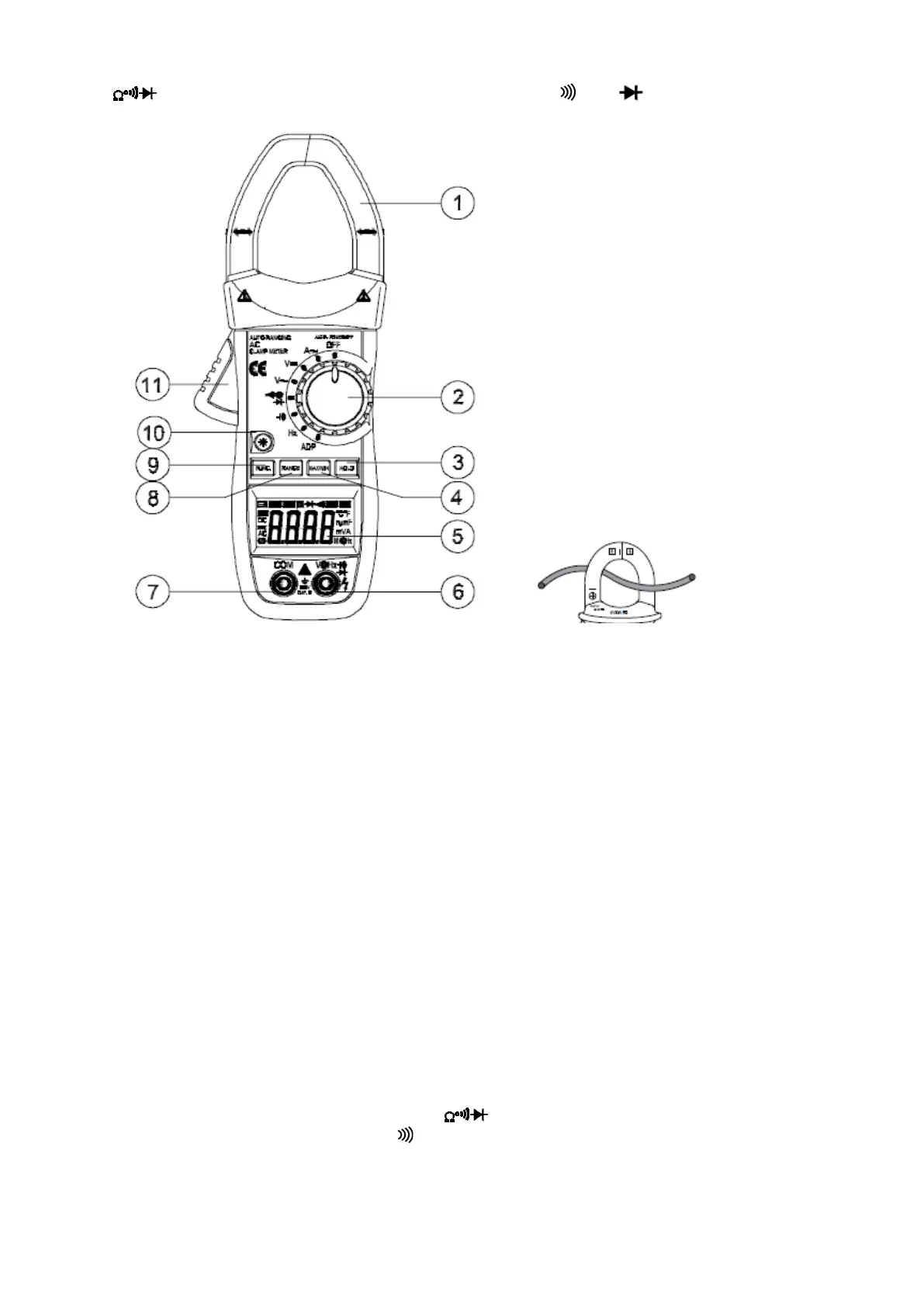

Im Bereichsanzeigen, drücken Sie diese Taste, um Ω und oder Funktion zu wählen.
Unterschiedliches Symbol der Funktion wird auf dem LCD angezeigt.
10.Hintergrundbeleuchtung
Sensor der Hintergrundbeleuchtung
11.Öffnungshebel
zum Öffnen und Schließen der Stromzange
BEDIENUNGSANLEITUNG DC-Spannungsmessung
1. Setzen Sie das schwarze und das rote Prüfkabel in die COM und VΩHz Eingangsklemmen.
2. Drehschalter auf gewünschte Position V. Verbinden Sie die Prüfspitzen parallel mit der Schaltung.
Achten Sie darauf, dass sie keine elektrischen Leitungen berühren.
3. Die Polarität der roten Messleitung wird zusammen mit der Spannung Wert angegeben.
4. Lesen Sie das Messergebnis vom Display ab.
Widerstandsbereich
1. Setzen Sie das schwarze und das rote Prüfkabel in die COM und Hz Eingangsklemmen ein.
2. Drehschalter auf die gewünschte V ~ Position.
Verbinden Sie die Prüfspitzen parallel mit dem zu messenden Stromkreis. Achten Sie darauf, keine
elektrischen Leitungen berühren.
3. Lesen Sie das Messergebnis vom Displayab.
HINWEIS:
1. Wenn der gemessene Widerstand den Maximalwert überschreitet oder der Eingang nicht ange-
schlossen ist, wird in der Außenbereichanzeige "OL" zu sehen sein.
2. Bei der Überprüfung des Messkreises sicher stellen, dass alle Spannung entladen ist
DURCHGANGSPRÜFUNG
1. Setzen Sie das schwarze und das rote Prüfkabel in die COM und Hz Eingangsklemmen ein.
2. Stellen Sie den Drehschalter auf gewünschte
Position.
3. Drücken Sie FUNC. Taste zur Auswahl
.
4. Verbinden Sie die Prüfspitzen parallel mit dem Widerstand . Wenn Kontinuität vorhanden ist (dh Re-
sistenz weniger als 40Ω) ertönt ein Signal.
28
