ALLEGATO
35
SUPERCAPRI
IT428000925100
3

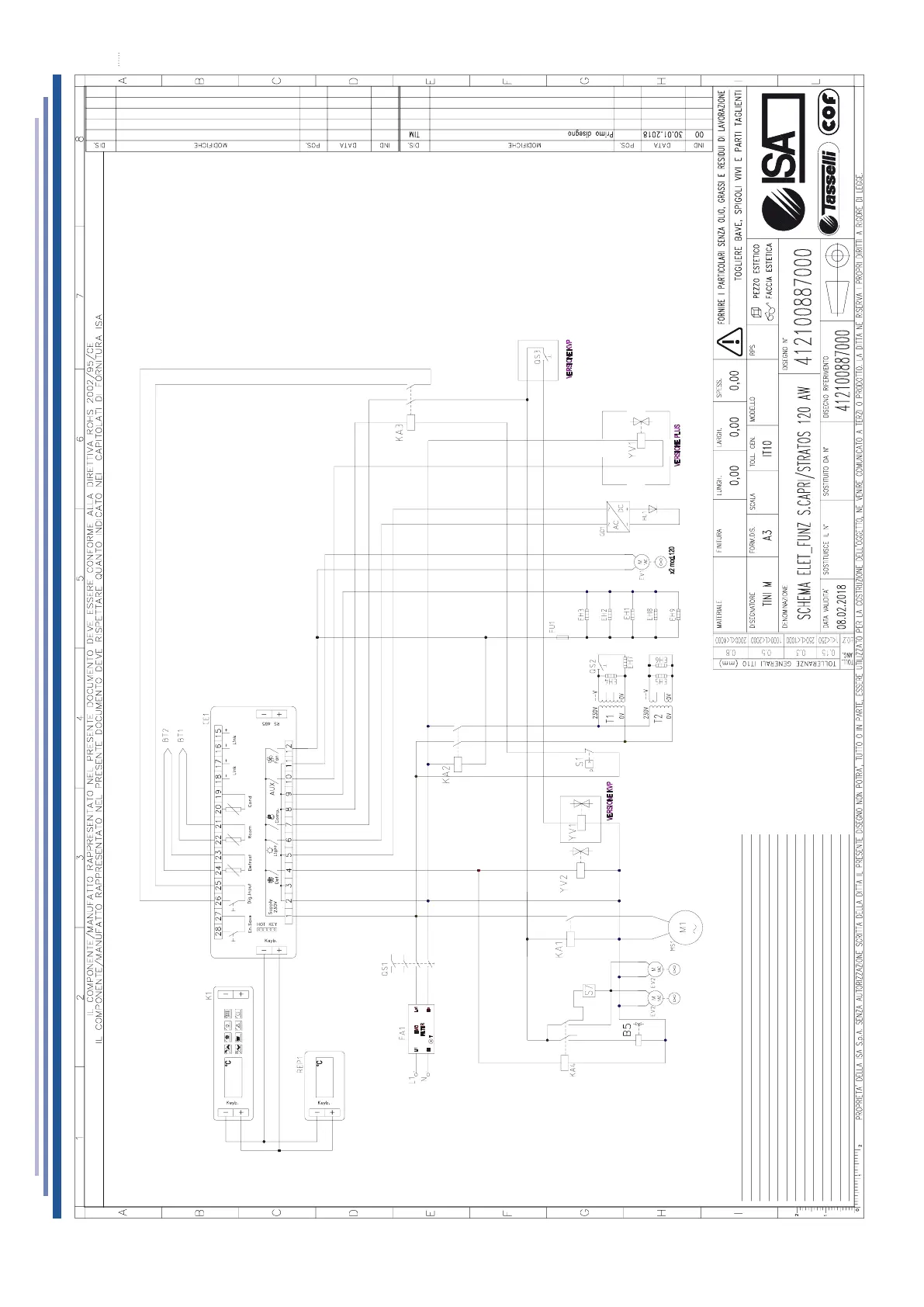

SCHEMA ELETTRICO - 412100887000
BT1 SONDA TEMPERATURA EV1 VENTILATORE EVAPORATORE KA3 RELAY PRESSOSTATO
BT2 SONDA SBRINAMENTO EV2 VENTILATORE CONDENSATORE KA4 RELAY VALVOLA ACQUA
CE1 CENTRALINA ELETTRONICA FU1 FUSIBILE FILI CALDI R9 RELAY DI RITARDO
EH1 RESISTENZA SCALDANTE PIANO DI SERVIZIO GD1 ALIMENTATORE LED MS1 COMPRESSORE
EH2 RESISTENZA SCALDANTE FIANCO HL1 PLAFONIERA LED S1 PRESSOSTATO
EH3 RESISTENZA SCALDANTE FIANCO K1 TASTIERA T1 TRASFORMATORE
EH4 VETRO FRONTALE RISCALDATO REP1 RIPETITORE TEMPERATURA T2 TRASFORMATORE
EH5 VETRO FIANCO RISCALDATO QS1 INTERRUTTORE GENERALE YV1 VALVOLA SBRINAMENTO
EH6 VETRO FIANCO RISCALDATO QS2 INTERRUTTORE PER VETRO SUPERIORE YV2 VALVOLA 4 VIE
EH7 VETRO SUPERIORE RISCALDATO FA1 FILTRO QS3 INTERRUTTORE VALVOLA KVP
EH8 RESISTENZA SCALDANTE TELAIO KA1 RELAY COMPRESSORE B5 VALVOLA ACQUA
EH9 RESISTENZA SCALDANTE TELAIO KA2 RELAY TRASFORMATORI S7 VARIATORE DI VELOCITA’
