ALLEGATO
36
SUPERCAPRI
IT428000925100
4

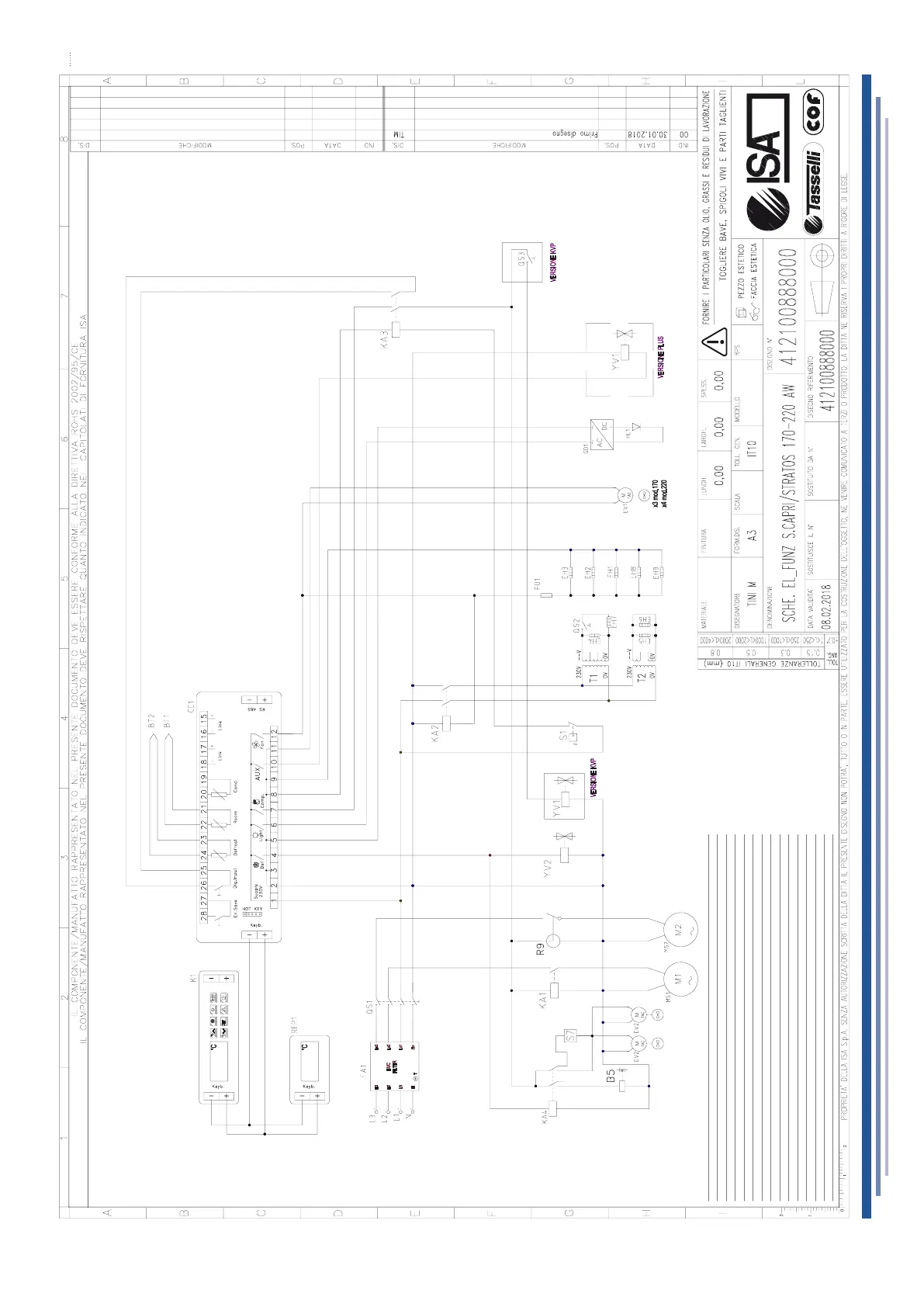

SCHEMA ELETTRICO - 412100888000
BT1 SONDA TEMPERATURA FU1 FUSIBILE FILI CALDI MS2 COMPRESSORE
BT2 SONDA SBRINAMENTO GD1 ALIMENTATORE LED S1 PRESSOSTATO
CE1 CENTRALINA ELETTRONICA HL1 PLAFONIERA LED T1 TRASFORMATORE
EH1 RESISTENZA SCALDANTE PIANO DI SERVIZIO K1 TASTIERA T2 TRASFORMATORE
EH2 RESISTENZA SCALDANTE FIANCO REP1 RIPETITORE TEMPERATURA YV1 VALVOLA SBRINAMENTO
EH3 RESISTENZA SCALDANTE FIANCO QS1 INTERRUTTORE GENERALE YV2 VALVOLA 4 VIE
EH4 VETRO FRONTALE RISCALDATO QS2 INTERRUTTORE PER VETRO SUPERIORE QS3 INTERRUTTORE VALVOLA KVP
EH5 VETRO FIANCO RISCALDATO FA1 FILTRO B5 VALVOLA ACQUA
EH6 VETRO FIANCO RISCALDATO KA1 RELAY COMPRESSORE S7 VARIATORE DI VELOCITA’
EH7 VETRO SUPERIORE RISCALDATO KA2 RELAY TRASFORMATORI QS3 INTERRUTTORE VALVOLA KVP
EH8 RESISTENZA SCALDANTE TELAIO KA3 RELAY PRESSOSTATO B5 VALVOLA ACQUA
EH9 RESISTENZA SCALDANTE TELAIO KA4 RELAY VALVOLA ACQUA S7 VARIATORE DI VELOCITA’
EV1 VENTILATORE EVAPORATORE R9 RELAY DI RITARDO
EV2 VENTILATORE CONDENSATORE MS1 COMPRESSORE
