ALLEGATO
37
SUPERCAPRI
IT428000925100
5

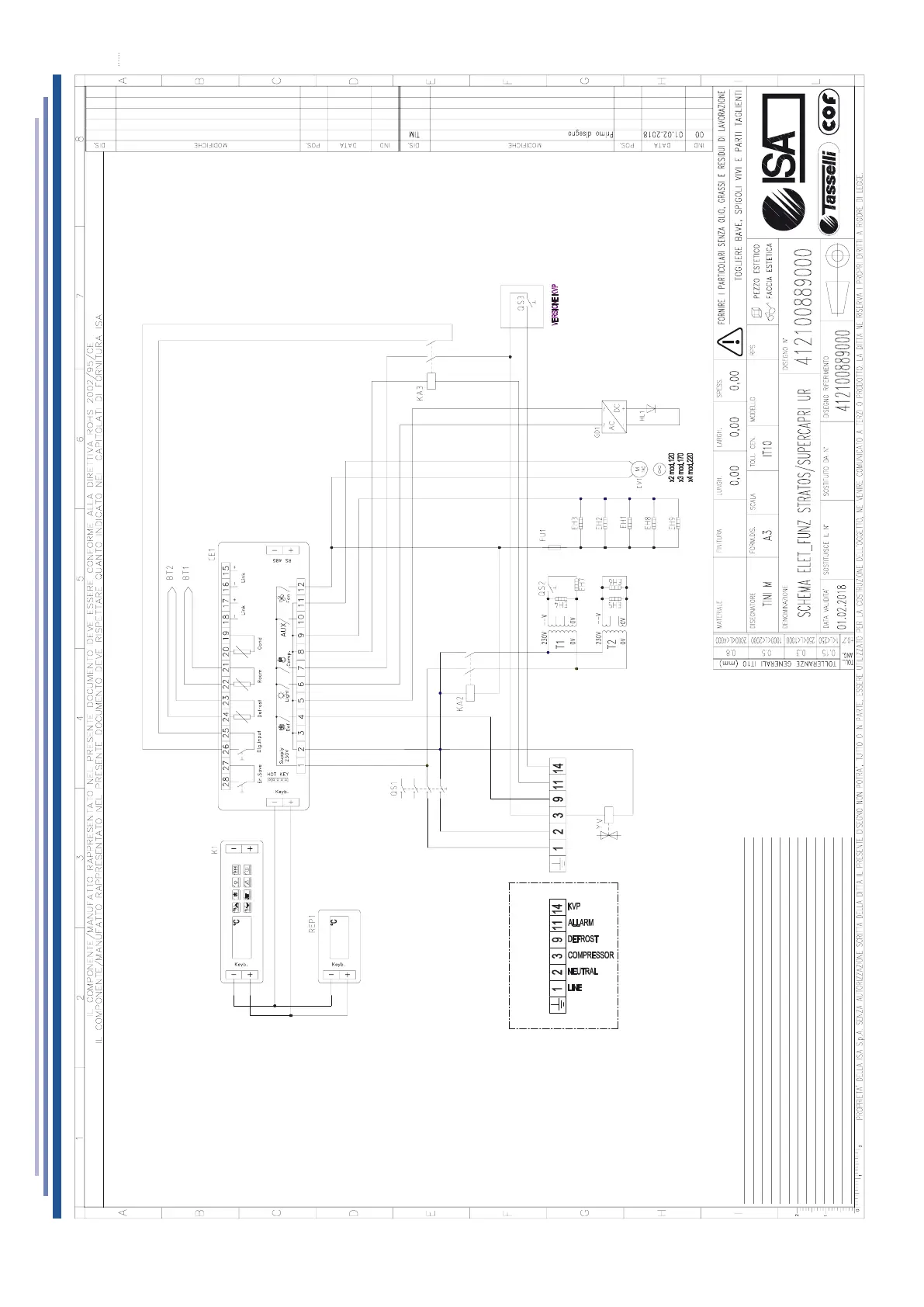

SCHEMA ELETTRICO - 412100889000
BT1 SONDA TEMPERATURA EV1 VENTILATORE EVAPORATORE T2 TRASFORMATORE
BT2 SONDA SBRINAMENTO FU1 FUSIBILE FILI CALDI YV VALVOLA OLENOIDE
CE1 CENTRALINA ELETTRONICA GD1 ALIMENTATORE LED QS3 INTERRUTTORE VALVOLA KVP
EH1 RESISTENZA SCALDANTE PIANO DI SERVIZIO HL1 PLAFONIERA LED
EH2 RESISTENZA SCALDANTE FIANCO K1 TASTIERA
EH3 RESISTENZA SCALDANTE FIANCO REP1 RIPETITORE TEMPERATURA
EH4 VETRO FRONTALE RISCALDATO QS1 INTERRUTTORE GENERALE
EH5 VETRO FIANCO RISCALDATO QS2 INTERRUTTORE PER VETRO SUPERIORE
EH6 VETRO FIANCO RISCALDATO FA1 FILTRO
EH7 VETRO SUPERIORE RISCALDATO KA2 RELAY TRASFORMATORI
EH8 RESISTENZA SCALDANTE TELAIO KA4 RELAY VALVOLA ACQUA
EH9 RESISTENZA SCALDANTE TELAIO T1 TRASFORMATORE
